《2025年亮点给力大试卷九年级物理上册苏科版》

8. 分别用如图所示的甲、乙两种电路测量同一位置电阻的阻值,图甲中两表的示数分别为 3 V 和 4 mA,图乙中两表的示数分别为 4 V 和 3.9 mA,则待测电阻的真实值为( )

A.略小于 1 kΩ
B.略小于 750 Ω
C.略大于 1 kΩ
D.略大于 750 Ω

答案： D

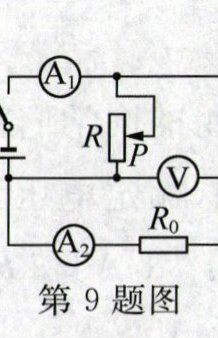

9. (2024·山东滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是( )

A.电压表 V 的示数变小
B.电流表 $ A_{1} $ 与电流表 $ A_{2} $ 的示数相等
C.电流表 $ A_{1} $ 的示数变大
D.电压表 V 与电流表 $ A_{2} $ 示数的比值变大

答案： C

10. (2025·新疆月考)将两只不同阻值的电阻 $ R_{1} $、$ R_{2} $ 连成如图甲所示的电路,当闭合开关 S 后,电流表示数为 0.6 A,现将图甲中的电阻改接成如图乙所示后仍接到原来电源两端,则闭合开关 S 后,电流表的示数可能为( )

A.0.4 A
B.0.6 A
C.1.2 A
D.3.0 A

答案： D

11. 如图所示是定值电阻 R 和小灯泡 L 中电流随电压变化的关系图像,由图像可知( )

A.乙是小灯泡的 I-U 图像
B.定值电阻的阻值为 5Ω
C.定值电阻和小灯泡并联在 4 V 的电源上,干路中的电流为 1.2 A
D.随着电压的升高,小灯泡的电阻值变小

答案： C 解析:由图像可知，乙表示的电流与电压成正比，所以乙是定值电阻的I - U图像，则甲是小灯泡的I - U图像，故A错误;由图像可知，当$U_{R}=4V$时，$I_{R}=0.4A$，定值电阻$R = \frac{U_{R}}{I_{R}}=\frac{4V}{0.4A}=10\Omega$，故B错误;将定值电阻和小灯泡并联接在电压为4V的电源上，它们两端的电压均为4V，由图像可知，对应的电流分别为$I_{L}=0.8A$、$I_{R}=0.4A$，所以干路电流$I = I_{L}+I_{R}=0.8A + 0.4A = 1.2A$，故C正确;由小灯泡的I - U图像可知，随着电压的升高，小灯泡的电阻值变大，故D错误。

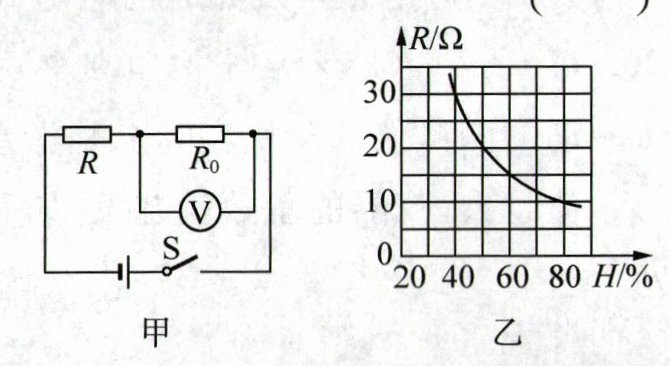

12. (2025·江苏宿迁月考)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图,如图甲所示.电源电压恒为 6 V,定值电阻 $ R_{0} $ 的阻值为 20Ω,湿敏电阻 R 的阻值随空气湿度 H 的变化关系如图乙所示.下列分析正确的是( )

A.空气湿度越大,湿敏电阻 R 的阻值越大
B.空气湿度越大,电压表示数越小
C.当空气湿度为 40%时,电压表的示数为 3.6 V
D.当电路中电流为 0.15 A 时,空气湿度为 50%

答案： D 解析:由图乙知，空气湿度越大，湿敏电阻R的阻值越小，故A错误;由图甲可知，$R_{0}$和R串联，电压表测$R_{0}$两端的电压，空气湿度变大，R的阻值变小，由串联分压可知，R两端的电压减小，$R_{0}$两端的电压增大，则电压表示数增大，故B错误;由图乙知，空气湿度为40%时，R的阻值为30Ω，由串联分压可得$\frac{U_{R}}{U_{0}}=\frac{R}{R_{0}}=\frac{30\Omega}{20\Omega}=\frac{3}{2}$①，$U_{R}+U_{0}=U = 6V$②，联立①②，解得$U_{R}=3.6V$、$U_{0}=2.4V$，则电压表的示数为2.4V，故C错误;由欧姆定律可得，电路的总电阻$R_{总}=\frac{U}{I}=\frac{6V}{0.15A}=40\Omega$，湿敏电阻的阻值$R' = R_{总}-R_{0}=40\Omega - 20\Omega = 20\Omega$，由图乙知，此时的空气湿度为50%，故D正确。

13. 亮点原创·如图所示是一种航空航天用多芯高温控制电缆,内部导体由多股镀锡铜线绞合而成,铜线包裹聚全氟乙丙烯绝缘层.这些铜线互相 联.材料、长度相同的多芯线的电阻 (选填“大于”“小于”或“等于”)其中每一根细导线的电阻.

答案： 并 小于

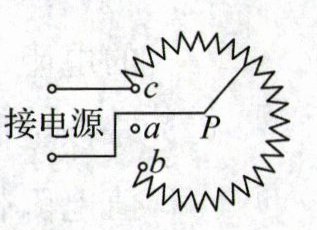

14. (2025·湖北宜昌期中)如图所示是一种调节收音机音量兼开关的调节器,若要使现在的音量减小,应该向 点方向移动滑片 P;若要关闭收音机,滑片 P 应该接在 点.(均选填“a”“b”或“c”)

答案： b a
