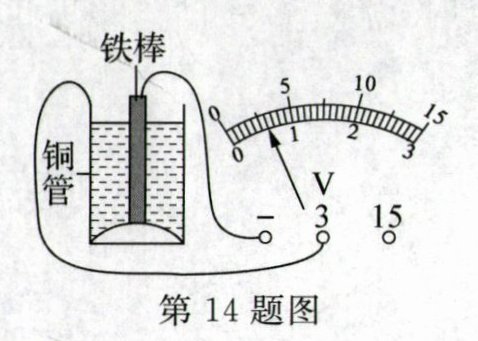

14. 亮点原创 巴格达电池距今已有两千年历史,外表看起来是一只小陶罐,罐内装满了沥青,沥青之中埋有一根铜管,铜管内固定一根铁棒,在铜管内倒入醋酸,用电压表测量其电压,如图所示.该电池对外供电时,将______能转化为电能;观察电压表的接线情况和指针偏转情况可知:铁棒是巴格达电池的______极,电池的电压为______V.

答案： 化学　负　0.6

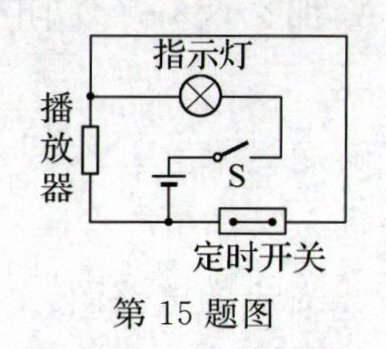

15. 如图是一种定时课间音乐播放装置的原理图."播放器"是有电流通过时会播放音乐的装置;"定时开关"是到达设定时间自动断开的开关.闭合开关S,当"定时开关"处于闭合状态时,指示灯______亮,播放器______播放音乐.(均选填"会"或"不会")

答案： 会　不会

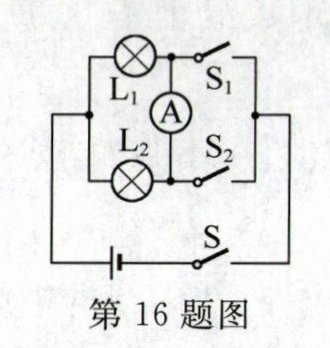

16. 在研究"并联电路的电流特点"时,小金设计了如图所示的电路图.小金闭合S、$S_1,$断开$S_2,$顺利测出了通过灯______的电流;当小金再闭合S、$S_2,$断开$S_1,______($选填"能"或"不能")测通过另一盏灯的电流,理由是______.

答案： 【解析】：
本题考查并联电路的电流特点以及电流表的使用规则。
在并联电路中，各支路电流之和等于干路电流。当闭合S、$S_1$，断开$S_2$时，电流从正极出发，经过$S$、$L_1$、$S_1$、电流表回到负极，此时电流表测量的是通过$L_1$的电流。当闭合S、$S_2$，断开$S_1$时，电流从正极出发，经过$S$、$L_2$、$S_2$、电流表回到负极，此时电流表测量的是通过$L_2$的电流。但是，由于电流表的正负接线柱接反了，所以不能测出通过另一盏灯的电流。
【答案】：
$L_1$；不能；电流表正负接线柱接反了。

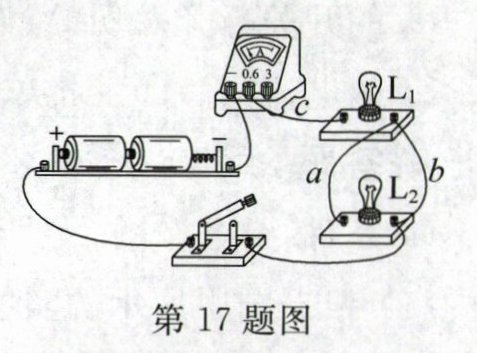

17. 小科在做"用电流表研究串联电路电流特点"实验时,连接了如图所示的电路.当闭合开关时,灯泡______(选填$"L_1"$或$"L_2")$不发光;当拆除导线______时,就可以修复电路,并使电流表测出串联电路中的电流.

答案： 【解析】：
这是一个关于电路故障分析的实验题，主要考查学生对串联电路特点的理解以及电流表的使用。
首先，需要分析电路的连接情况。从图中可以看出，灯泡$L_1$和电流表$A$被导线短路，因此电流不会通过$L_1$和电流表，而是直接通过导线从电源正极流向负极。由于$L_1$被短路，所以$L_1$不发光。而$L_2$与电源形成通路，有电流通过，所以$L_2$会发光。
接下来，考虑如何修复电路并使电流表能够测量串联电路中的电流。由于$L_1$和电流表被短路，我们需要拆除导致短路的导线，即拆除连接$L_1$两端和电流表两端的导线b，这样电流就会依次通过$L_1$，电流表，$L_2$，形成串联电路，电流表就能测出串联电路中的电流。
【答案】：
$L_1$；b。

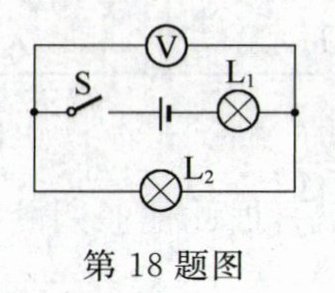

18. 如图所示,电源电压是3V,闭合开关S后,两灯均发光,电压表的示数是1.4V,则此时灯$L_1$两端的电压是______V.一段时间后,两灯同时熄灭,电压表示数变大,出现这种电路故障的原因可能是______.

答案： 【解析】：
本题主要考查串联电路的电压规律以及电路故障的判断。
首先，根据题目中的电路图可知，两灯泡$L_1$、$L_2$串联，电压表V测$L_2$两端的电压。根据串联电路的电压规律，串联电路的总电压等于各部分电路两端电压之和，即$U = U_1+ U_2$，其中$U$为电源电压，$U_1$为$L_1$两端的电压，$U_2$为$L_2$两端的电压。已知电源电压$U = 3V$，电压表的示数$U_2 = 1.4V$，则$L_1$两端的电压$U_1=U - U_2=3V - 1.4V = 1.6V$。
然后，分析电路故障。一段时间后，两灯同时熄灭，电压表示数变大。如果只是某一盏灯断路，那么另一盏灯可能还会发光，不符合两灯同时熄灭的条件。当$L_1$断路时，整个电路断路，两灯都不亮，电压表无示数，不符合电压表示数变大的条件。当$L_2$断路时，电压表与$L_1$串联在电路中，由于电压表内阻很大，相当于断路，此时电路中电流几乎为零，两灯都不亮，而电压表测量的是电源电压，所以电压表示数变大，符合题意。如果是两灯都短路，那么电压表的示数会变为0，不符合电压表示数变大的条件。所以出现这种电路故障的原因可能是$L_2$断路。
【答案】：
$1.6$；$L_2$断路

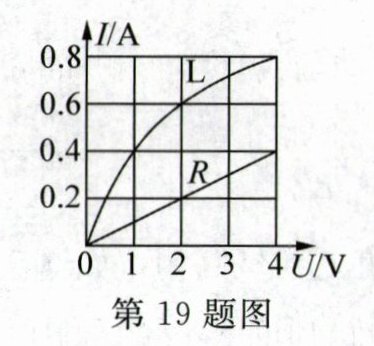

19. (2025·陕西西安月考)现有一个灯L和一个定值电阻R,两者的I-U图像如图所示.将灯L和定值电阻R并联在2V的电源两端,通过灯L的电流为______A;将灯L和定值电阻R串联在电压恒为5V的电源两端,通过灯L的电流为______A,定值电阻R两端的电压为______V.

答案： 0.6　0.4　4

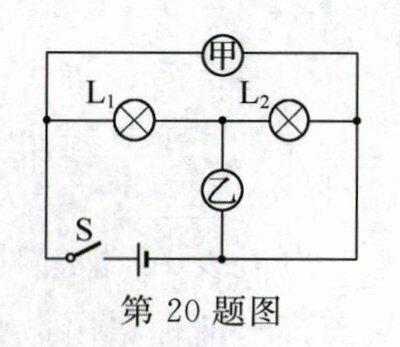

20. (2025·广东中山期中)如图所示,甲、乙为同种电表,电源电压保持不变,当开关S闭合后,小灯泡$L_1、$$L_2$正常发光,甲、乙两表示数之比为11:6,小灯泡$L_1、$$L_2$的连接方式是______联,通过$L_1、$$L_2$的电流之比是$______,L_1、$$L_2$两端电压之比是______.

答案： 串　1:1　5:6

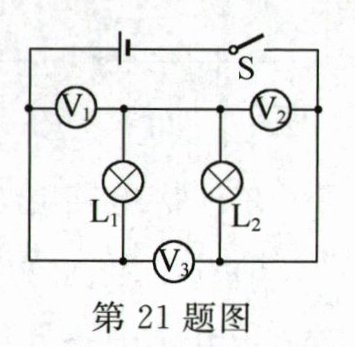

21. 如图所示,闭合开关后,电压表$V_1$测量______两端的电压.电压表$V_1、$$V_2$和$V_3$的示数分别为$U_1、$$U_2$和$U_3,$则三个电压表示数之间存在的关系是______.通过灯$L_1$的电流$I_1$与通过灯$L_2$的电流$I_2$的关系是$I_1______($选填"＞""= "或$"＜")I_2.$

答案： L₁　U₃=U₁+U₂　=
