《2025年亮点给力大试卷九年级物理上册苏科版》

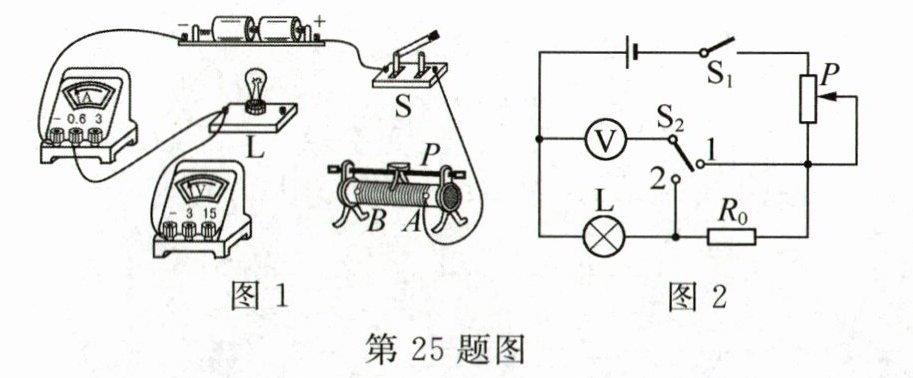

25. (10分)(2024·四川宜宾)某探究小组要测量一个标有"2.5 V"字样的小灯泡在正常发光时的电阻,连接了如图1所示的部分电路,已知电源电压恒定,滑动变阻器规格为"50 Ω 2 A".
(1) 该实验的原理是______.
(2) 请用笔画线代替导线,将图1中的电路补充完整.

(3) 若连接电路后,闭合开关S,发现无论怎样调节滑动变阻器,电流表和电压表的示数都不变且较小,出现这种现象的原因是______.
(4) 若将滑动变阻器的下接线柱A端接入电路,正确连接电路后,闭合开关S,滑片P向______(选填"左"或"右")滑动时,小灯泡L变亮.
(5) 在移动滑片P的过程中,应该观察______表的示数,使小灯泡L正常发光.
(6) 当小灯泡正常发光时,电流表示数为0.25 A,则小灯泡正常发光时的电阻是______Ω.
(7) 完成实验后,小组又设计了如图2所示的电路图,测量该小灯泡L正常发光时的电阻,$R_{0}$为定值电阻,$S_{2}$为单刀双掷开关,实验步骤如下:
① 闭合开关$S_{1}$,将开关$S_{2}$拨到触点2,移动滑片P,使电压表的示数$U_{1}= $______V;
② 保持滑片P的位置不变,再将开关$S_{2}$拨到触点1,读出电压表的示数并记为$U_{2}$;
③ 该小灯泡正常发光时的电阻$R_{L}= $______(用$U_{1}$、$U_{2}$、$R_{0}$表示).

答案：
(1)$R=\frac{U}{I}$　
(2)如图所示　
(3)滑动变阻器下面两个接线柱接入电路　
(4)右　
(5)电压　
(6)10　
(7)① 2.5　③$\frac{U_{1}R_{0}}{U_{2}-U_{1}}$

26. 新趋势 综合实践 (14分)(2024·黑龙江大庆)小娜同学在物理实践活动中,设计了如图甲所示的电子质量测量仪.其中,电源电压恒定为4.5 V,R'为粗细均匀的导体棒,阻值随长度均匀变化,总阻值为40 Ω,总长度为20 cm.R是电阻箱,电压表量程为0~3 V,电流表量程为0~0.3 A.金属弹簧上端固定并通过导线与电压表连接,下端通过金属指针与导体棒始终保持良好接触.已知电路中所用弹簧的弹力F与其伸长量L之间的关系如图乙所示.实验中弹簧的形变始终不超弹性限度,弹簧及指针质量不计,g取10 N/kg.现闭合开关S,调节R= 5 Ω,请回答以下问题:
(1) 不挂重物时,指针恰好指在R'的最上端.此时电压表示数为______V,电流表示数为______A.
(2) 悬挂重物后,电流表示数______(选填"变大""不变"或"变小").当弹簧下端悬挂某待测物体时,指针向下移动5 cm,则待测物体质量m= ______kg,电压表示数为______V.
(3) 在保证电路安全的情况下,该电子质量测量仪所能测得物体的最大质量为______kg.通过调节电阻箱R的阻值,可以调节该测量仪的量程.如果要增大量程,应该将电阻箱R的阻值______(选填"调大""保持不变"或"调小").

答案：
(1)0　0.1　
(2)不变　5　1　
(3)15　调大
