《2025年亮点给力大试卷九年级物理上册苏科版》

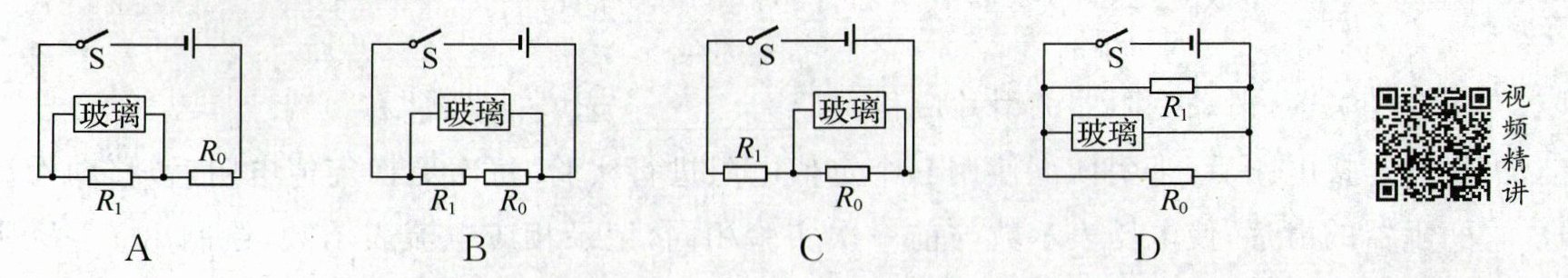

7. 电控调光玻璃能根据光照强度自动调节窗户玻璃的透明度,其主要部件是光敏电阻.工作原理是:当光照增强时,光敏电阻阻值减小,玻璃两端的电压减小,玻璃透明度下降;反之玻璃透明度上升.下列图示是兴趣小组同学设计的电路,已知电源电压不变,$R_{0}$为定值电阻,$R_{1}$为光敏电阻.其中符合要求的是 ( )

答案： A

8. (2024·黑龙江大庆)如图所示的电路中,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是 ( )

A.电压表V读数与电流表$A_{1}$读数的比值变大
B.电流表$A_{2}读数与电流表A_{1}$读数的差值变大
C.电流表$A_{2}$读数变小,电压表V读数变大
D.电压表V读数与电流表$A_{2}$读数的比值变小

答案： A

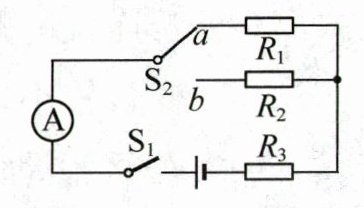

9. (2024·四川资阳一模)如图电路,电源电压恒定,$R_{1}= 12\Omega$,$R_{2}= 6\Omega$,$R_{3}$是定值电阻.闭合开关$S_{1}$,单刀双掷开关$S_{2}$接a时电流表的示数为0.6 A,接b时电流表的示数可能为 ( )

A.0.3 A
B.0.6 A
C.0.9 A
D.1.2 A

答案： 10.D　解析:由图可知，滑动变阻器与$R_{0}$串联，电流表的示数$I=\frac{U}{R_{滑}+R_{0}}$，则电源电压不变时，电流表示数的变化范围与$R_{0}$的阻值有关，所以地磅的量程与$R_{0}$大小有关，故A错误；货车的质量变大时，滑动变阻器接入电路的阻值变小，电流表的示数变大，故B错误；将电流表换成电压表，电压表测电源电压，示数不变，不能测量货车的质量，故C错误；仅增大$R_{0}$，称量同一货车质量时，滑动变阻器接入电路的阻值不变，电路的总电阻变大，电路中的电流变小，故电流表示数变小，故D正确。

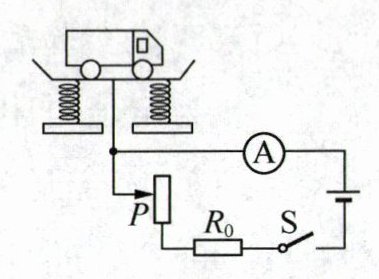

10. 如图是测量货车质量的地磅示意图,货车的质量可以通过电流表的示数转换测出,$R_{0}$为定值电阻.下列说法正确的是 ( )

A.地磅的量程与$R_{0}$大小无关
B.货车的质量变大时,电流表的示数变小
C.将电流表换成电压表也能测量货车的质量
D.仅增大$R_{0}$,称量同一货车质量时,电流表示数变小

答案： 11.C　解析:由图甲可知，灯泡与滑动变阻器串联，电压表$V_{1}$测灯泡两端的电压，电压表$V_{2}$测滑动变阻器两端的电压，电流表测电路中的电流。滑片从最右端滑至灯泡正常发光的位置过程中，滑动变阻器连入电路的阻值减小，电路的总电阻减小，电路的电流增大，由串联分压可知，滑动变阻器两端的电压减小，即$V_{2}$的示数减小，电源电压不变，则灯泡两端的电压增大，即$V_{1}$的示数增大，所以图乙中①曲线是表示$V_{1}$的示数与电流的关系，②曲线是表示$V_{2}$的示数与电流关系，故D错误；当滑片在最右端时，滑动变阻器接入电路的阻值最大，电路的总电阻最大，则电路中电流最小，由图乙可知，最小电流$I_{min}=0.2A$，此时$V_{1}$的示数为1V、$V_{2}$的示数为8V，电源电压$U = 1V + 8V = 9V$，故A错误；电压表$V_{1}$测灯泡两端的电压，则开始时灯泡两端的电压为1V，故B错误；由图乙可知，灯泡正常发光时电路的电流为0.6A，故C正确。

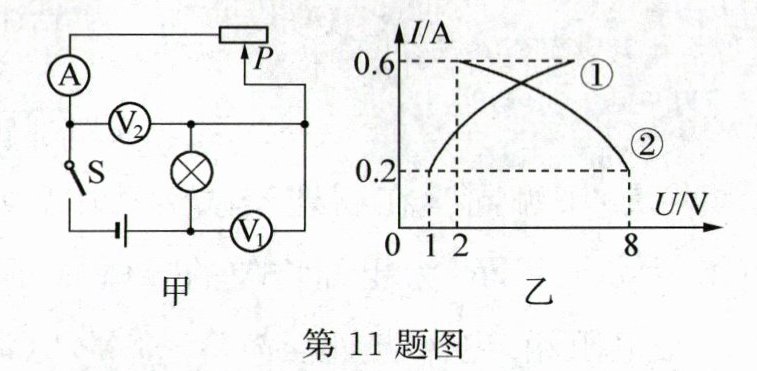

11. 如图甲所示电路中,闭合开关S,调节滑动变阻器的滑片从最右端滑至灯泡正常发光的位置,电流表示数与两电压表示数的关系图像如图乙所示.则下列选项正确的是 ( )

A.电源电压为8 V
B.开始时灯泡两端的电压为2 V
C.灯泡正常发光时,电流表示数为0.6 A


D.①曲线是表示$V_{2}$的示数与电流的关系

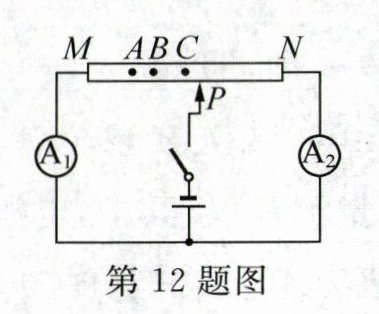

答案： 12.C　解析:开关闭合后滑动变阻器滑片左侧电阻与滑片右侧电阻并联，电流表$A_{1}$测量左侧支路电流，电流表$A_{2}$测量右侧支路电流；电流表的指针偏转角度与电流大小成正比，当滑片P分别位于A、B、C处时，闭合开关后，电流表$A_{1}$的指针偏转角度之比为4:3:2，则电流表$A_{1}$示数之比$I_{A1}:I_{B1}:I_{C1}=4:3:2$，电源电压不变，由欧姆定律可得，左侧支路电阻之比$R_{AM}:R_{BM}:R_{CM}=\frac{U}{I_{A1}}:\frac{U}{I_{B1}}:\frac{U}{I_{C1}}=\frac{1}{4}:\frac{1}{3}:\frac{1}{2}=3:4:6$，所以$R_{BM}=\frac{4}{3}R_{AM}$、$R_{CM}=2R_{AM}$；滑片P分别位于A和B处时，电流表$A_{2}$的示数分别为$I_{A2}=0.40A$和$I_{B2}=0.45A$，则$I_{A2}:I_{B2}=(0.40A):(0.45A)=8:9$，由欧姆定律可得，滑片P分别位于A和B处时，右侧支路电阻之比$R_{AN}:R_{BN}=\frac{U}{I_{A2}}:\frac{U}{I_{B2}}=I_{B2}:I_{A2}=9:8$，设电阻丝MN的总电阻为R，则$\frac{R - R_{AM}}{R - \frac{4}{3}R_{AM}}=\frac{9}{8}$，可得$R = 4R_{AM}$；由欧姆定律可得，滑片分别位于A和C处时，电流表$A_{2}$的示数之比$I_{A2}:I_{C2}=R_{CN}:R_{AN}=(R - R_{CM}):(R - R_{AM})=(4R_{AM}-2R_{AM}):(4R_{AM}-R_{AM})=2:3$，所以，滑片P位于C处时，电流表$A_{2}$的示数$I_{C2}=\frac{3}{2}I_{A2}=\frac{3}{2}×0.40A = 0.60A$。故C正确。
