《2025年亮点给力大试卷九年级物理上册苏科版》

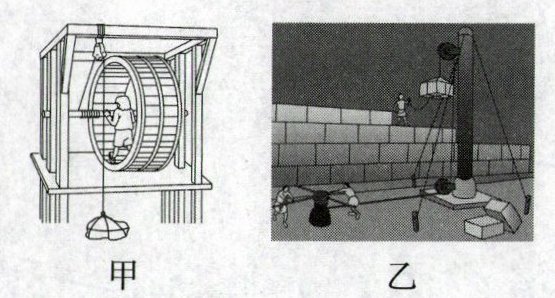

8. 如图甲所示是欧洲中世纪使用的吊车,如图乙所示是我国古人使用的绞车.关于吊车与绞车的认识,下列说法错误的是( )

A.图甲的吊车是轮轴与定滑轮的组合
B.图甲中工人脚踩巨轮走过的距离一定大于重物上升的高度
C.图乙的绞车是轮轴与定滑轮、动滑轮的组合
D.图乙中的定滑轮改变了施力方向

答案： C

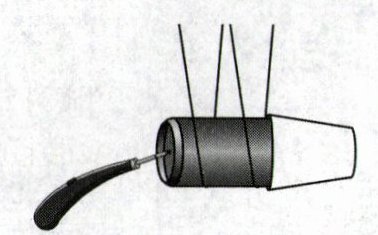

9. 如图所示,将一个空易拉罐的底部钻一个小孔,从易拉罐开口端向内喷适量酒精喷雾,然后将一个空纸杯迅速套上.用细线将易拉罐水平悬挂在铁架台上,将点燃的打火枪靠近易拉罐底部的小孔,纸杯就会向前飞去.以下说法正确的是( )

A.酒精燃烧越充分,其热值越大
B.纸杯飞出去时,易拉罐对纸杯做了功
C.纸杯飞出去时,易拉罐内气体的内能减小
D.纸杯飞出过程中的能量转化与内燃机的压缩冲程相同

答案： C

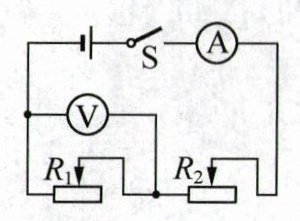

10. 小明准备利用如图所示电路进行探究实验,以下能完成探究并得出定量关系的是( )
①保持$R_1$滑片位置不变,移动$R_2$滑片,探究电流与电压的关系
②保持$R_2$滑片位置不变,移动$R_1$滑片,探究电流与电阻的关系
③改变$R_1$滑片位置后,移动$R_2$滑片保持电压表示数不变,探究电流与电阻的关系

A.①
B.②
C.①②
D.①③

答案： A

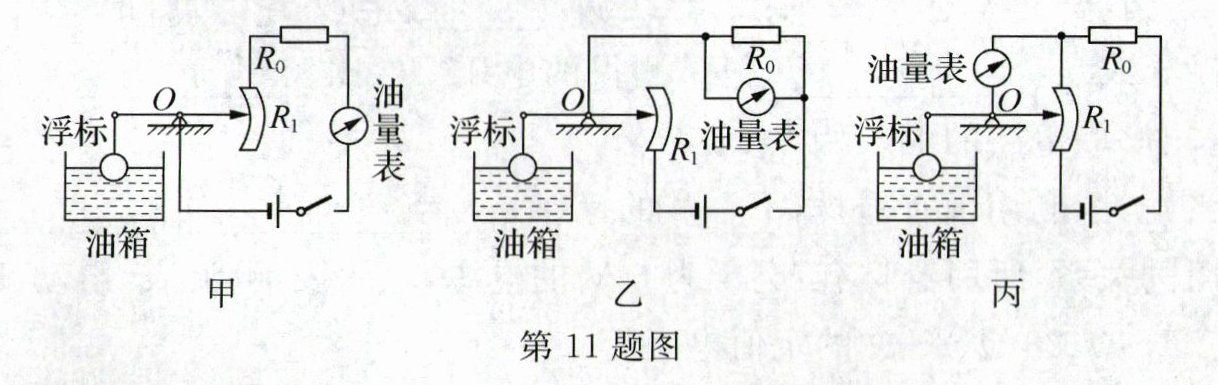

11. 下列三幅图是能自动测定油箱内油面高度的装置$.R_1$是滑动变阻器,它的金属滑片连在杠杆一端,R₀是定值电阻.下列分析正确的是( )

A.甲图中的油量表可由电流表改装而成,示数随油面下降而变小
B.乙图中的油量表可由电流表改装而成,示数随油面升高而变小
C.丙图中的油量表可由电压表改装而成,示数随油面下降而变小
D.丙图中的油量表可由电流表改装而成,示数随油面升高而变小

答案： C 解析:甲图中,油量表串联在电路中,可由电流表改装而成,若油面下降,$R_{1}$的滑片向上滑,$R_{1}$接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,电流表的示数变大,故A 错误;乙图中,油量表并联在电路中,可由电压表改装而成,故 B 错误;丙图中,油量表若由电压表改装而成,此时$R_{1}$全部接入电路,电压表测量滑片上部电阻两端的电压,油面下降,滑片向上滑,滑片上部电阻变小,由串联分压可知,电压表的示数变小,故 C 正确;丙图中,油量表若由电流表改装而成,则$R_{1}$滑片下部电阻接入电路,若油面升高,滑片向下滑动,$R_{1}$接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,则电流表的示数变大,故 D错误.

12. 新素养 科学思维 如图所示电路中,电阻$R_1$的阻值为10Ω,电源电压为15 V.把滑动变阻器$R_2$与电流表(量程为0~0.6 A)以某种方式接入电路中,发现电路的最小电功率为27 W.在电路安全的前提下,以下判断正确的有( )
①滑动变阻器$R_2$可能与电阻$R_1$串联
②电流表一定测量$R_2$的电流
③滑动变阻器可调的阻值范围为5~50Ω
④电路的最大功率为31.5 W

A.①③
B.②④
C.①②③
D.②③④

答案： B 解析:由题意可知,电源电压为 15 V,电路中的最小电功率为 27 W,则电路中的最小电流$I_{min}=\frac{P_{min}}{U}=\frac{27\ W}{15\ V}=1.8\ A$,此时电路的总电阻$R=\frac{U}{I_{min}}=\frac{15\ V}{1.8\ A}\approx8.3\ \Omega$,电路的总电阻小于$R_{1}$的阻值,所以滑动变阻器$R_{2}$一定和$R_{1}$并联;通过$R_{1}$的电流$I_{1}=\frac{U}{R_{1}}=\frac{15\ V}{10\ \Omega}=1.5\ A$,通过$R_{2}$的最小电流$I_{2min}=I-I_{1}=1.8\ A-1.5\ A=0.3\ A$,电流表量程为0~0.6 A,所以电流表一定测量$R_{2}$的电流;电路中电流最小时,电路的总电阻最大,此时滑动变阻器接入电路的阻值最大为$R_{2max}=\frac{U}{I_{2min}}=\frac{15\ V}{0.3\ A}=50\ \Omega$,当通过滑动变阻器的电流最大时,其接入电路的阻值最小,电流表量程为0~0.6 A,则通过滑动变阻器的最大电流为0.6 A,此时滑动变阻器接入电路的阻值最小为$R_{2min}=\frac{U}{I_{2max}}=\frac{15\ V}{0.6\ A}=25\ \Omega$,所以滑动变阻器可调的阻值范围为25~50 Ω;通过滑动变阻器的最大电流为0.6 A 时,电路的总电流$I_{总}=I_{2max}+I_{1}=0.6\ A+1.5\ A=2.1\ A$,电路的最大功率$P_{max}=UI_{总}=15\ V×2.1\ A=31.5\ W$.综上所述,只有②④正确,故 B 正确.
