《2025年亮点给力大试卷九年级物理上册苏科版》

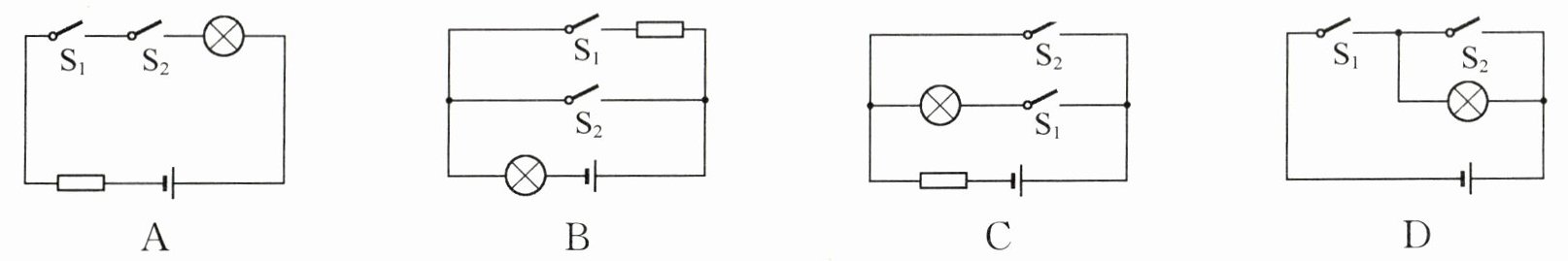

9. 汽车有安全带未系提示系统.当乘客坐在座椅上时,座椅下的开关$S_1$闭合;若未系安全带,则开关$S_2$断开,仪表盘上的指示灯亮起;若系上安全带,则开关$S_2$闭合,指示灯熄灭.下列模拟电路图,在各元器件安全的前提下,符合上述要求的是 ( )

答案： C

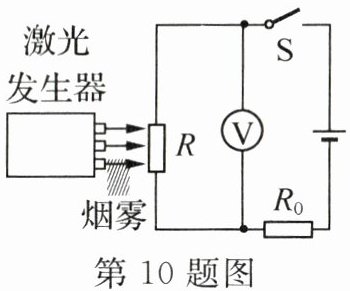

10. 如图是用光敏电阻R(阻值随光照强度增大而减小)、定值电阻R₀等元件设计的烟雾报警电路,电源电压U保持不变.开关S闭合,若有烟雾遮挡射向R的激光且烟雾浓度逐渐升高,电压表示数达到某一特定值时,装置才会报警.烟雾浓度升高过程中,下列说法正确的是 ( )


A.电压表的示数变小
B.电路中的电流变大
C.若将U调高,报警时的烟雾浓度变低
D.若R₀短路,报警电路仍能正常工作

答案： C

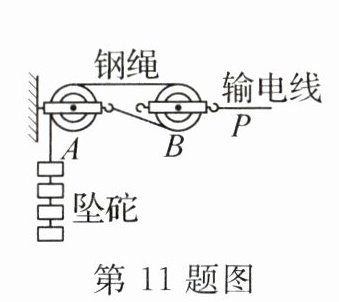

11. 如图所示为铁路输电线的牵引装置原理图,采用坠砣牵引来自动补偿输电线的张紧,以此保障列车电极与输电线的接触.钢绳通过滑轮组悬挂配重为5000 N的坠砣,输电线的一端P点与B滑轮相连被张紧.若某段时间内坠砣竖直下降了10 cm,不计滑轮和钢绳自重、摩擦,则下列说法正确的是 ( )


A.A是动滑轮,B是定滑轮
B.A滑轮、B滑轮均为动滑轮
C.输电线P点向左移动了20 cm
D.输电线P端受到的拉力为$1×10^4N$

答案： D 解析:由图可知，滑轮 A 的轴不随物体运动，是定滑轮，滑轮 B 的轴随物体运动，是动滑轮，故 A\、B 错误;滑轮组承担 P 端拉力的绳子段数 n=2，坠砣挂在钢绳的自由端，坠砣竖直下降高度 h=ns_P，则输电线 P 端向左移动的距离 s_P=h/n=1/2×10 cm=5 cm，故 C 错误;坠砣挂在钢绳的自由端，不计滑轮和钢绳自重、摩擦，可得 G_砣=F_P/n，则输电线 P 端受到的拉力 F_P=nG_砣$=2×5000 N=1×10^4N，$故 D 正确。

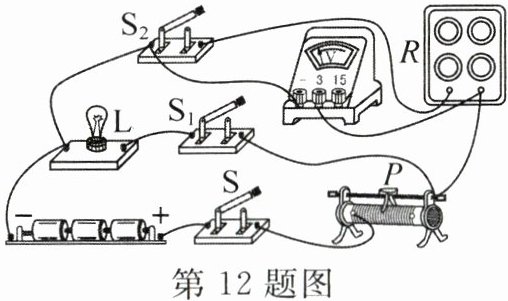

12. 用如图所示的电路测量额定电压为3 V的小灯泡L正常发光时的电阻.调节电阻箱R,使它接入电路的阻值为4Ω;闭合开关S、$S_1,$移动滑动变阻器的滑片P,使电压表示数为3 V;保持滑片P的位置不变,闭合开关$S_2、$断开开关$S_1,$此时电压表示数为1.6 V;断开开关S,调节电阻箱R,使它接入电路的阻值为14Ω,闭合开关S,此时电压表示数为2.8 V.则当小灯泡正常发光时,电阻为 ( )


A.12Ω
B.18Ω
C.24Ω
D.30Ω

答案： B 解析:闭合开关 S、S₂，断开开关 S₁，滑动变阻器与电阻箱串联，电压表测电阻箱两端的电压。当电压表示数为 1.6 V 时，电路中的电流 I=U_R/R=1.6 V/4 Ω=0.4 A，由串联电路的电压规律及欧姆定律可得，电源电压 U=U_R+IR_滑=1.6 V+0.4 A×R_滑 ①，当电压表示数为 2.8 V 时，电路中的电流 I'=U'_R/R'=2.8 V/14 Ω=0.2 A，电源电压 U=U'_R+I'R_滑=2.8 V+0.2 A×R_滑 ②，联立①②，解得 R_滑=6 Ω，U=4 V。闭合开关 S、S₁，滑动变阻器与小灯泡串联，电压表测小灯泡两端的电压，由串联电路的电压规律可得，滑动变阻器两端的电压 U_滑=U-U_L=4 V-3 V=1 V，则小灯泡正常发光时的电流 I_L=I''=U_滑/R_滑=1 V/6 Ω=1/6 A，所以小灯泡正常发光时的电阻 R_L=U_L/I_L=3 V/(1/6 A)=18 Ω，故 B 正确。
