《2025年亮点给力大试卷九年级物理上册苏科版》

20. 如图所示电路中,电源电压恒定,定值电阻$R_{2}$的阻值为20 Ω,电流表$A_{1}和A_{2}$的量程均为0~0.6 A.闭合开关S,在滑动变阻器$R_{1}$的滑片从最左端向右移动的过程中,两个电流表的示数之差始终为0.2 A,则电压表的示数为______V,滑动变阻器$R_{1}$允许接入电路的最小阻值为______Ω.

答案： 4　10

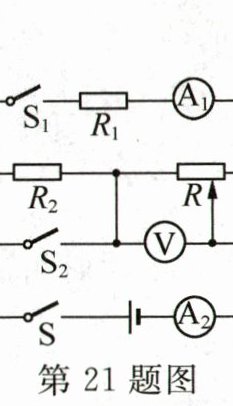

21. 如图,$R_{1}= 6\Omega$,$R_{2}= 5\Omega$,电源电压不变,电流表均为大量程,电压表为小量程,R是滑动变阻器,规格是"20 Ω 1.5 A".只有S闭合时,电流表$A_{2}$的示数为0.2 A,电压表示数为2 V,则电源电压是______V,变阻器接入电路的阻值是______Ω;当闭合S、$S_{1}$、$S_{2}$时,滑片置于阻值最大值处,电流表$A_{1}$、$A_{2}$的示数之比是______,为保证电路安全,变阻器接入电路的阻值范围是______Ω.

答案： 3　10　10:13　2～20

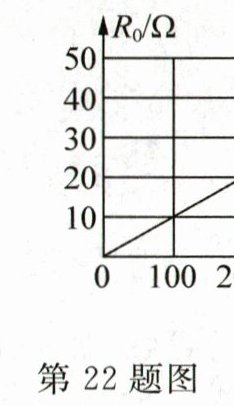

22. 如图甲是油量表模拟电路,油量表由量程为0~3 V的电压表改装而成,电源电压U为9 V,R的阻值为90 Ω,力敏电阻$R_{0}$的阻值随压力F变化的关系图像如图乙所示,油箱的质量为10 kg,油量表的"0"刻度在电压表______V刻度处,油箱最多加油______kg;如果电阻R被调小,油箱______(选填"能"或"不能")被加满.(g取10 N/kg)

答案： 0.9　35　不能

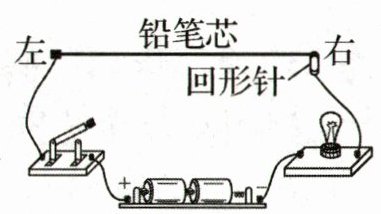

23. (4分)(2024·江苏徐州)如图所示,小明用铅笔芯做滑动变阻器,设计并制作一个模拟的调光灯.器材有:电池(电压为3 V)、小灯泡(2.5 V 0.3 A)、铅笔芯、金属回形针、开关、导线、电压表.

(1) 铅笔芯和小灯泡的连接方式是______联.
(2) 闭合开关,回形针向左移,小灯泡亮度变______.
(3) 把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为______V时,在铅笔芯上标记此时回形针的位置.为了安全使用调光灯,回形针向左调节不能超过此位置.
(4) 甲、乙两根铅笔芯的长度都是17.5 cm,甲的电阻为20 Ω,乙的电阻为10 Ω.调节效果可以从两个方面评价:一是小灯泡亮度的变化范围;二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高.则铅笔芯甲和乙相比______.
A. 调节范围大,调节精度高
B. 调节范围大,调节精度低
C. 调节范围小,调节精度高
D. 调节范围小,调节精度低

答案：
(1)串　
(2)亮　
(3)2.5　
(4)B

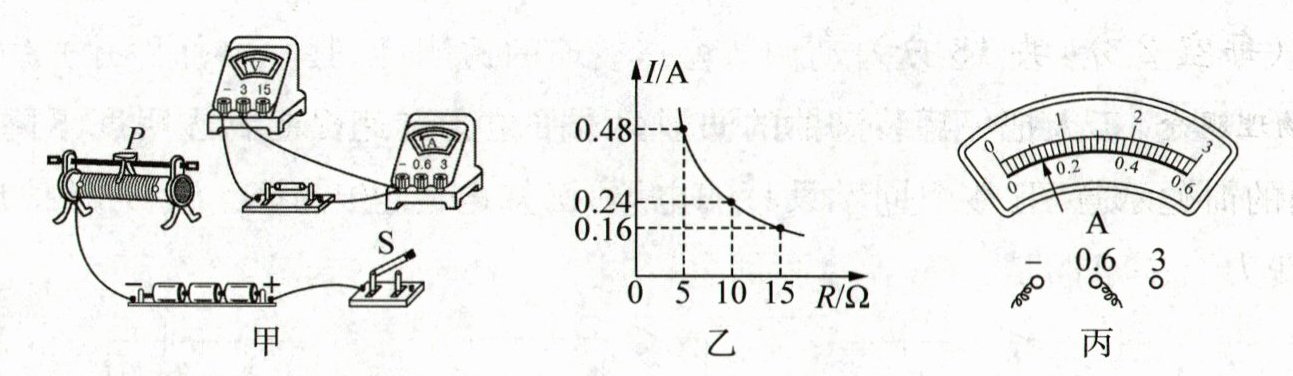

24. (8分)(2024·山东青岛)小明用图甲所示的实验装置探究电流和电阻的关系.电源电压为4.5 V,三个定值电阻阻值分别为5 Ω、10 Ω和15 Ω,两个滑动变阻器规格分别为"10 Ω 1 A"和"20 Ω 1 A".
(1) 图甲电路连接不完整,请用笔画线代替导线将电路连接完整.
(2) 闭合开关前,滑动变阻器的滑片应移到最______(选填"左"或"右")端.

(3) 正确连接电路后,小明依次使用三个定值电阻进行实验.每次更换定值电阻后,移动滑动变阻器的滑片,使电压表示数与前一次实验相同,记录相应电流表示数,绘制出I-R图像如图乙所示,实验中电压表的示数为______V.
(4) 小明找来一个未知阻值的电阻,重复上述实验,电流表表盘如图丙所示,其示数为______A,该电阻的阻值为______Ω.
(5) 根据以上实验数据,实验中小明选择的滑动变阻器规格应为______.

答案：
(1)如图所示　
(2)右　
(3)2.4　
(4)0.12 20　
(5)“20Ω　1A”
