《2025年亮点给力大试卷九年级物理上册苏科版》

9.如图所示,电源两端电压保持不变,闭合开关S,将滑动变阻器的滑片适当左移,下列说法正确的是( )


A.电流表$A_1$示数不变、电流表$A_2$示数不变
B.电流表$A_1$示数变大、电压表V示数变小
C.电流表$A_2$示数变大、电压表V示数变小
D.电流表$A_2$示数变大、电压表V示数不变

答案： D

10.(2024·新疆)如图所示的电路,电源电压保持不变,滑动变阻器和小灯泡两个元件中,一个接在A、B两点之间,另一个接在C、D两点之间.闭合开关S,电流表的示数为0.20A,用电压表测得A、B两点间的电压为1.8V,C、D两点间的电压为1.2V;移动滑动变阻器的滑片,使电流表的示数变大,A、B两点间的电压变为1.5V,已知小灯泡灯丝的电阻随温度的升高而增大,则此时滑动变阻器接入电路的电阻值可能为( )

A.5Ω
B.6Ω
C.7Ω
D.8Ω

答案： C　解析:电源电压$U_{总}=U_{AB}+U_{CD}=1.8\ V+1.2\ V=3\ V$.移动滑片使电流表示数变大时，滑动变阻器接入电路的阻值变小，由串联分压可知，滑动变阻器两端的电压变小，故滑动变阻器接入的是A、B两点间，灯泡接入的是C、D两点间.滑片移动前，小灯泡的电阻$R_{L}=\frac{U_{L}}{I}=\frac{1.2\ V}{0.2\ A}=6\ \Omega$；滑片移动后，C、D间的电压$U_{CD}'=U_{总}-U_{AB}'=3\ V-1.5\ V=1.5\ V$，此时灯泡和滑动变阻器两端的电压相同，两者的实际电阻相等，因为小灯泡灯丝的电阻随温度的升高而增大，所以灯泡此时的电阻应大于6 Ω；因为滑动变阻器接入阻值变小，电路中的电流变大，所以实际电流大于0.2 A，则滑动变阻器接入电路的阻值应小于$\frac{1.5\ V}{0.2\ A}=7.5\ \Omega$.故滑动变阻器接入电路的阻值范围应为$6\ \Omega ＜ R ＜ 7.5\ \Omega$，符合题意的选项是C.

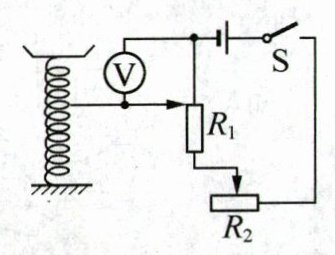

11.新趋势 综合实践 (2024·陕西B卷)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示.闭合开关S,关于该台秤的分析正确的是( )


A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大
B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_2$滑片向左滑动
D.若台秤测量值偏小,可以将$R_2$滑片向右滑动进行校准

答案： D　解析:由图可知，闭合开关S，$R_{1}$的最大阻值与$R_{2}$串联，电压表测$R_{1}$滑片上方电阻两端的电压.保持$R_{2}$阻值不变，被测物体质量变小时，滑片向上移动，$R_{1}$与$R_{2}$接入电路的阻值不变，由欧姆定律可知，电路中电流不变，故A错误；保持$R_{2}$阻值不变，被测物体质量变大时，滑片向下移动，电路中电流不变，$R_{1}$滑片上方电阻变大，由欧姆定律可知，电压表示数变大，故B错误；将$R_{2}$滑片向左滑动，$R_{2}$接入电路的阻值变大，由串联分压可知，$R_{2}$两端的电压变大，则$R_{1}$两端的电压变小，测量相同质量物体时，电压表示数变小，台秤的分度值变大，故C错误；若台秤测量值偏小，可以将$R_{2}$滑片向右滑动进行校准，此时$R_{2}$接入电路的阻值变小，由串联分压可知，$R_{2}$两端的电压变小，则$R_{1}$两端的电压变大，电压表的示数变大，台秤测量值变大，达到校准的目的，故D正确.

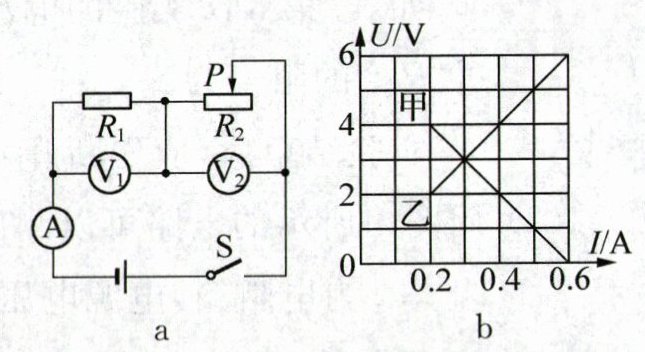

12.如图a所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的阻值由最大调到最小$,R_1、$$R_2$的U-I关系图像如图b所示.则下列判断正确的是( )


A.电源电压为10V
B.定值电阻$R_1$的阻值为20Ω
C.滑动变阻器$R_2$的阻值变化范围为0~10Ω
D.滑动变阻器滑片在中点时,电流表示数为0.3A

答案： D　解析:由图b可知，乙的电压与电流成正比，所以乙为定值电阻$R_{1}$的U - I关系图像，则甲为$R_{2}$的U - I关系图像.当滑动变阻器接入电路的阻值最大时，$R_{1}$、$R_{2}$串联，电路的总电阻最大，此时电路中电流最小，由图b可知，电路中最小电流$I_{min}=0.2\ A$，此时定值电阻$R_{1}$两端的电压$U_{1}=2\ V$，滑动变阻器$R_{2}$两端的电压$U_{2}=4\ V$，所以电源电压$U=U_{1}+U_{2}=2\ V+4\ V=6\ V$，故A错误；定值电阻$R_{1}=\frac{U_{1}}{I_{min}}=\frac{2\ V}{0.2\ A}=10\ \Omega$，故B错误；滑动变阻器的最大阻值$R_{2}=\frac{U_{2}}{I_{min}}=\frac{4\ V}{0.2\ A}=20\ \Omega$，所以滑动变阻器$R_{2}$的阻值变化范围为0~20 Ω，故C错误；滑片在中点时，滑动变阻器接入电路的阻值为10 Ω，此时$R_{1}$、$R_{2}$接入电路的阻值相同，分得的电压相同，由图b可知，此时电流表示数为0.3 A，故D正确.

13.(2025·山东淄博期中)中国青年科学家曹原在22岁时发现当两层平行石墨烯旋转成约1.1°的微妙角度时,再加入一定数量的电子,石墨烯的电阻突然变为零,此时的石墨烯是______材料.若未来这种材料得到普及,你认为这种材料最适合用来做______(选填“白炽灯的灯丝”或“输送电能的导线”).

答案： 超导体　输送电能的导线

14.(2024·吉林)某调光台灯简化电路图如图所示,电源电压保持不变.为使台灯变亮,滑片应向______端移动.台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器______.

答案： 左　短路
