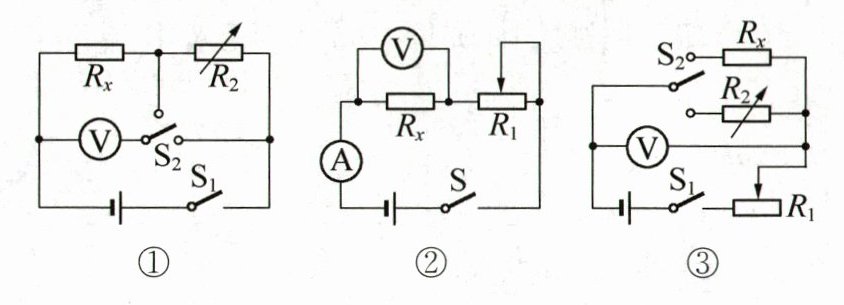

5.待测电阻Rₓ的阻值约为500Ω.提供的器材有:两节新干电池,电压表(量程为0~3 V、0~15 V)、电流表(量程为0~0.6 A、0~3 A)、滑动变阻器$R_1(10Ω 1 A)、$电阻箱$R_2(0~999Ω 5 A)$各一个,开关、导线若干.小华设计的三个电路如图所示,其中能准确测出Rₓ阻值的有( )

A.1个
B.2个
C.3个
D.0个

答案： A

6.(2分)(2025·江苏苏州期中)若实验室只有一个电流表和一个已知阻值为R₀的定值电阻,小强设计了如图所示的电路测量未知电阻Rₓ的阻值,实验步骤如下:① 闭合开关S、断开开关$S_1,$读出电流表示数为$I_1;② $闭合开关S、$S_1,$读出电流表示数为$I_2;③ $计算出待测电阻Rₓ= ______(用R₀、$I_1、$$I_2$表示).

答案： $\frac{I_{1}R_{0}}{I_{2}-I_{1}}$

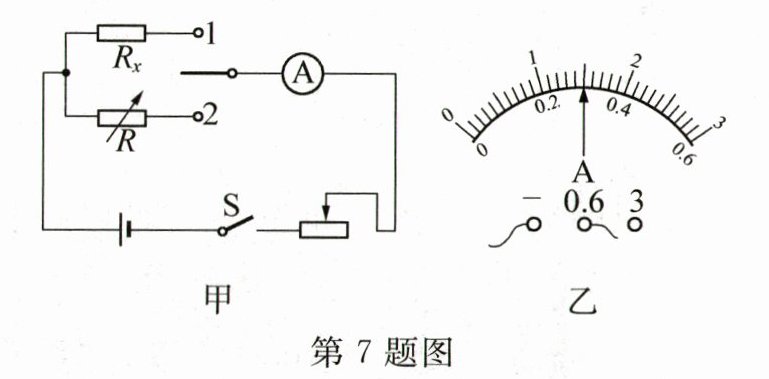

7.(6分)小安同学在学习电路的串、并联特点后,设计了如图甲所示的实验原理图来测量某定值电阻Rₓ的阻值.实验操作如下.
(1)在闭合开关S前,滑动变阻器的滑片应移到最______(选填"左"或"右")端.
(2)闭合开关S,将单刀双掷开关拨到"1",调节滑动变阻器,使电流表示数如图乙所示,则电流表示数为______A.
(3)保持(2)中滑动变阻器滑片位置不变,将单刀双掷开关拨到"2",调节电阻箱R,当阻值为10Ω时,电流表示数与(2)中示数相同,则待测电阻Rₓ的阻值为______Ω.

答案： （1）右 （2）0.3 （3）10

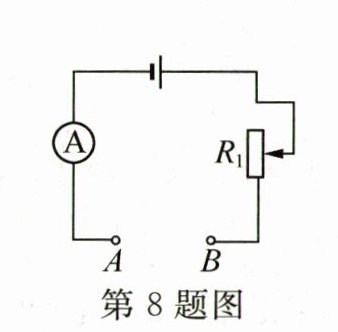

8.新素养·科学思维 (6分)某科技创新小组制作了一个直接测量电阻阻值的仪器,称之为欧姆表,连接的电路如图,制作步骤如下:在A、B之间连接导线,调节滑动变阻器$R_1,$使电流表示数为0.6 A(即满量程),把电流表的"0.6 A"刻度线标为0Ω;保持$R_1$接入电路的阻值不变,当在A、B之间接一阻值为80Ω的电阻时,电流表示数为0.3 A.此时滑动变阻器$R_1$接入电路的阻值为______Ω,把"80Ω"数值标在电流表刻度"0.3 A"处;据此原理,通过计算可以把电流表的刻度改为相应的电阻值,则在电流表刻度"0.02 A"处应标的电阻值为______Ω,改装成的欧姆表的刻度是______(选填"均匀"或"不均匀")的.

答案： 80 2320 不均匀

9.(4分)为测量阻值未知的定值电阻Rₓ的阻值,某小组设计了如图所示的电路图,其中电源电压未知且不变,另一定值电阻的阻值为R₀.
① 闭合$S_1、$断开$S_2$时,电压表的示数为$U_1;$
② 闭合$S_1、$$S_2$时,电压表的示数为$U_2;$
③ 电阻Rₓ= ______(用$U_1、$$U_2、$R₀表示).此实验方案的缺点是______.

答案： $\frac{U_{2}R_{0}}{U_{1}-U_{2}}$ 没有多次测量取平均值,减小误差（合理即可）
