《2025年亮点给力大试卷九年级物理上册苏科版》

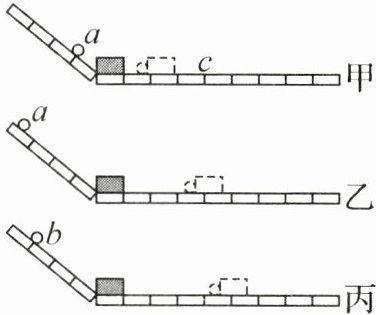

22. 在探究“物体动能的大小与哪些因素有关”的实验中,让 a、b 两个小球分别从同一斜面上由静止滚下,小球撞击放在水平木板上的同一木块,使木块滑动,虚线位置为木块滑动一段距离后停止的位置.
(1)由甲、乙两图可以得到的结论是______.
(2)根据乙图和丙图实验可知,撞击木块时,a 球和 b 球动能的大小,______(选填“a 球大”“b 球大”“一样大”或“无法比较”).
(3)小明同学根据乙图和丙图实验,判断出 b 球质量更大,他判断的理由是______.

答案：
(1)当物体质量一定时,物体速度越大,动能越大
(2)b 球大
(3)b 球速度小动能反而大,说明b 球的质量更大

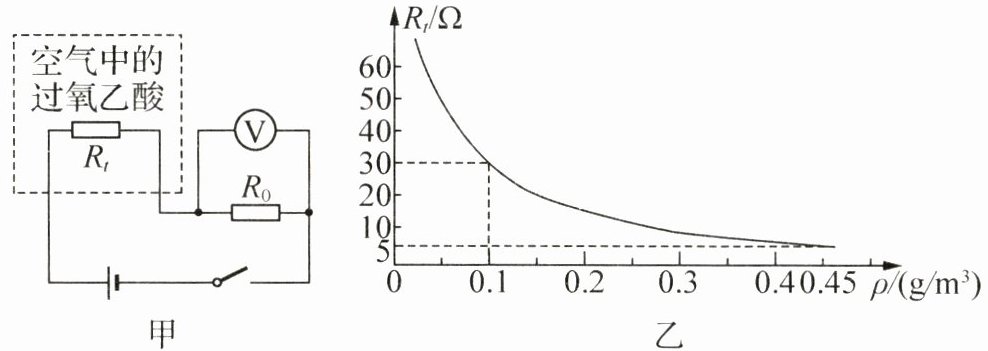

23. 某小组为了测量教室空气中过氧乙酸气体的浓度,用电压表改装成检测仪,如图甲所示.已知电源电压为 6 V,定值电阻 R₀的规格是“3 Ω 0.4 A”,电压表的量程为 0～3 V,过氧乙酸气体传感器$ R_1$的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示.
(1)当过氧乙酸气体的浓度增大时,电压表的示数将______(选填“增大”“减小”或“不变”).
(2)当电压表的示数为 0.9 V 时,教室内过氧乙酸气体的浓度将______(选填“大于”“小于”或“等于$”)0.1 g/m^3.$
(3)当过氧乙酸气体浓度ρ变化时,电压表的最大示数为______V.
(4)检测仪长时间使用后,电池电压降低,小组未及时更换新电池,则测量的过氧乙酸气体的浓度值会偏______(选填“大”或“小”).

答案：
(1)增大
(2)大于
(3)1.2
(4)小解析:
(1)由图甲可知,定值电阻 $ R_{0} $ 与过氧乙酸气体传感器 $ R_{t} $ 串联,电压表测 $ R_{0} $ 两端的电压.由图乙可知,当过氧乙酸气体浓度增大时,$ R_{t} $ 的阻值减小,则电路的总电阻减小,由欧姆定律可知,电路中的电流增大,由 $ U=IR $ 可知,$ R_{0} $ 两端的电压增大,即电压表的示数将增大.
(2)当电压表的示数 $ U_{0}=0.9\ V $ 时,电路中的电流 $ I=I_{0}=\frac{U_{0}}{R_{0}}=\frac{0.9\ V}{3\ \Omega}=0.3\ A $,电路的总电阻 $ R=\frac{U}{I}=\frac{6\ V}{0.3\ A}=20\ \Omega $,则气体传感器的阻值 $ R_{t1}=R-R_{0}=20\ \Omega -3\ \Omega =17\ \Omega $,由图乙可知,此时教室内过氧乙酸气体的浓度大于$ 0.1\ g/m^{3} $.
(3)检测仪处在所能测量过氧乙酸气体浓度的最大值状态下工作时,$ R_{t} $ 的阻值最小,电路中电流最大,由题意知电路中的最大电流 $ I_{max}=I_{0max}=0.4\ A $,此时 $ R_{0} $ 两端的电压 $ U_{0max}=I_{max}R_{0}=0.4\ A×3\ \Omega=1.2\ V＜3\ V $,电压表安全,所以电压表的最大示数为 1.2 V.
(4)检测仪长时间使用后,电源电压变小,相同浓度时,$ R_{t} $ 的阻值不变,电路的总电阻不变,由 $ I=\frac{U}{R} $ 可知,电路中电流变小,由 $ U=IR $可知,$ R_{0} $ 两端的电压变小,由于过氧乙酸气体浓度越大时 $ R_{0} $ 两端的电压越大,所以测量值会偏小.

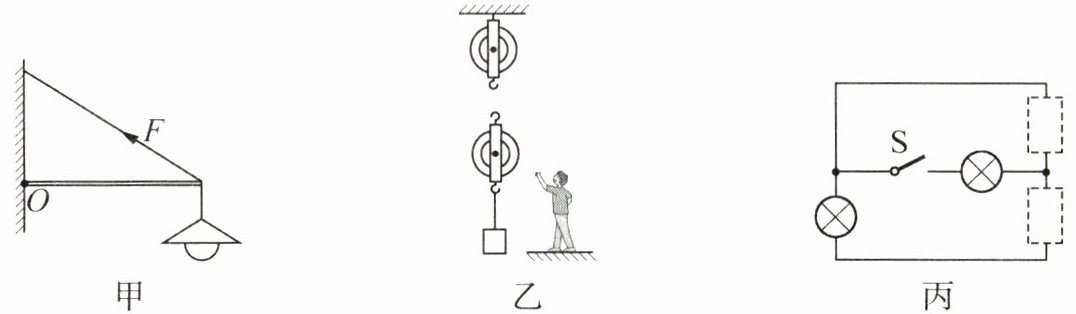

24. (6 分)按要求作图.
(1)如图甲,用杆和绳将电灯吊起,O 点是支点.请画出拉力 F 的力臂 L 及阻力$ F_2$的示意图.
(2)如图乙,小明站在地面,通过一根绳和两个滑轮提升重物,请画出滑轮组最省力的绕线.
(3)如图丙电路,请在虚线框内填入电源、电压表或电流表的符号,使开关闭合后两灯并联.

答案：

(1)如图所示

(2)如图所示

(3)如图所示
