《2025年亮点给力大试卷九年级物理上册苏科版》

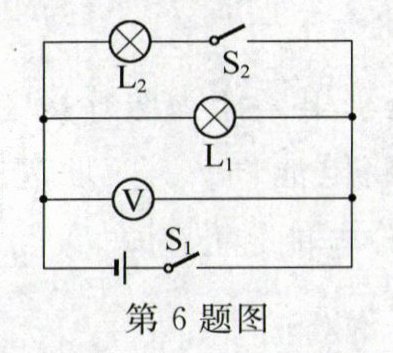

6. 如图所示,电源电压不变,先闭合开关$S_1,$再闭合开关$S_2,$电压表的示数______(选填"变大""不变"或"变小"),灯泡$L_1$的亮度______(选填"变亮""不变"或"变暗").

答案： 不变 不变

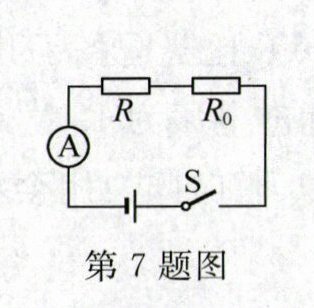

7. 新趋势 情境素材 (2025·山东烟台期中)创可贴温度计因其便携性而广受推崇,如图所示是其电路原理图,电源是3V的锂电池,R₀是热敏电阻,温度越高,电流表示数越大,则R₀的阻值随温度的升高而______;该温度计的报警电流是10mA,定值电阻R= 100Ω时,温度计报警温度恰好为37.3℃,此时R₀的阻值为______Ω;为了降低报警温度,可以适当______电源电压.

答案： 减小 200 增大

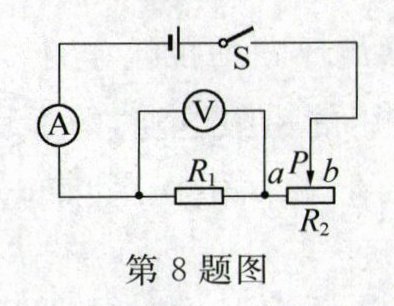

8. 如图所示,电源电压U= 3V保持不变,滑动变阻器$R_2$的规格为"20Ω 1.5A".当开关S闭合、滑动变阻器滑片P位于a端时,电流表的示数为0.3A,则定值电阻$R_1= ______Ω.$当开关S闭合时,滑动变阻器滑片P从a端移至b端的过程中,电压表的示数变化范围是______.

答案： 10 1~3 V

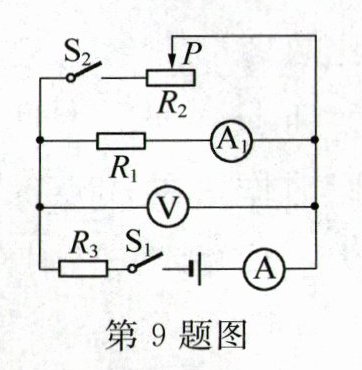

9. 亮点原创 如图所示电路中,电源电压为$12V,R_1= 18Ω,R_3= 2Ω,$电压表V量程为0~15V,电流表A量程为0~3A、$A_1$量程为0~0.6A.只闭合开关$S_1,$电压表的示数为______V;闭合$S_1、$$S_2,$当滑动变阻器的滑片P从最右端向左移动时,电流表$A_1$的示数______,电压表示数与电流表A示数的比值______(前两空均选填"变大""不变"或"变小").为确保电表安全$,R_2$接入电路的最小阻值为______Ω.

答案： 10.8 变小 变小 2.25 解析:由图可知,只闭合开关S₁,电阻R₁和R₃串联,电压表测量R₁两端的电压,由串联分压可得U₁/U-U₁=R₁/R₃,已知U=12 V,R₁=18 Ω,R₃=2 Ω,代入上式可得,电压表示数U₁=10.8 V.闭合S₁、S₂,R₁和R₂并联后与R₃串联,电流表A测量干路电流、A₁测量通过R₁的电流,电压表V测量R₁和R₂并联部分两端的电压,滑动变阻器的滑片从最右端向左移动,其接入电路的阻值变小,由串联分压可知,R₁和R₂并联部分两端的电压变小,则电压表的示数变小,通过R₁的电流变小,即电流表A₁的示数变小,电压表示数与电流表A示数的比值即R₁、R₂并联的总阻值变小.为确保电表安全,由题意及上述分析可知,R₂接入电路的阻值越小,A₁和V的示数越小,电表安全,但干路电流即A的示数越大,电流表A量程为0~3 A,则干路最大电流为3 A,所以电路最小总电阻R总min=U/I=12 V/3 A=4 Ω,则R₁和R₂并联部分的最小总电阻R₁₂min=R总min-R₃=4 Ω-2 Ω=2 Ω,1/R₁₂min=1/R₁+1/R₂min,解得R₂min=2.25 Ω.

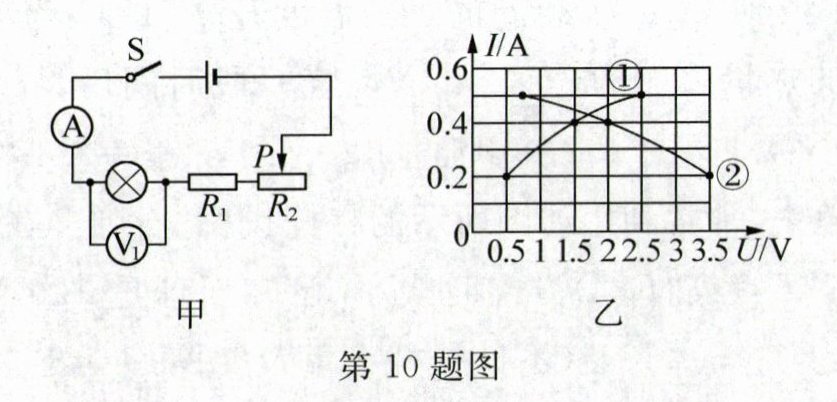

10. (2024·福建福州月考)在综合实践活动课上,小龙同学设计了如图甲所示的模拟调光灯电路.电源电压恒定$,R_1$为定值电阻.闭合开关S后,将滑动变阻器$R_2$的滑片P由最右端向左移动,直至灯泡L正常发光.此过程中,电流表A的示数随两电压表$V_1、$$V_2($电压表$V_2$未画出)示数变化的关系图像如图乙所示.灯泡正常发光时的电阻为______Ω;若$R_2$的滑片可任意滑动,为了保证灯泡的安全,电路中至少再串联一个______Ω的电阻.

答案： 5 1.5 解析:由图甲可知,闭合开关S后,灯泡、R₁、R₂串联,电压表V₁测灯泡两端的电压,电流表测电路中的电流.因为灯泡两端的电压越大时通过的电流越大,所以图乙中图线①是灯泡的I-U图像,即电流表A示数随电压表V₁示数变化的关系图像,由图线②可知,电压表V₂的示数随电流表示数的增大而减小,所以电压表V₂测滑动变阻器R₂两端的电压或R₁和R₂两端的总电压,由图乙可知,在不同电流下,两电压表的示数之和不是定值,所以电压表V₂只测滑动变阻器R₂两端的电压.当灯泡正常发光时,电路中的电流最大,由图乙可知,最大电流为0.5 A,此时灯泡两端的电压Uₗ=2.5 V,由欧姆定律可得,灯泡正常发光时的电阻Rₗ=Uₗ/I=2.5 V/0.5 A=5 Ω;由图乙可知,当电路中的电流I'=0.4 A时,灯泡两端的电压Uₗ'=1.5 V,R₂两端的电压U₂'=2 V,则电源电压U=Uₗ'+U₂'+I'R₁=1.5 V+2 V+0.4 A×R₁ ①,当滑动变阻器的滑片处于最右端时,R₂接入电路的阻值最大,此时电路中的电流最小,由图乙可知,灯泡两端的电压Uₗ''=0.5 V,R₂两端的电压U₂''=3.5 V,电路中的最小电流Iₘᵢₙ=0.2 A,则电源电压U=Uₗ''+U₂''+IₘᵢₙR₁=0.5 V+3.5 V+0.2 A×R₁ ②,联立①②可得,R₁=2.5 Ω,U=4.5 V;当灯泡正常发光时,电路的总电阻R总=U/I=4.5 V/0.5 A=9 Ω,若R₂的滑片可任意滑动,为了保证灯泡的安全,电路中至少再串联一个1.5 Ω的电阻.
