《2025年亮点给力大试卷九年级物理上册苏科版》

25. (7分)小明利用一根米尺、铁架台、钩码若干(每个重1 N)和弹簧测力计(0~5 N),进行杠杆平衡的探究实验,步骤如下:
(1)用一根细绳将米尺悬挂在铁架台上,待米尺静止后如图甲所示,需要将悬挂点的位置向______方微调,使米尺达到水平平衡,然后在悬挂点的正上方钻孔后固定在铁架台上.
(2)小明用校零后的测力计在如图乙所示的A位置施加竖直向下的拉力,使杠杆在水平位置平衡,测力计示数如图所示$,F_1= ______N,$则B点悬挂的钩码数量为______个.
(3)他将测力计重新校零后,挂在C点,用测力计将杠杆拉至如图丙所示的位置平衡,测力计与杠杆垂直,此时测力计示数为$F_2,$则$F_2______F_1.$

答案：
(1)左
(2)2 3
(3)＜ 解析:
(1)用一根细绳将米尺悬挂在铁架台上,米尺静止后左端下沉,说明左侧偏重,需要将悬挂点的位置向左方微调,使米尺达到水平平衡.
(2)由图乙可知,测力计的示数为2 N.设米尺上每小格长度为l,根据杠杆的平衡条件有$F_{1}l_{1}=F_{2}l_{2}$,即$2\ N×3l=G_{B}×2l$,解得 B 点悬挂的钩码的重力$G_{B}=3\ N$,钩码每个重1 N,则 B点悬挂的钩码数量为3个.
(3)测力计将杠杆拉至图丙所示的位置平衡,此时测力计与杠杆垂直且 OC 与图乙中 OA 等长,则动力臂、阻力与图乙中相同,阻力臂变小,根据杠杆的平衡条件可知,动力变小,则$F_{2}＜F_{1}$.

26. (9分)小华只利用两节新的干电池、一个电压表、"2.5 V 0.3 A"的灯$L_1、$"3.8 V 0.3 A"的灯$L_2、$一个额定电压为3 V的小风扇、开关和导线若干,探究串联电路的电压特点.
(1)请用笔画线代替导线,根据图甲所示电路完成图乙中的实物连线.
(2)闭合开关前,小华发现电压表指针如图丙所示,他必须进行的操作是______.
(3)调整完毕后,闭合开关,两灯均不亮,电压表示数为3 V,若只有一处故障,出现上述现象的原因可能是______.
(4)排除故障后,测得电压表示数如图丁所示,则A、B两点间电压$U_1= ______V.$
(5)为了简化操作步骤,小华仅将电压表一侧的导线从______点改至C点,记录测得的电压$U_2,$再将另一侧导线从______改至______,记录测得的电压$U_3,$比较______的关系,可以初步得出串联电路的电压特点.
(6)为了使结论具有普遍性,利用现有器材,下一步的操作是______.

答案：

(1)如图所示
(2)调零
(3)$L_{1}$断路(或AB 间断路)
(4)1.2
(5)B A 点改至 B点 $U_{2}$和$U_{1}+U_{3}$
(6)用小风扇代替任一只灯再次实验

27. (8分)探究电流与电阻的关系,所用器材有:电压为3 V的电源,电压表,电流表,滑动变阻器,阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻等.

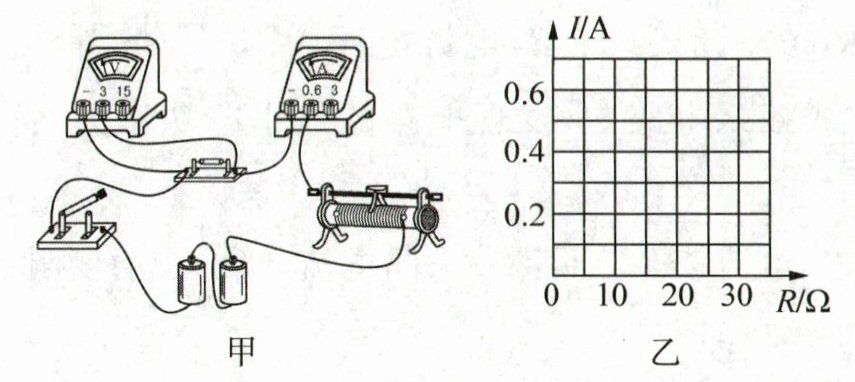

(1)先将5Ω的电阻接入图甲电路,闭合开关前,应将滑动变阻器的滑片移到最______端.
(2)闭合开关,移动滑动变阻器的滑片,当电压表的示数为2 V时,电流表的示数为0.4 A.断开开关,将5Ω的电阻换成10Ω后再闭合开关,应将滑动变阻器的滑片向______移动,直至电压表示数为2 V.
(3)实验数据如上表,请在图乙中描点,画出I-R的关系图像.
(4)为成功测得上表中的实验数据,所用滑动变阻器的最大阻值应不小于______Ω.
|实验次数|1|2|3|4|5|
|电阻R/Ω|5|10|15|20|25|
|电流I/A|0.4|0.2|0.13|0.1|0.08|

答案：

(1)左
(2)左
(3)如图所示
(4)12.5
