《2025年亮点给力大试卷九年级物理上册苏科版》

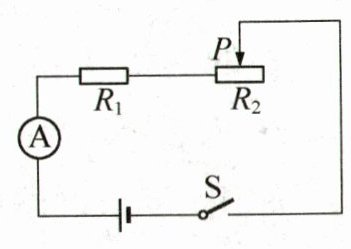

27. (6分)如图所示的电路中,电源电压保持不变,电阻$R_{1}$的阻值为12 Ω,滑动变阻器$R_{2}$标有"100 Ω 1 A"字样.闭合开关S,移动滑片P至某位置时,电流表示数为0.5 A.
(1) 求此时电阻$R_{1}两端的电压U_{1}$.
(2) 现将一个电压表正确接入电路,闭合开关S,移动滑片P,在电路安全工作的情况下,电压表示数的变化范围为6~15 V.
① 请指出电压表接入的位置,并说明理由.
② 求最小电流$I_{min}$.

答案：
(1)6V　
(2)① 电压表并联在滑动变阻器两端　见解析　② 0.25A

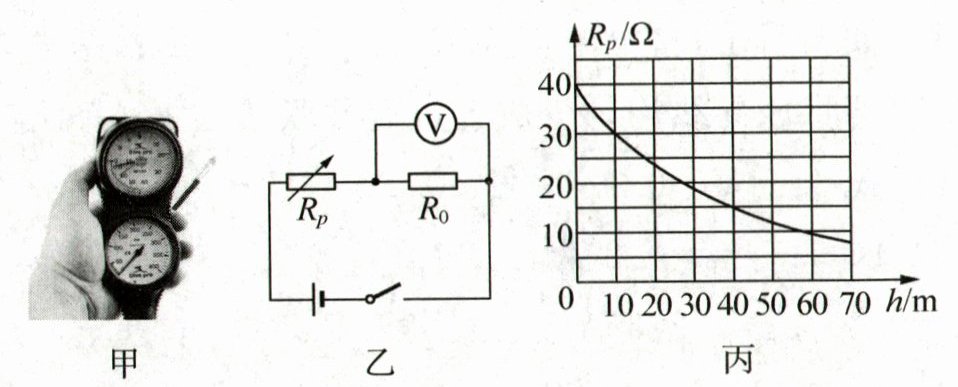

28. (9分)随着我国经济的发展,人民生活水平日益提高,我国出现了越来越多的潜水爱好者.为了保障安全,潜水员潜水时会佩戴如图甲所示的水压表和深度表.图乙是某深度表的工作原理简化电路图,电源电压U= 6 V且恒定不变,定值电阻$R_{0}= 15\Omega$,电压表量程为0~3 V,$R_{p}$是阻值随浸入水中深度变化的电阻,其变化关系图像如图丙所示,$R_{p}$允许通过的最大电流为0.24 A.求:
(1) 深度表在水面上时,电路中的电流(计算结果保留一位小数).
(2) 电压表示数为2 V时,潜水员下潜的深度.
(3) 在保证电路安全的情况下,该深度表能测量的最大深度.

答案：
(1)0.1A　
(2)10m　
(3)40m
