《2025年亮点给力大试卷九年级物理上册苏科版》

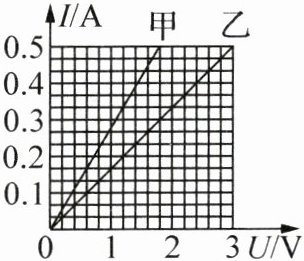

10. 如图所示为通过甲、乙两导体棒的电流与其两端电压的关系图像,下列说法正确的是( )

A.甲的长度一定小于乙
B.甲的横截面积一定大于乙
C.甲和乙的材料一定不同
D.甲的电阻一定小于乙

答案： D

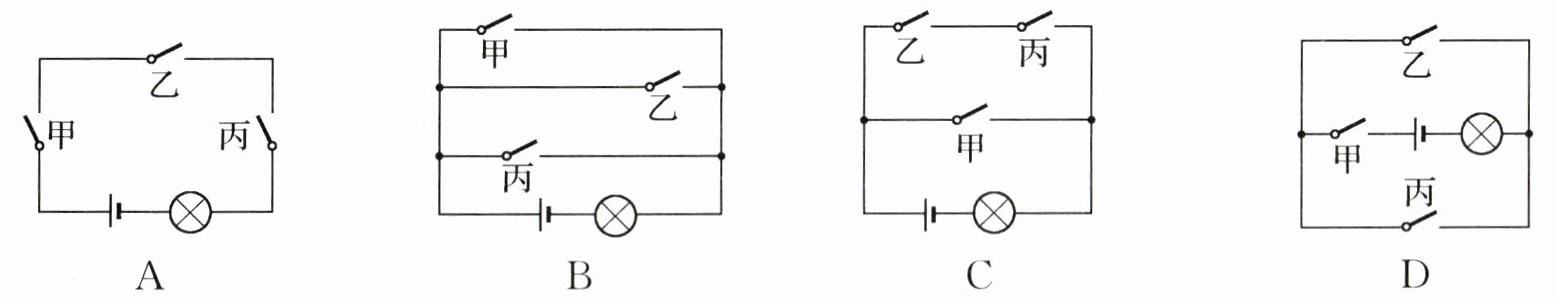

11. 某举重比赛有甲、乙、丙三名裁判,其中甲为主裁判,乙、丙为副裁判.若裁判认定杠铃已被举起,就闭合自己前面的按钮开关.当主裁判和至少一名副裁判均判定杠铃举起时,指示灯泡发光,表明运动员举重成绩有效,以下符合这一要求的电路是( )

答案： D

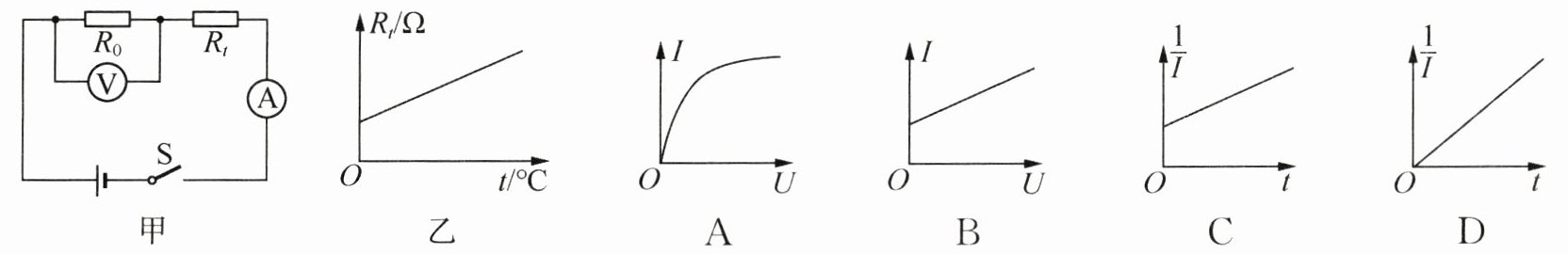

12. 如图甲所示的电路,电源电压不变,R₀为定值电阻,Rₜ为金属热电阻,其阻值随温度t的变化情况如图乙所示.闭合开关S,当金属热电阻的温度t升高时,下列表示电流表A的示数I、电压表V的示数U、温度t之间变化关系的图像中,可能正确的是( )

答案： C 解析:由图甲可知,$R_{t}$与$R_{0}$串联,电压表测$R_{0}$两端的电压,电流表测电路中的电流.由题意知,电流表A的示数为I、电压表V的示数为U,根据欧姆定律可得$I=\frac{U}{R_{0}}$,$R_{0}$阻值不变,所以I与U成正比,则I - U关系图像是一条过原点的倾斜直线,故A、B错误;设电源电压为$U_{总}$,由欧姆定律可得$I=\frac{U_{总}}{R_{0}+R_{t}}$,则$\frac{1}{I}=\frac{R_{0}+R_{t}}{U_{总}}=\frac{R_{0}}{U_{总}}+\frac{R_{t}}{U_{总}}$,$R_{0}$、$U_{总}$均不变,则$\frac{1}{I}$与$R_{t}$成一次函数关系,由图乙知$R_{t}$与温度t成一次函数关系,所以$\frac{1}{I}$与t也成一次函数关系,t = 0时$R_{t}$不为0,则$\frac{1}{I}$不为0,故C正确、D错误.

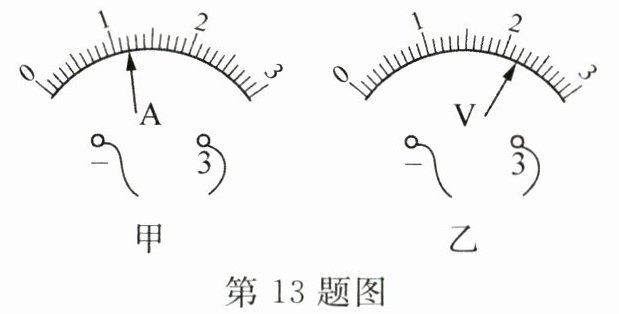

13. 图甲中电流表分度值为______A;图乙中电压表示数为______V;图甲中电流表在使用时,应使电流从______接线柱流入电表.

答案： 0.1 2.2 3

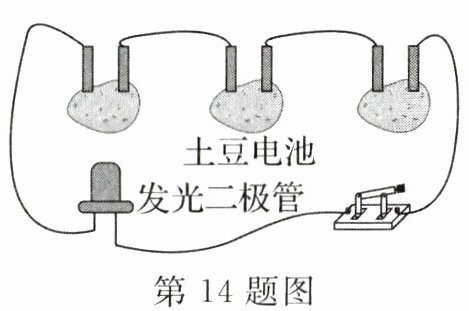

14. 小明利用"土豆电池"连成如图所示的电路,图中这些电池是______联的,这些"电池"将______能转化为电能,开关闭合后发光二极管点亮是因为电路中有______通过.

答案： 串 化学 电流

15. 汽油机工作处于压缩冲程中时,汽油机汽缸内气体内能______.图示的四冲程汽油机正处于______冲程,若其转速为600转/分,其每秒做功______次.

答案： 增大 做功 5

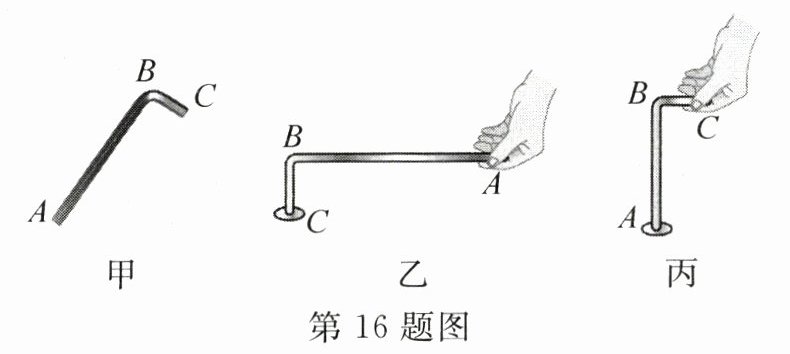

16. 如图甲所示是用于松紧内六角螺丝的扳手,AB＞BC,其使用方法如图乙、丙所示,该工具属于______(填简单机械名称),使用时可以______.图乙与图丙两种使用方法相比,图______可以更轻松地拧动螺丝.

答案： 轮轴 省力 乙
