《2025年亮点给力大试卷九年级物理上册苏科版》

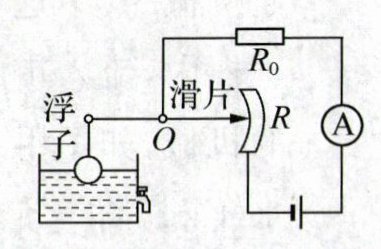

1. (2024·湖北武汉)如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动.下列说法错误的是( )


A.定值电阻R₀和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零

答案： D

2. (2024·黑龙江龙东地区)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患.物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图所示,电源电压恒定不变,R₀为定值电阻,R为气敏电阻.R的阻值随天然气浓度的增大而减小,则天然气( )


A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： D

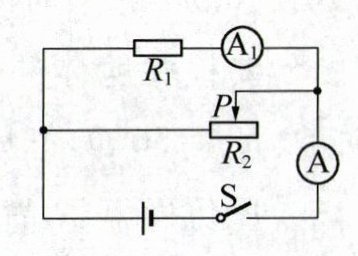

3. 在如图所示的电路中,用一个电阻$R_3$替换$R_1$后$(R_1＜R_3),$下列可能使两电流表示数与替换$R_1$前相同的方法是( )


A.增大电源电压,不移动滑片P
B.减小电源电压,不移动滑片P
C.增大电源电压,向右移动滑片P
D.电源电压不变,向左移动滑片P

答案： C

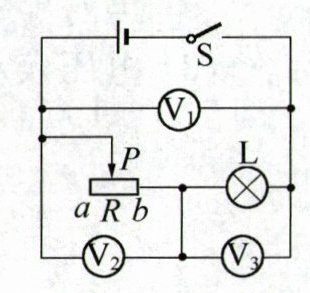

4. 如图,电源电压为3V且恒定不变,当开关S闭合后,滑动变阻器的滑片P从a端滑向b端的过程中,三只电压表示数变化的数值分别为$ΔU_1、$$ΔU_2、$$ΔU_3.$下列情况可能出现的是( )

$A. ΔU_1= 3V、$$ΔU_2= 2V、$$ΔU_3= 1V$
$B. ΔU_1= 0V、$$ΔU_2= 1V、$$ΔU_3= 1V$
$C. ΔU_1= 0V、$$ΔU_2= 1V、$$ΔU_3= 2V$
$D. ΔU_1= 3V、$$ΔU_2= 1V、$$ΔU_3= 1V$

答案： B

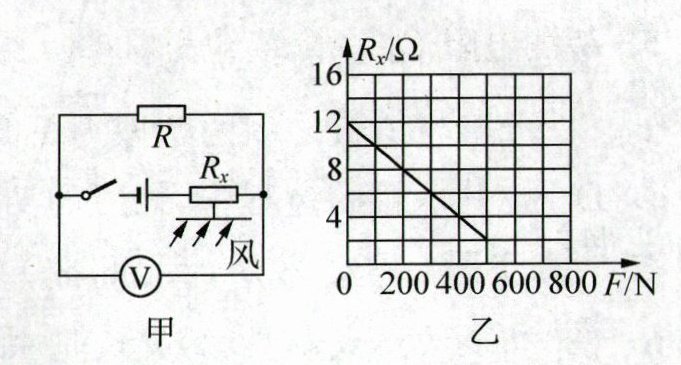

5. 新趋势 综合实践 (2025·江苏南通月考)在中学生科技创新大赛中,某参赛小组设计了一种测定风力大小的装置如图甲所示,迎风板与力敏电阻Rₓ连接,工作时迎风板总是正对风吹来的方向.力敏电阻的阻值随风力变化而变化,其阻值Rₓ与风力F的关系如图乙所示,电压表的读数范围为0~8V.电源电压恒为12V,定值电阻R为4Ω.下列选项正确的是( )


A.开关闭合后,无风时电压表的示数是4V
B.当风力增大时,电路中的电流变小
C.电压表示数为6V时,风力是450N
D.该装置所能测量的最大风力为500N

答案： D 解析:由图甲可知,R与Rₓ串联,电压表测R两端的电压,由图乙可知,无风时Rₓ=12 Ω,此时电路中的电流I=U/R+Rₓ=12 V/4 Ω+12 Ω=0.75 A,则电压表的示数Uᵣ=IR=0.75 A×4 Ω=3 V,故A错误;由图乙可知,风力增大时,力敏电阻的阻值减小,电路的总电阻减小,由I=U/R可知,电路中的电流变大,故B错误;当电压表示数为6 V,即Uᵣ'=6 V时,电路中的电流I'=Uᵣ'/R=6 V/4 Ω=1.5 A,Rₓ两端的电压Uₓ=U-Uᵣ'=12 V-6 V=6 V,则力敏电阻的阻值Rₓ'=Uₓ/I'=6 V/1.5 A=4 Ω,由图乙可知,此时的风力为400 N,故C错误;当所测风力最大时,Rₓ的阻值最小,电路中电流最大,则电压表的示数最大,即Uᵣ大=8 V,Rₓ两端的电压Uₓ'=U-Uᵣ大=12 V-8 V=4 V,电路中的电流I''=Uᵣ大/R=8 V/4 Ω=2 A,则力敏电阻的阻值Rₓ''=Uₓ'/I''=4 V/2 A=2 Ω,由图乙可知,该装置所能测量的最大风力为500 N,故D正确.
