《2025年亮点给力大试卷九年级物理上册苏科版》

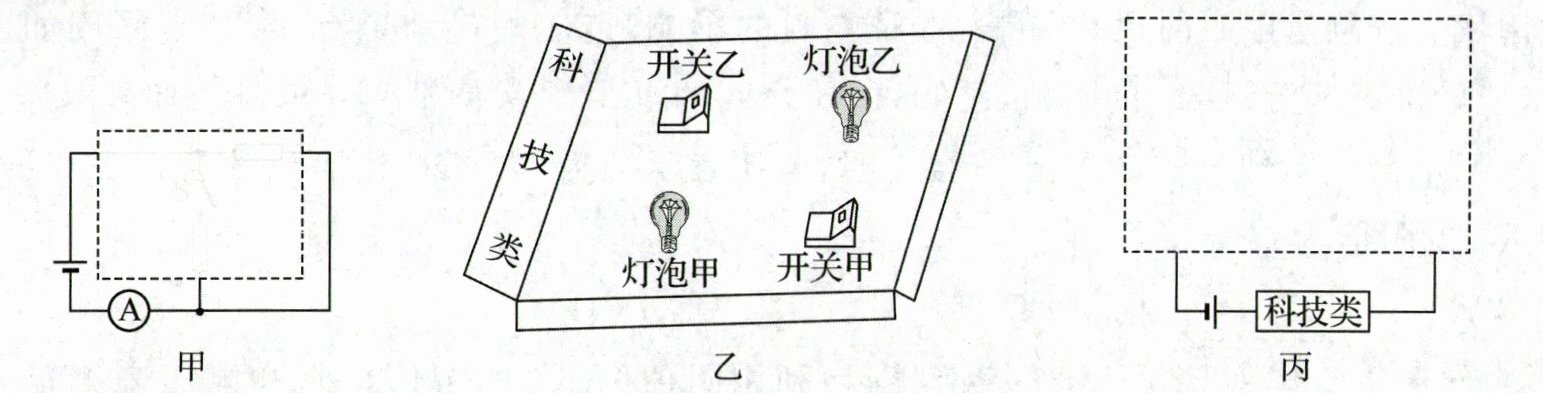

11. (8分)按要求作图.
(1) 如图甲所示的电路,电源电压保持不变,虚线框内的电路中接有两个阻值相同的电阻.当开关S由闭合到断开时,电流表的示数减小到一半.请在虚线框内画出连接的电路图.
(2) 新趋势 情境素材 (2025·四川成都月考)某次知识竞赛中,题目涉及科技、文学、历史、民俗等多方面,每一类题是一块独立的答题板,双方各有一次答题机会,其中科技类题答题板如图乙.开始时,双方的灯都亮着,若甲队回答正确,闭合开关Sₐₐ,为乙队灭灯;若乙队回答正确,闭合开关S乙,为甲队灭灯;显示"科技类"的电子屏幕一直亮着,最后比较双方剩余(亮着)的灯数决定胜负.请在图丙的虚线框中将电路图补充完整.

答案：

(1)如图所示 或
(2)如图所示

12. (8分)按要求作图.

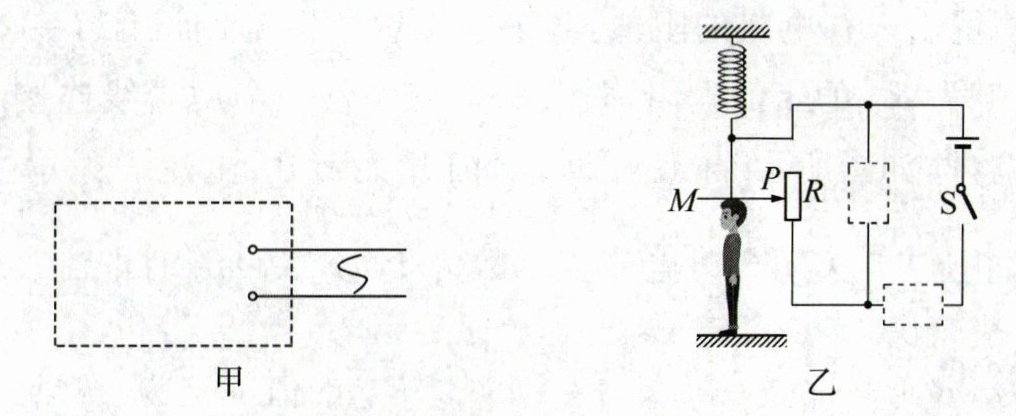

(1) (2025·黑龙江哈尔滨期中)长距离输电的两条输电线的电阻很大,当输电线某处发生短路时,整个输电线路的电阻会发生改变.请你利用学过的电学知识,在图甲虚线框内,利用电压表、电流表、开关和电源为检修人员设计一个检修电路,以确定输电线短路的位置,便于检修.
(2) 如图乙所示为一身高测量仪的电路图,请在"─□─""Ⓐ"或"Ⓥ"中选两个填入虚线框,要求被测人身高变高时电表的示数变大.

答案：

(1)如图所示
(2)如图所示
