《2025年亮点给力大试卷九年级物理上册苏科版》

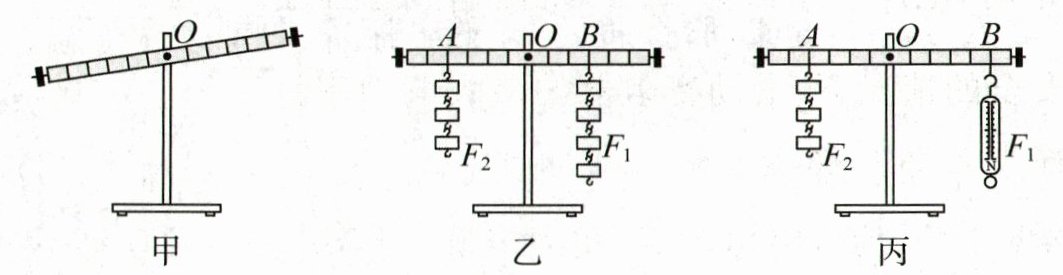

24. 新素养 科学探究 (6 分)在“探究杠杆的平衡条件”实验中:

(1)实验前,杠杆静止在图甲所示的位置,此时杠杆______(选填“平衡”或“不平衡”).
(2)下一步的操作应该将图甲右端的平衡螺母向______(选填“左”或“右”)调节,使杠杆在水平位置平衡.
(3)在图乙中,左右两边各加挂一个钩码,杠杆向______(选填“左”或“右”)倾斜.

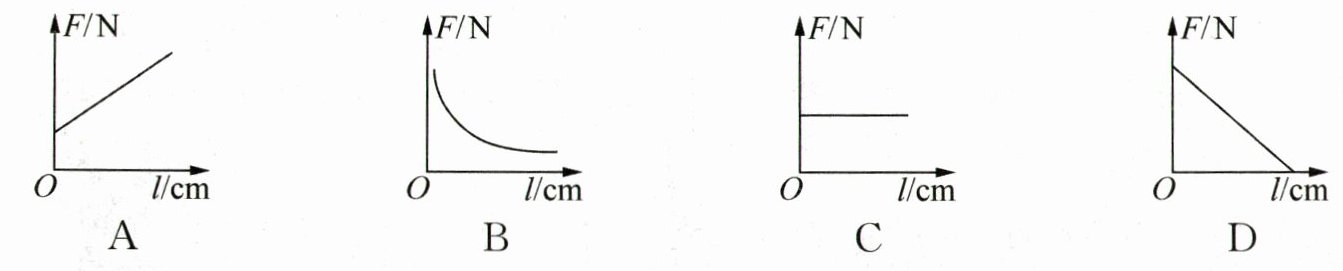

(4)保持图丙中左边钩码的个数和位置不变,在右端用弹簧测力计竖直向下拉杠杆,弹簧测力计从 B 点向支点 O 移动过程中(未到 O 点),杠杆始终保持水平平衡,大致可以反映拉力 F 的大小随它的力臂 l 变化的关系的是______.

答案： （1）平衡 （2）右 （3）左 （4）B

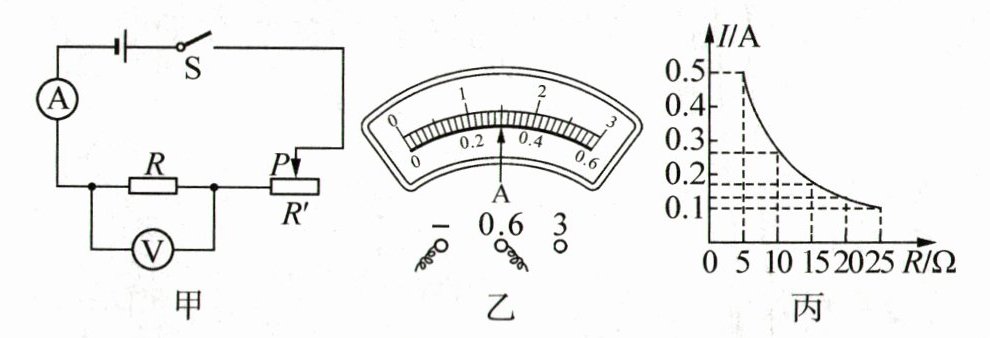

25. (6 分)小华利用如图甲所示的电路探究“电流与电压的关系”,定值电阻的阻值分别为 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω,滑动变阻器上标有“20 Ω 1 A”字样.

(1)开关闭合前,小华发现电流表的指针指在零刻度线左侧,其原因是______(填字母).
A. 电流表所选量程太大
B. 电流表指针没有校零
C. 电流表正、负接线柱接反了
(2)解决以上问题后进行实验,并将测量数据记录到表格中,第 5 次实验电流表示数如图乙,此时通过电阻的电流为______A.分析表中数据可得:当电阻一定时,______.
(3)小华利用图甲所示电路继续探究“电流与电阻的关系”,图丙是根据测得的实验数据绘制的电流 I 随电阻 R 变化的图像.由图像可知,R 两端的电压为______V;当 R 的电阻由5 Ω更换为 10 Ω时,闭合开关后,电压表的示数______(选填“变大”或“变小”),此时应向______(选填“左”或“右”)移动滑片,使电压表的示数与上次相同,进而读取电流表示数.

答案： （1）B （2）0.30 电流与电压成正比 （3）2.5 变大 右

26. (8 分)小明同学在“测小灯泡额定电功率”的实验中,根据提供的器材:电压恒为 5 V 的电源、额定电压为 2.5 V 的待测小灯泡 L、电流表、电压表、开关和导线若干,另有标有“30 Ω 0.5 A”的滑动变阻器$ R_1$和标有“5 Ω 1 A”的滑动变阻器$ R_2,$完成以下实验.
(1)检查电路,小明发现一根导线连接错误,请将图甲中连接错误的导线打“×”,并用笔画线代替导线将电路连接正确.

(2)改正所有问题并正确完成实验,当电压表示数为 1.5 V 时,为使小灯泡正常发光,滑片 P应向______(选填“左”或“右”)移动.小明根据实验数据绘制出如图乙的 I - U 图像,由图像可知,小灯泡的额定功率为______W;他还发现图像是曲线,原因是小灯泡灯丝的电阻随温度的______而变大.
(3)本实验选择的滑动变阻器是______(选填$“R_1”$或$“R_2”).$
(4)另一小组为了测量已知额定电压为U额的小灯泡的额定功率,设计了图丙所示的电路(R₀为阻值已知的定值电阻,R 为滑动变阻器).
①断开开关$ S_1、$闭合开关$ S_2,$移动滑动变阻器滑片 P,当电流表示数为______时,小灯泡恰好正常发光;
②保持滑动变阻器滑片位置不变,闭合开关$ S_1、$断开开关$ S_2,$记下电流表示数为 I;
③推导出小灯泡的额定功率表达式P额= ______(用物理量U额、R₀和 I 表示).

答案： （1）如图所示 （2）右 0.625 升高 （3）R₁ （4）①Uₗₐₙ/R₀ ③Uₗₐₙ(I - Uₗₐₙ/R₀) 解析:（2）当电压表示数为1.5V时,小于小灯泡的额定电压2.5V,为使小灯泡正常发光,应使其两端电压增大,由串联电路的电压规律可知,应减小滑动变阻器两端的电压,则应减小滑动变阻器接入电路的阻值,所以滑片P应向右移动;由图乙可知,小灯泡两端的电压为2.5V时,通过小灯泡的电流为0.25A,则小灯泡的额定功率Pₗ=UₗIₗ=2.5V×0.25A=0.625W;图像是曲线,是因为小灯泡灯丝的电阻随温度的升高而增大.（3）小灯泡正常发光时,电路中的电流I=Iₗ=0.25A,滑动变阻器两端的电压Uₛₗᵢdₑ=U - Uₗ=5V - 2.5V=2.5V,则滑动变阻器接入电路的阻值Rₛₗᵢdₑ=Uₛₗᵢdₑ/I=2.5V/0.25A=10Ω＞5Ω,所以,本实验选择的滑动变阻器是R₁.（4）①断开开关S₁、闭合开关S₂,小灯泡L和定值电阻R₀并联,电流表测通过R₀的电流,移动滑动变阻器滑片P,当电流表示数为Uₗₐₙ/R₀时,R₀两端电压为Uₗₐₙ,小灯泡两端电压也为Uₗₐₙ,小灯泡恰好正常发光;②保持滑动变阻器滑片P位置不变,闭合开关S₁、断开开关S₂,电路连接关系不变,电流表改测小灯泡和定值电阻的总电流,则小灯泡的额定电流Iₗₐₙ=I - I₀=I - Uₗₐₙ/R₀;③推导出小灯泡的额定功率表达式Pₗₐₙ=UₗₐₙIₗₐₙ=Uₗₐₙ(I - Uₗₐₙ/R₀).
