《2025年亮点给力大试卷九年级物理上册苏科版》

26. (8分)在"探究电流与电阻关系"的活动中,器材有:学生电源(大小可调)、电流表、电压表、滑动变阻器$R_1(25Ω 2 A)、$开关、五个定值电阻R₀(5Ω、10Ω、15Ω、20Ω、25Ω)、导线若干.

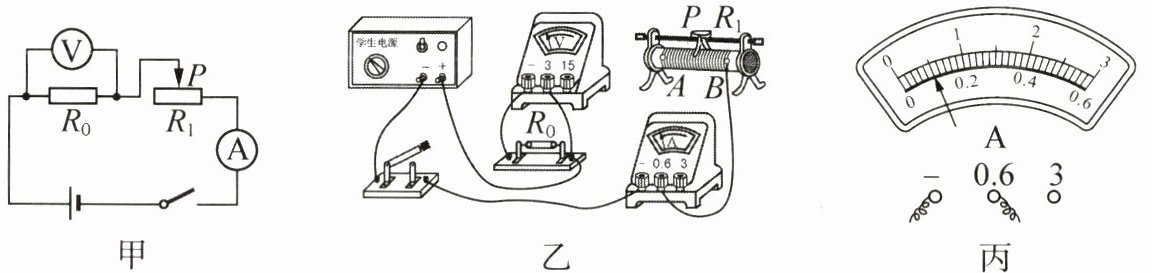

(1) 小明根据图甲连接了图乙实物电路,请你在图乙中用笔画线代替导线将电路图补充完整.
(2) 开关闭合后无论怎样移动滑动变阻器的滑片P,电流表无示数,且电压表指针有明显偏转,则电路中故障原因可能是______;排除故障后开始实验,先将5Ω定值电阻连入电路,闭合开关前,将滑动变阻器的滑片移到______(选填"A"或"B")端,闭合开关后,电流表示数如图丙所示,据此可知电源电压此时为______V.
(3) 接着小明移动滑片P,使电压表的示数为1 V,并记下电流值;断开开关,将5Ω定值电阻更换为10Ω的定值电阻,滑片P移到阻值最大一端,闭合开关后接下来的操作是______,并记下此时电流表的示数.
(4) 再次断开开关,将10Ω定值电阻更换成15Ω定值电阻,小明发现无法顺利实验.请教老师后知道,为保证15Ω、20Ω、25Ω定值电阻都能继续探究,须将电源电压至少调低至______V才能利用原设定电压完成探究.完成实验后得出结论:______.

答案：
（1）如图所示 （2）定值电阻断路 A 3（3）移动滑片，使电压表示数为 1 V （4）2 电压一定时，通过导体的电流与电阻成反比　　　　　　

27. 新素养 科学探究 (9分)小华在探究"液体电阻大小与哪些因素有关",她提出了如下猜想:

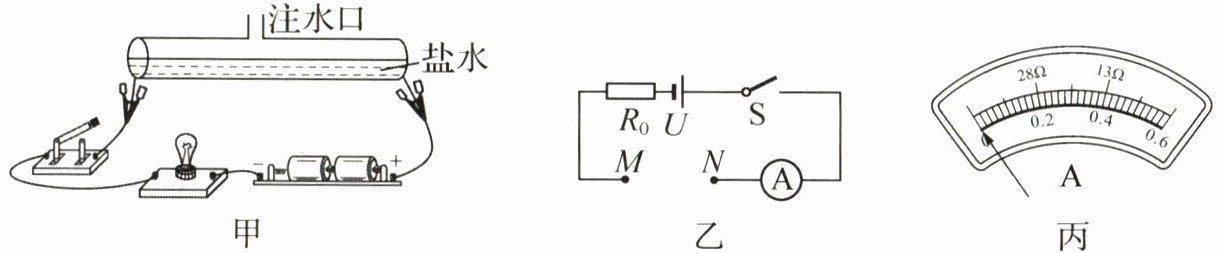

A. 可能与液体的浓度有关;B. 可能与液体的体积有关.实验器材有:两端接有金属接线柱的塑料管、电池、开关、小灯泡、导线,将上述器材组装成如图甲所示的电路进行实验.

(1) 利用此装置还能提出一个可进行实验探究的合理猜想是:液体电阻大小可能与液体的______有关.
(2) 小华将适量盐水从注水口倒入塑料管中并闭合开关,观察到小灯泡发光,由此说明盐水是______(选填"导体"或"绝缘体").
(3) 实验中电阻大小是根据______进行判断.
(4) 探究猜想B时,用注射器缓慢地从塑料管中抽取部分盐水,小灯泡的亮度逐渐变暗.于是得出结论:液体浓度一定时,体积越小,电阻越大.分析操作过程及联系所学的"影响导体电阻大小的因素",这一实验过程是否能完整验证猜想B?______(选填"能"或"不能"),原因是______.
(5) 如图乙是小华设计的测量电阻的电路,R₀为定值电阻,U为电源电压,电流表选用0～0.6 A的量程,在M、N之间接入待测电阻,可以在电流表刻度盘的上侧标出待测电阻的阻值.如图丙所示,小华已经标出了部分待测电阻的阻值,由电流表刻度盘数据可知:该电路中,定值电阻R₀= ______Ω,电源电压U= ______V.

答案： （1）横截面积 （2）导体 （3）小灯泡的亮度（4）不能 没有控制液体的横截面积不变（5）2 6 解析:（1）利用此装置进行实验，通过加入盐水的多少，改变液体的横截面积，可以探究液体电阻大小与液体的横截面积的关系，所以猜想:液体电阻大小可能与液体的横截面积有关。（2）将适量盐水从注水口倒入塑料管中并闭合开关，观察到小灯泡发光，说明盐水容易导电，所以盐水是导体。（3）实验中电阻大小是根据小灯泡的亮度进行判断的，采用了转换法。（4）因为导体电阻的大小受横截面积的影响，用注射器缓慢地从塑料管中抽取部分盐水，盐水的体积变小，同时盐水的横截面积也变小，没有控制盐水的横截面积不变，不能验证盐水电阻与体积的关系。（5）由图丙可知，当 I₁=0.2 A 时，R₁=28 Ω；I₂=0.4 A 时，R₂=13 Ω。由图乙可知，在测量电阻时，定值电阻 R₀ 与待测电阻 R 串联，由 I=U/R 和串联电路的电压规律可得，测量 R₁ 时电源电压 U=U₀+U₁=I₁(R₀+R₁)=0.2 A×(R₀+28 Ω) ①，测量 R₂ 时电源电压 U=U'₀+U₂=I₂(R₀+R₂)=0.4 A×(R₀+13 Ω) ②，联立①②，解得 R₀=2 Ω，U=6 V。
