21. (6 分)按题目要求作图.

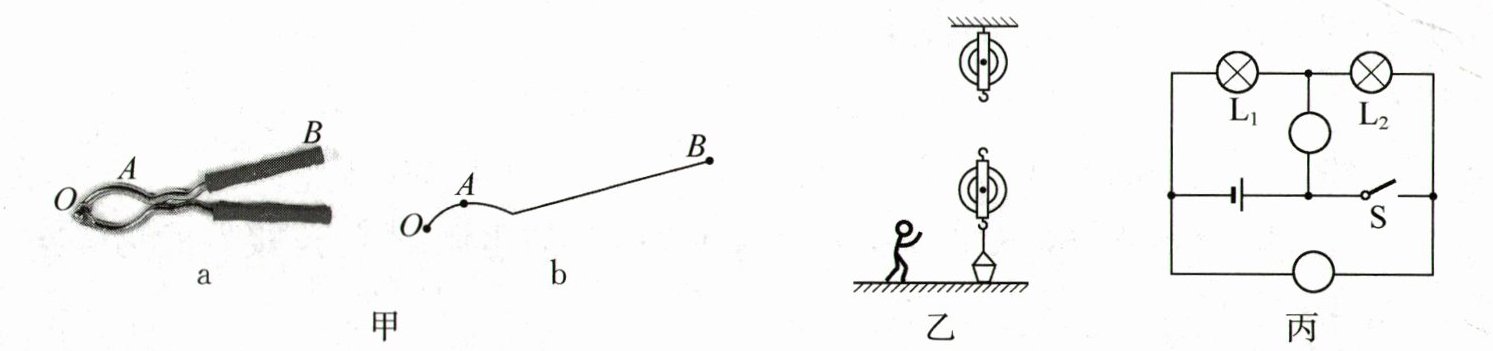

(1) 如图甲 a 所示是个压核桃钳子,其简化示意图如图甲 b 所示,请在图 b 中画出压核桃时的最小动力$ F_1 $的示意图.
(2) 如图乙所示,人站在地面使用该滑轮组向下拉绳提升水桶,请画出拉绳的绕法.
(3) 如图丙所示,请在图中的“○”里填上合适的电表符号,使开关 S 闭合后,小灯泡均能发光.

答案：
（1）如图所示

（2）如图所示

（3）如图所示

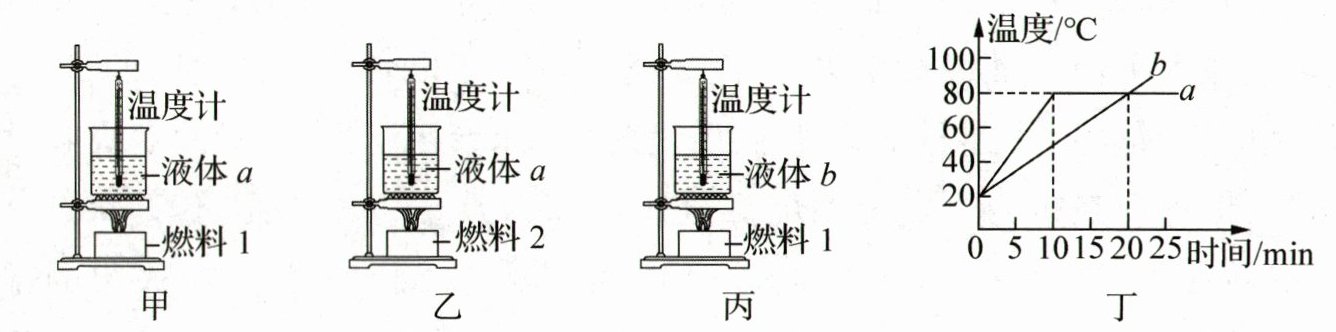

22. 新素养 科学探究 (5 分)如图所示,甲、乙、丙三图中装置完全相同,燃料的质量都是 10 g,烧杯内的液体质量和初温也相同.

(1) 下列说法正确的是______.
A. 比较不同燃料的热值,可以选择乙、丙两图
B. 比较不同燃料的热值,可以选择甲、丙两图
C. 比较不同液体的比热容,可以选择甲、丙两图
D. 比较不同液体的比热容,可以选择乙、丙两图
(2) 为了研究不同物质吸热升温的现象,利用其中两幅图进行实验,根据记录的数据作出了两种液体的温度随时间变化的图像,如图丁所示.
① 实验中,用______(选填“加热时间”或“温度计示数的变化”)间接反映液体吸收热量的多少.
② 由图丁可以看出,液体 a 的比热容______液体 b 的比热容,上述两种液体中选择液体______作为汽车发动机的冷却剂较好.
(3) 为了比较不同燃料的热值,利用其中两幅图进行实验,点燃燃料,经过相同的一段时间后,小明发现其中一只烧杯中的液体温度升高得多,据此能否判断出该烧杯下方燃料热值的大小,答:______.

答案： （1）C （2）① 加热时间 ② 小于 b （3）不能
