《2025年亮点给力大试卷九年级物理上册苏科版》

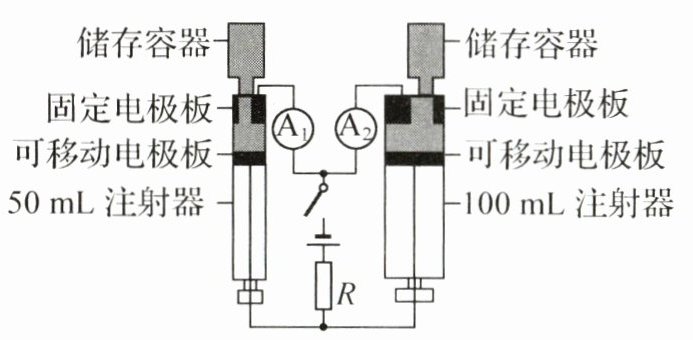

25. (8 分)某兴趣小组用如图的液体电阻演示器来探究影响电阻大小的因素.装置中的储存容器内装同种导电液体,通过调节可移动电极板可以改变注射器内导电液体的长度.电源电压恒定不变,R 为未知阻值的定值电阻.

(1)该装置中电阻 R 的作用是______.

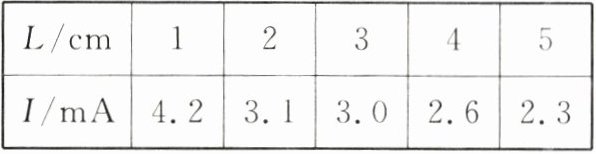

(2)该小组通过实验得到左边注射器中的电流与导电液体长度的关系如表所示,分析可知,液体的电阻和液体长度的关系为:在液体种类和横截面积相同时,液体的长度越长,液体的电阻越______.实验中采用的研究方法是转换法和______法.

| L/cm | 1 | 2 | 3 | 4 | 5 |
| I/mA | 4.2 | 3.1 | 3.0 | 2.6 | 2.3 |
(3)实验过程中,当两个注射器中的液柱长度相同时,发现电流表$A_{1}示数小于A_{2}$示数,由此得到的结论是______.
(4)断开开关,更换左边注射器中的导电液体,当液柱长度与表中某次长度相同时,比较更换前后电流表$A_{1}$的示数,可探究液体的电阻和______的关系.

答案： （1）保护电路 （2）大 控制变量 （3）在液体种类和长度相同时,液体的横截面积越大,电阻越小 （4）液体种类

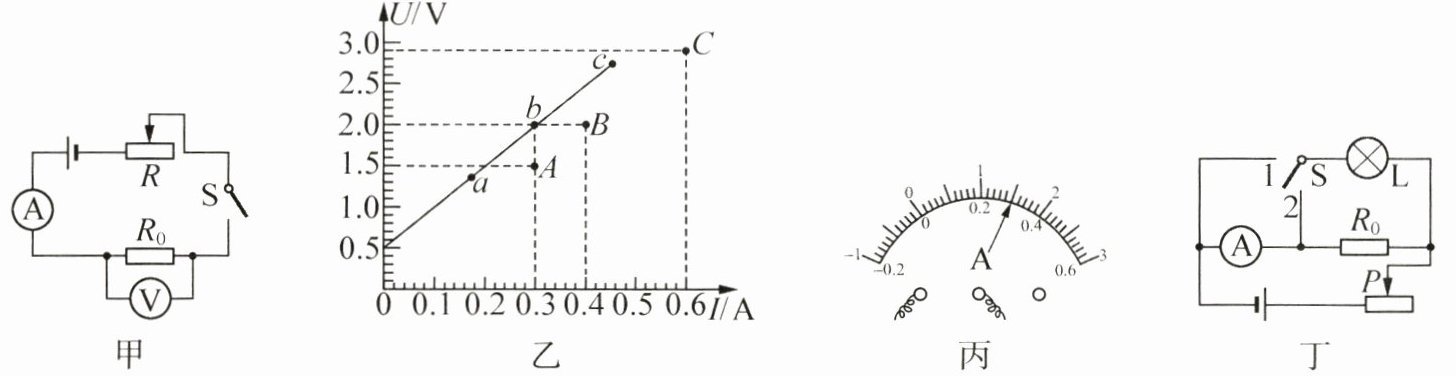

26. (12 分)某小组同学在进行“伏安法”测电阻实验时,连接了如图甲电路,闭合开关,移动滑动变阻器滑片,多次测量并记录实验数据.小组同学将第一次实验测得的数据绘制成图乙中的 a、b、c,发现电压表未调零,将电压表调零后,重做实验,第二次测量数据如图乙中的 A、B、C.

(1)闭合开关前,应将滑动变阻器的滑片 P 移至最______(选填“左”或“右”)端.图丙是该小组在一次测量中的电流表指针位置,其示数为______A.
(2)分析图乙中的第二次测量数据,待测电阻的阻值是______Ω(结果保留一位小数).
(3)小组同学讨论发现,利用第一次的测量数据,能求出第一次实验中电压表接入电路前指针所指的刻度值,也能求出被测电阻的阻值.分析图乙,写出第一次实验电压表接入电路前指针所指的刻度值:______,并说明理由:______.
(4)小南设计了如图丁所示的电路来测量小灯泡 L 正常工作时的电阻,已知电源电压恒定,定值电阻阻值为$R_{0}$,小灯泡正常工作时的电压为$U_{0}$,实验步骤如下:
① 将开关 S 拨到触点 1,调节滑片 P,使电流表的示数为______;
② 保持滑动变阻器的滑片位置不动,再将开关 S 拨到触点 2,读出电流表的示数为 I;
③ 根据实验数据,计算出小灯泡正常工作时的电阻$R_{L}= $______(用$U_{0}$、$R_{0}$和 I 表示).

答案： （1）右 0.3 （2）4.9 （3）0.5 V 延长a、b、c三点的连线,与纵轴相交于0.5 V （4）①$\frac{U_0}{R_0}$ ③$\frac{U_0R_0}{IR_0-U_0}$
