《2025年亮点给力大试卷九年级物理上册苏科版》

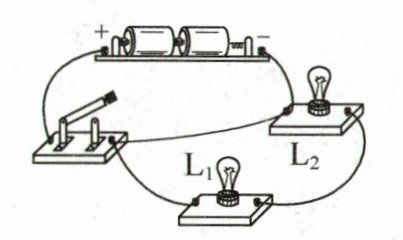

26. 新素养 科学探究 (10分)探究与并联电路相关的实验,实验探究小组连接的并联电路如图所示.
|位置|1|2|3|
|电压/V|2.5|2.5|2.5|


(1) 老师认为电路连接有错误,探究小组成员检查之后发现连错了一根导线,请你找到图中错误的连线,用"×"标注出来,并重新画一根正确连接的导线.
(2) 连接好电路后,小组成员想要一起探究一下并联电路各用电器之间是否相互影响.小组成员猜想:并联电路的各用电器应当是相对独立、互不影响的.小雨将一个灯泡从灯座上取下,闭合开关,发现另一个灯泡______(选填"发光"或"不发光");分析现象,大家一致认为猜想是正确的.上述探究过程经历了:提出问题—猜想—______—得出结论.
(3) 大家找到一个电压表,想要探究一下并联电路的电压规律,下面是大家确定的几个测量位置,其中没有必要的是______.
A. 灯泡$L_1$两端
B. 灯泡$L_2$两端
C. 电源两端
D. 开关两端
(4) 确定好三个测量位置后进行实验,获得的实验数据如上表.通过实验数据可以得出并联电路的电压规律:______(用文字描述).

答案：

(1)如图所示　
(2)发光　进行实验　
(3)D
(4)在并联电路中，电路两端的总电压与各支路两端的电压相等
　　　　　　　

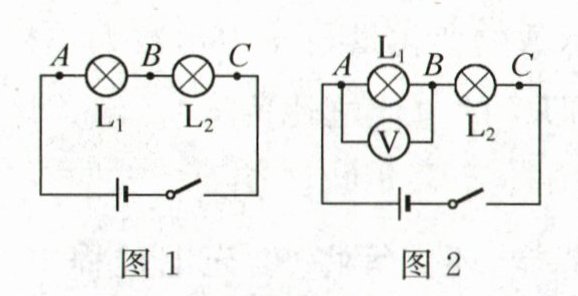

27. (8分)在做"探究串联电路的电压规律"实验时,有多个灯泡可供选择,小明把两只灯泡$L_1、$$L_2$串联接入电路,如图1所示.
|实验次数|AB间电压$U_1/V$|BC间电压$U_2/V$|AC间电压$U_3/V$|
|1|2.0|2.5|4.5|
|2|2.4|2.1|4.5|
|3|1.9|2.6|4.5|


(1) 闭合开关后,两灯均不亮,当分别把电压表并联接在图1中A、B两点,B、C两点及A、C两点时,测得的数据是:Uₐв= 0V,Uвс= 4.5V,Uₐс= 4.5V.则故障可能是______.
(2) 排除故障后实验正常进行,分别把电压表并联接在图1中A、B两点、B、C两点及A、C两点,观察电压表示数,并记录实验数据如上表.分析三组实验数据,可得出结论的表达式是______.
(3) 实验完成后,同组的小杨同学认为,每次操作都需要将电压表拆接至AB、BC、AC两端,太过繁琐,她认为只需进行两个简单的操作就可以了,如图2所示:
① 在测$L_2$两端的电压时,电压表所接的B接点不动,只需断开A接点,并改接到C接点上;
② 测总电压时,电压表所接的A接点不动,只需断开B接点,并改接到C接点上.
聪明的小亮同学马上对她的方法给予了否定.他认为在进行操作①时,会出现的问题是______;而在进行操作②时,会出现的问题是______.

答案：
(1)L₂断路　
(2)U₃=U₁+U₂　　
(3)电压表指针反偏　电压表示数超过量程
