《2025年亮点给力大试卷九年级物理上册苏科版》

6. (4分)按要求作图.

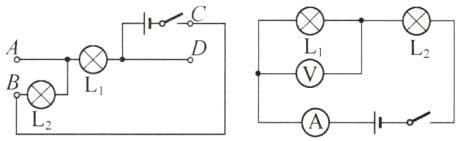

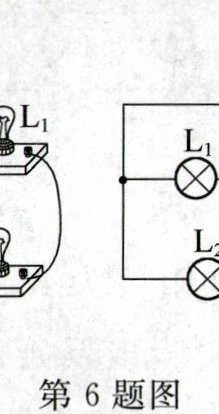

(1) 用笔画线代替导线,连接图甲中实物电路,使电灯$L_1、$$L_2$串联.
(2) 请在图乙中圆圈内分别填入电流表或电压表的符号,要求开关闭合时两灯均能发光.

答案：

(1)如图所示
(2)如图所示

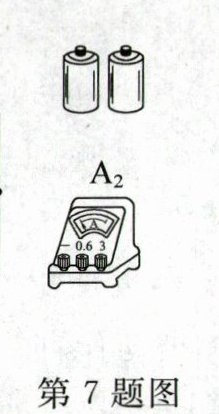

7. (2分)根据图甲所示的电路图,将图乙所示的实物元件正确连接起来.(通过两个灯泡的电流都约为0.5 A)

答案：
如图所示

8. (6分)按要求作图.

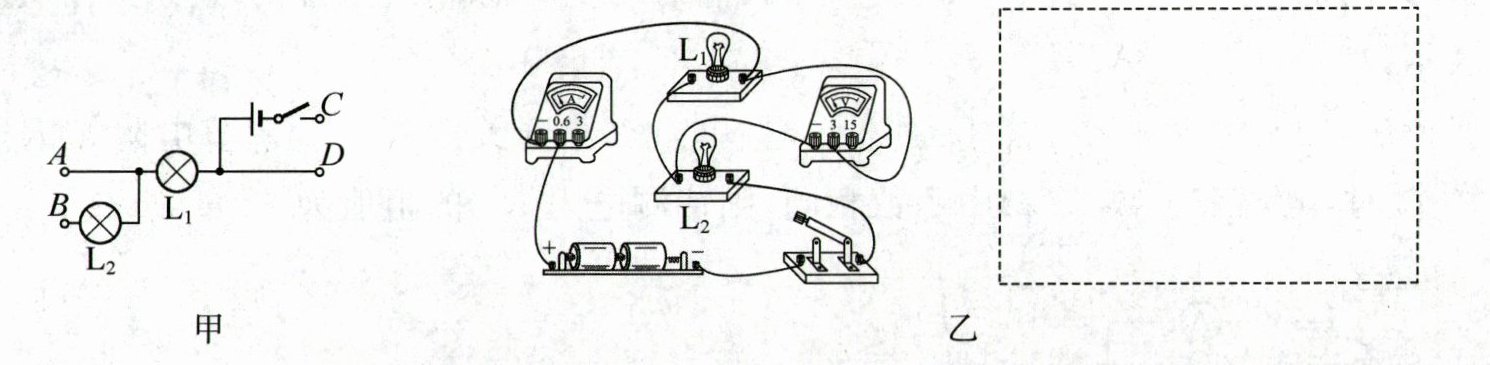

(1) 如图甲所示电路中,请用笔画线代替导线连接相应的接线柱,使灯$L_1、$$L_2$串联.
(2) 根据如图乙所示实物电路,在虚线框内画出对应的电路图.

答案：

(1)如图所示
(2)如图所示

9. (6分)按要求作图.

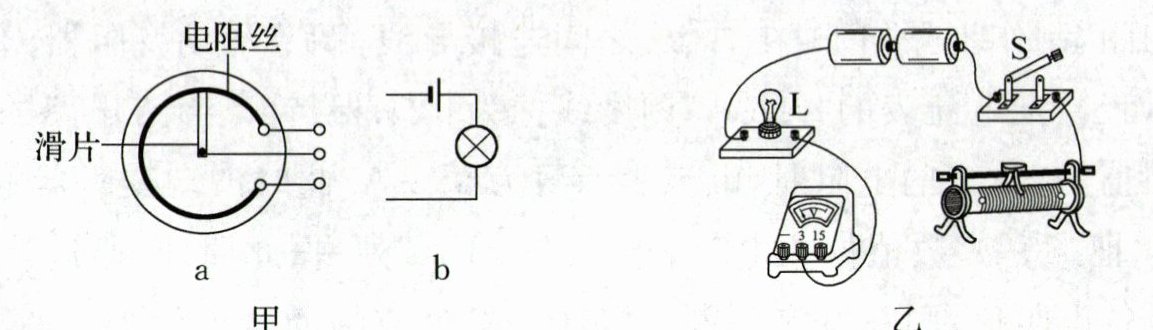

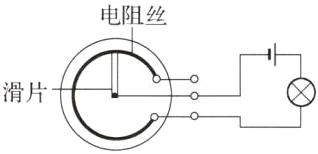

(1) 如图甲,a是小明家台灯的电位器示意图,小明发现顺时针旋转旋钮(滑片)时,灯泡变暗,请你帮小明把该电位器连入b图电路中.
(2) 如图乙所示,将电路连接完整,要求闭合开关S,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡电压.(导线不要交叉)

答案：

(1)如图所示
(2)如图所示

10. (6分)按要求作图.

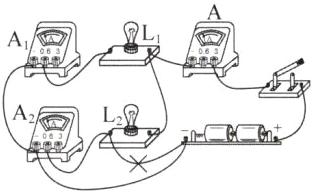

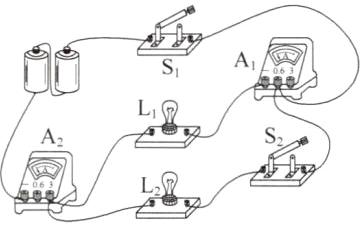

(1) 小明做"探究并联电路中电流的规律"实验时连接的电路如图甲所示.该电路有一根导线接错了,在这根线上打"×",然后用笔画线代替导线画出正确的连线.

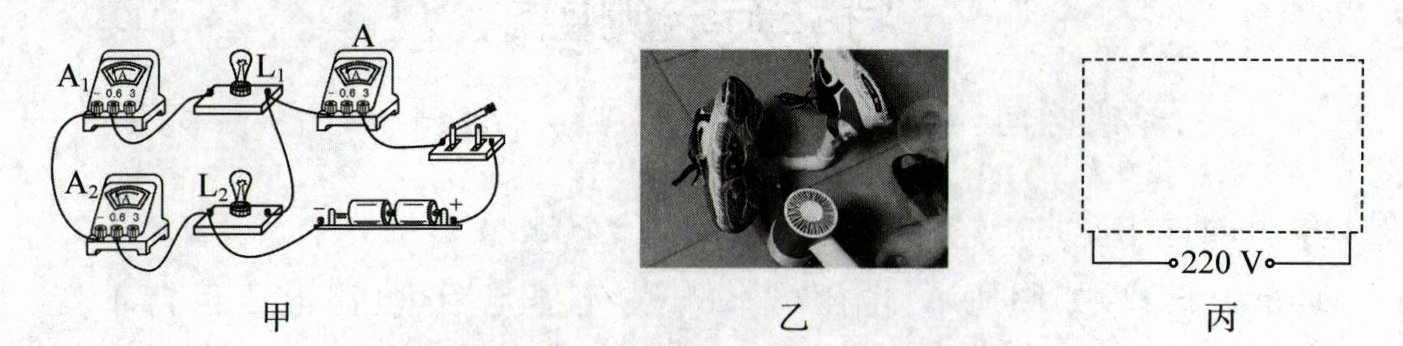

(2) 新素养 科学思维 (2025·河南周口月考)在项目化学习中,科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干机,如图乙,可实现冷风吹干和热风烘干两种功能,但不准工作时只加热不吹风,出现"干烧"现象.其内部电路由两个开关、一个电动机(─M─)和一个发热电阻(─□─)组成,请你在图丙虚线框内画出烘干机内部电路图.

答案：

(1)如图所示
(2)如图所示
