《2025年亮点给力大试卷九年级物理上册苏科版》

26. (12分)小杰和小亮在"测量小灯泡电阻"的实验中,准备了以下器材:电源、小灯泡(额定电压为2.5 V)、电流表、电压表、规格为"20 Ω 1 A"的滑动变阻器、开关、导线若干.

(1)闭合开关前应将滑动变阻器的滑片P调至______端.
(2)正确连接电路后,闭合开关S,移动滑片P,小灯泡始终不亮,电流表指针几乎不偏转,电压表有示数,则故障原因是______.

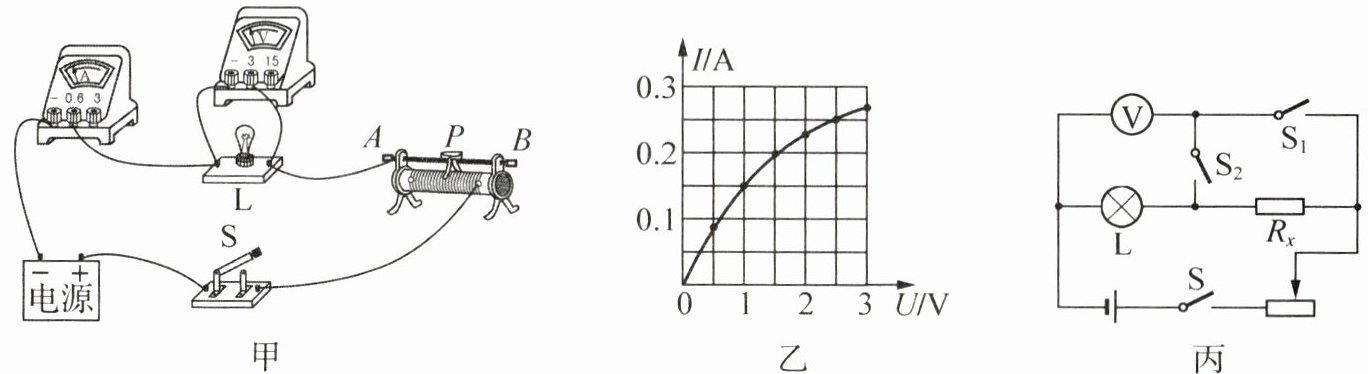

(3)故障排除后,进行多次测量,作出了小灯泡的I-U图像,如图乙,小灯泡正常发光时的电阻为______Ω.
(4)如图丙,小亮用该小灯泡和电压表测未知电阻Rₓ的阻值.步骤如下:① 断开$S_1,$只闭合S、$S_2,$移动滑片,使电压表示数为1 V;② 保持滑片位置不变,______,读出电压表示数为2.8 V;③ Rₓ的阻值为______Ω.
(5)小杰认为此方法无法多次测量,你______(选填"赞同"或"不赞同")小杰的说法.

答案：
(1)A　
(2)小灯泡断路　
(3)10　
(4)②断开S2，只闭合S、S1　③12　
(5)不赞同

27. 新趋势 综合实践 (10分)跨学科实践:制作一个简易体重计.
器材:电源(12 V),长为20 cm的均匀电阻丝R(1 Ω/cm),量程为0～0.6 A的电流表,量程为0～3 V的电压表,定值电阻R₀,开关和导线,一根弹簧.
|指标|优秀(5分)|合格(3分)|待改进(0分)|
|相关性|体重越大表示数越大|体重越大表示数越大|体重表无法反映体重大小|
|示数均匀,电刻度|零刻度线表示体重为零|示数不均匀,电表零刻度线上体重不为零|示数不均匀,电零刻度线上体重不为零|

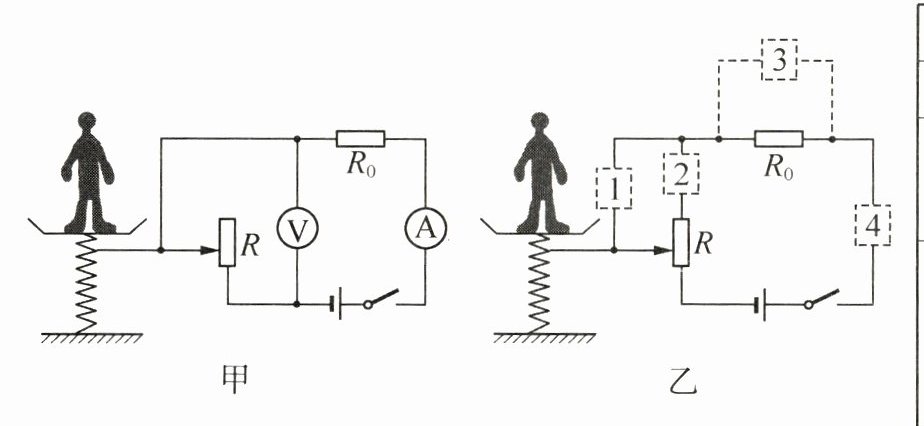

(1)如图甲,小明制作一个简易体重计,若要求体重越大电表示数越大,可用______表改装体重计.

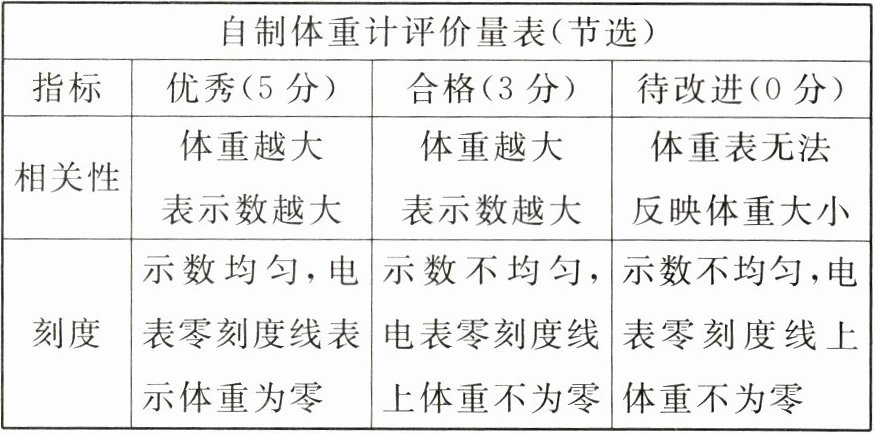

【设计优化】为科学评价学生的制作作品,老师设置了评价量表.
(2)请你结合老师给出的"自制体重计评价量表"给该装置评价,该体重计指标:______.
(3)如图乙,小明改装了电路,为使该体重计为优秀等级,应将______(选填"电压表"或"电流表")接入______(填序号)处.
(4)确定了电路设计方案后,为使体重计的测量范围达到最大,并保证电路安全,R₀的阻值为______Ω.

答案：
(1)电流　
(2)合格　
(3)电压表　1　
(4)60 解析:
(1)体重越大，弹簧被压缩越多，电阻丝R接入电路的电阻越小，电路中的电流越大，由串联分压可知，R分得的电压越小，所以电流表示数越大，电压表示数越小，则可用电流表改装体重计。
(2)由欧姆定律可得，电路中的电流I=U/(R+R0)，电流I与电阻R不是一次函数关系，则示数不均匀，且滑片位于最上方时，电流不为0，即电表零刻度线上体重不为零，由表可知，该体重计指标为合格。
(3)为使该体重计为优秀等级，即示数均匀，电表零刻度线表示体重为零，应该将电压表接在1位置，2、4用导线连接，使得电阻丝R接入电路的电阻不变，电路中的电流不变，由U=IR可知，电压与电阻成正比，这样刻度均匀，且滑片在最上方时，电压表示数为0。
(4)为使体重计的测量范围达到最大，并保证电路安全，电压表的量程是0~3V，电阻丝的电阻R=20cm×1Ω/cm=20Ω，由串联分压可得Uvmax/(U - Uvmax)=R/R0，即3V/(12V - 3V)=20Ω/R0，解得R0=60Ω.
