《2025年亮点给力大试卷九年级物理上册苏科版》

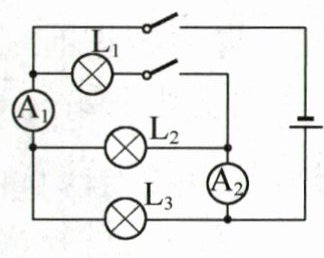

22. (2025·江西宜春期中)如图所示,电灯$L_1、$$L_2、$$L_3$的连接方式是______,若将两个开关都闭合时$,A_1$和$A_2$的指针偏转角度相同,且电流表有两个量程分别为0～0.6A、0～3A,此时通过$L_1、$$L_3$的电流之比为1:8,当将控制$L_1$的开关断开发现$A_2$的示数减少了0.32A,那么两开关都闭合时,流过$L_2$的电流为______A.

答案： 并联　0.24

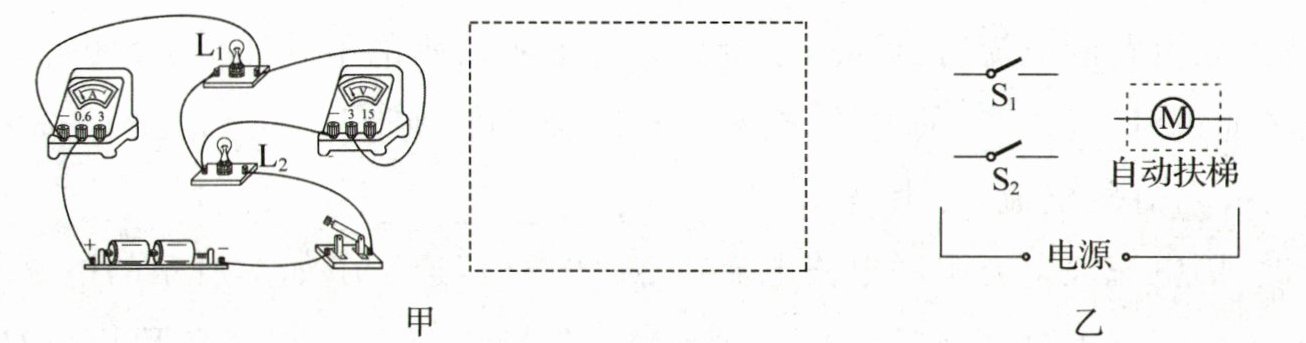

23. (4分)按要求作图.
(1) 根据图甲所示的实物电路,在虚线框中画出对应的电路图.
(2) 某景区的自动扶梯只需在白天且有人时才开启,请你设计一个电路,利用红外线自动开关$S_1($现场有人$S_1$闭合、现场无人$S_1$断开)以及可见光自动开关$S_2($白天$S_2$闭合、夜间$S_2$断开)控制电路.请在图乙中将自动扶梯实现上述功能的电路图补充完整.

答案：

(1)如图所示
　　　　　　
(2)如图所示
　　　　　　　

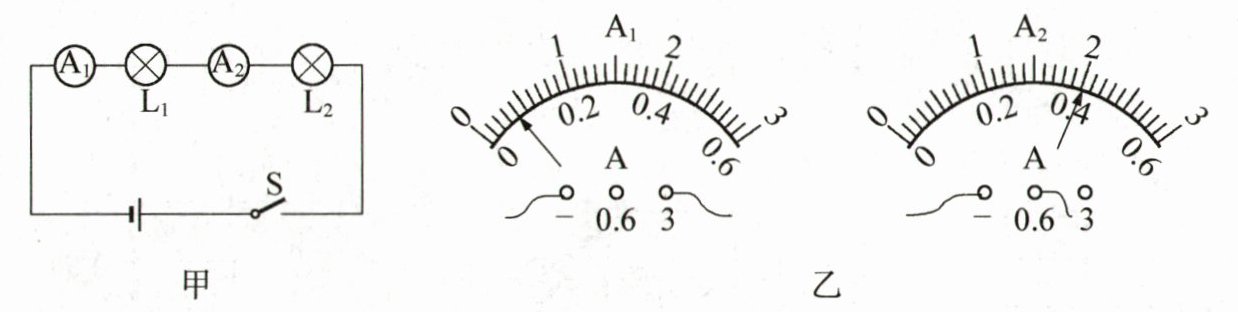

24. (6分)三个探究小组的同学选用不同规格的灯泡来验证"串联电路的电流规律",所接电路图如图甲所示.

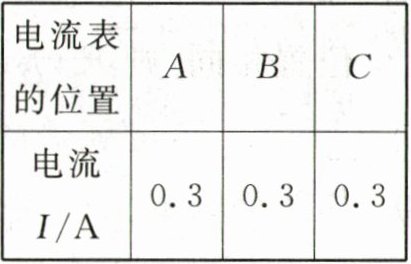

|电流表的位置|A|B|C|
|电流I/A|0.3|0.3|0.3|


(1) 在连接电路时,开关应该______.
(2) 第一小组的同学实验时电流表$A_1$指针偏转角度比$A_2$小,如图乙所示,据此他们判断"串联电路中各处的电流不等".请你指出造成他们判断错误的原因:______.
(3) 第二小组的同学闭合开关S后,发现灯$L_1$发光、$L_2$不发光.对此现象同学们有以下几种猜想:① 灯$L_2$灯丝断了;② 灯$L_2$的灯座短路;③ 灯$L_2$也工作,但$L_2$中电流比$L_1$中电流小.以上猜想可能正确的是______(填序号).

答案：
(1)断开　
(2)电流表所选量程不同，却按量程相同进行读数　
(3)②

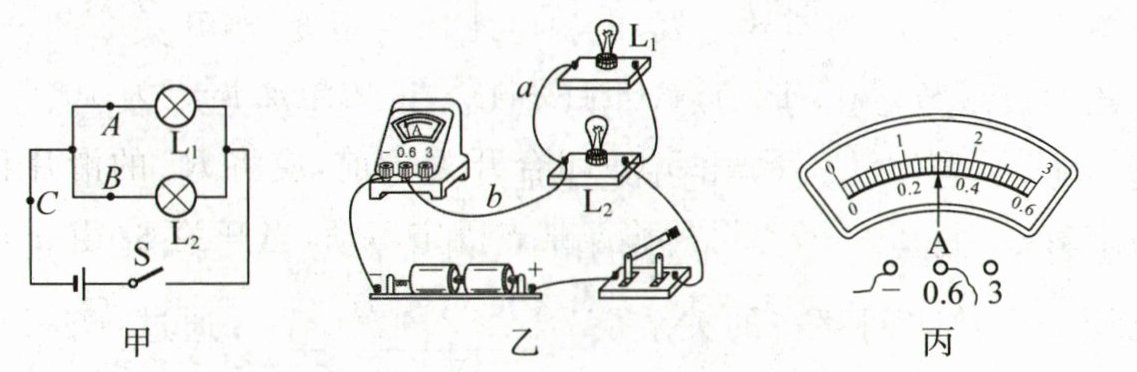

25. (8分)(2025·重庆期中)如图所示,小覃同学所在的兴趣小组正在探究并联电路中的电流规律.

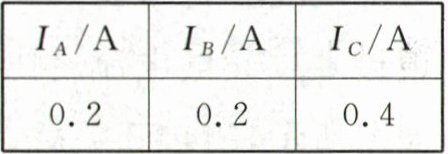

|Iₐ/A|Iᵦ/A|Ic/A|
|0.2|0.2|0.4|


(1) 图甲是他们设计的电路图,实验时需要测量A、B、C三处的电流.图乙是他们某次测量时连接的实验电路,此时电流表测量的是______(选填"A""B"或"C")处的电流.
(2) 小覃同学要测量通过$L_2$的电流,只需将图乙中导线______(选填"a"或"b")的一端移动到电流表的负接线柱上;重新连接好电路后,闭合开关,电流表的示数如图丙所示,则电流表的示数为______A.
(3) 该小组另一位同学测出一组A、B、C三处的电流,数据如上表所示,由此他得出结论:① 干路电流等于各支路电流之和;② 各支路电流相等.
(4) 小组内交流讨论后,一致认为该同学的结论不具普遍性,要得到并联电路的电流规律,还应该选用规格______(选填"相同"或"不相同")的灯泡进行实验.实验后,(3)中的结论______(选填"①"或"②")是不正确的.

答案：
(1)C　
(2)a　0.3　
(4)不相同　②
