《2025年学霸提优大试卷九年级物理上册苏科版》

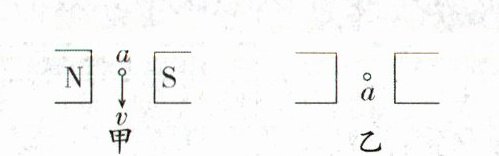

23.(2分)图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分,当导线以图甲所示方向运动时,若想改变电路中感应电流的方向,你有什么方法？请在图乙中画出来,并标出磁极的N、S极位置。

答案：

24.(6分)在如图所示的实验探究中：

(1)如图甲所示,水平木桌上,叠放的两块条形磁铁在水平推力$F_1$的作用下,做匀速直线运动；取走一块后,如图乙所示,磁铁在水平推力$F_2$的作用下仍做匀速直线运动,则$F_1$＞$F_2。$
(2)若甲、乙图中磁铁运动的速度大小分别为$v_1、$$v_2,$下列说法正确的是D。
$A. v_1＞v_2$
$B. v_1= v_2$
$C. v_1＜v_2$
$D. 以上三种情况均有可能$
(3)如图丙所示,磁铁静止在水平木桌上,若闭合开关S,则电磁铁的A端是S极,磁铁将静止或向左(填“左”或“右”)运动。

答案：
(1)＞
(2)D
(3)S 静止 左 解析：
(1)磁铁做匀速直线运动，所以推力等于摩擦力，当取走其中一块后，压力减小，所以摩擦力减小，则推力$F_{1}＞F_{2}$。
(2)甲、乙两图中的磁铁均做匀速直线运动，受力平衡，运动速度三种情况都有可能，故A、B、C错误，D正确。
(3)图丙中，闭合开关S，用右手握住螺线管，使四指的方向与电流的方向相同，则拇指所指的方向，即螺线管的右端为N极，左端为S极；根据同名磁极相互排斥可知,磁铁受到螺线管的排斥力的作用，若排斥力小于或等于滑动摩擦力，磁铁将静止，若排斥力大于滑动摩擦力，磁铁将向左运动。

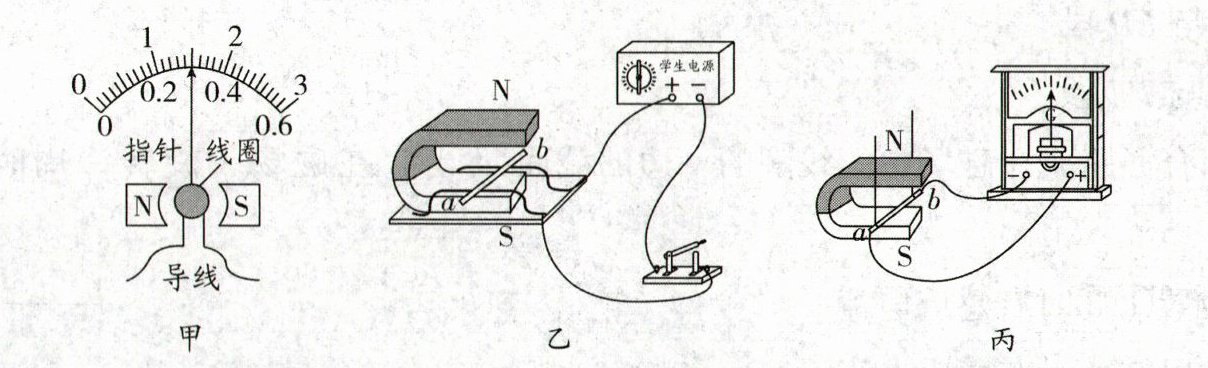

25.(12分)电流表接入电路工作时,指针为什么会发生偏转？小杜带着困惑拆开电流表寻找答案。小杜观察电流表内部结构并画出其内部结构简图如图甲所示。
(1)分析图甲可知,电流表的工作原理与______电动机(填“发电机”或“电动机”)的工作原理相同。
(2)小杜用图乙探究通电导线在磁场中的受力情况。闭合开关后,发现ab向右运动,只把电源的正负极对调后接入电路,发现ab又向左运动,这说明通电导体在磁场中的受力方向与______电流方向有关。
(3)小杜想：通电导线放入磁场中会受到力的作用,那么导线在磁场中运动,会不会产生电流呢？于是他将乙图外部的电源换接上灵敏电流计,如图丙所示。实验中,小杜通过______灵敏电流计指针是否摆动来判断电路中是否有电流；通过指针偏转的方向判断______感应电流的方向。
(4)小杜将实验情况记录在下表中,分析表格内容可知：图丙电路中要产生感应电流,导体需要做______切割磁感线运动。产生的电流的方向与______磁场方向和______导体运动方向有关。
|导体运动情况|磁场情况|指针是否偏转及偏转方向是否改变|
|静止|上N下S|没有偏转|
|向上运动|上N下S|没有偏转|
|向下运动|上N下S|没有偏转|
|向右运动|上N下S|向右偏转|
|向左运动|上N下S|向左偏转|
|向右运动|上S下N|向左偏转|
|向左运动|上S下N|向右偏转|
(5)如果想进一步探究感应电流的大小与导体运动的快慢是否有关,则应闭合开关,保持其他条件不变,只改变______导体运动的速度,观察______灵敏电流计指针摆动的幅度得出结论。

答案：
(1)电动机
(2)电流方向
(3)灵敏电流计指针是否摆动 感应电流的方向
(4)切割磁感线 磁场方向 导体运动方向
(5)导体运动的速度 灵敏电流计指针摆动的幅度 解析：
(1)分析题图甲可知，电流表的线圈处在磁场中，通电线圈在磁场中受力的作用，带动指针发生偏转，电流表的工作原理与电动机工作原理相同。
(2)如题图乙，闭合开关后，电流从导体棒的一端流入，另一端流出，ab向右运动；把电源的正负极对调后接入电路，导体棒中的电流方向相反，发现ab又向左运动，这说明通电导体在磁场中的受力方向与电流方向有关。
(3)如题图丙，实验中，可以通过灵敏电流计指针是否发生偏转来判断电路中是否有电流；通过指针偏转的方向判断感应电流的方向。
(4)分析表格前5组内容可知，电路中产生感应电流的条件是：导体做切割磁感线运动；分析后4组数据可得，感应电流的方向与导体切割磁感线运动的方向和磁场方向有关；综上分析可得：题图丙电路中要产生感应电流，导体需要做切割磁感线运动；产生的电流的方向与导体切割磁感线的方向和磁场方向有关。
(5)要探究感应电流的大小与导体运动的快慢是否有关，则应闭合开关，保持其他条件不变，只改变导体运动的速度，观察灵敏电流计指针摆动的幅度，如果幅度发生变化，则说明感应电流的大小与导体切割磁感线运动的速度有关。
