24. (8分)如图所示的电路中,电源电压恒定,小灯泡额定电流为0.6A,额定电压为6V(忽略温度变化对灯丝电阻的影响),滑动变阻器$R_{x}$标有“200Ω 1.25A”字样,定值电阻$R_{0}$阻值为20Ω,电流表的量程为0~3A,电压表的量程为0~15V.
(1)只闭合开关S、$S_{1}$,小灯泡恰好正常发光,求电源电压;
(2)只闭合开关S、$S_{2}$,在保证电路元件安全的前提下,求滑动变阻器接入电路的电阻范围.

答案： （1）18V （2）20~50Ω

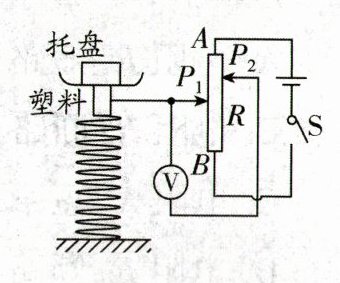

25. (12分)如图所示为某种电子秤的原理示意图,AB是粗细均匀的电阻棒,每厘米长度的电阻值为25Ω,总长度为20cm,两边分别有$P_{1}$、$P_{2}$两个金属滑动触头,触头在电阻棒上滑动时能保持接触良好且没有摩擦,与$P_{1}$连接的金属棒左端和绝缘塑料固定.已知弹簧的弹力F与弹簧的压缩量x的关系是$F= 300x$(其中弹力的单位是牛顿,压缩量的单位是米),托盘中未放物体时,$P_{1}$在电阻棒上端A点下方1cm处,电源电压为20V,托盘上未放物体时,电压表读数应为零,g取10N/kg,问:
(1)托盘上未放物体,闭合开关S,发现电压表读数不为零,应使$P_{2}$调节到什么位置才能使电压表读数为零? 为使电压表正常工作,电压表的“-”接线柱应和哪个滑动触头连接?
(2)当托盘中所放物体的质量为600g时,$P_{1}$离电阻棒上端A点的距离是多少厘米?
(3)若电压表的量程为0~15V,电子秤的最大测量值是多少千克?

答案： （1）P₂调节到A点下方1cm处 “-”接线柱应与P₁连接
（2）3cm （3）4.5kg
