《2025年学霸提优大试卷九年级物理上册苏科版》

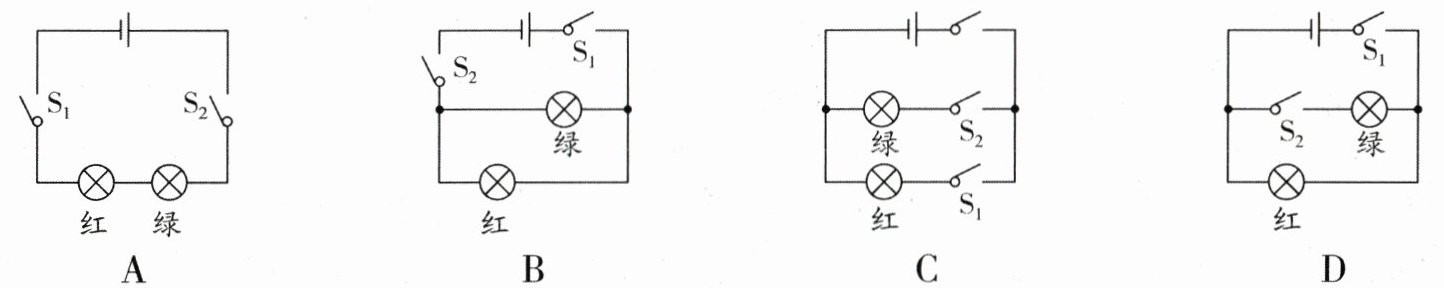

6. (2024·淄博)为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮;车位未被占用时,上方只有绿色指示灯亮.下列电路能实现上述要求的是 (C)

答案： C

7. 如图所示电路,电源电压保持不变.闭合开关后,电路中各元件正常工作,两个相同的电流表(均有0~0.6 A,0~3 A两个量程)指针偏转的角度相同.一段时间后电流表$A_1$指针偏转的角度突然变为原来的1/5,若小灯泡$L_1$或$L_2$出现了断路故障,其他元件均完好.针对故障电路的观察分析,下列说法正确的是 (C)

A.电压表示数为零
B.电流表$A_1$的示数一定大于$A_2$的示数
C.一定是小灯泡$L_1$出现了断路故障
D.一定是小灯泡$L_2$出现了断路故障

答案： C

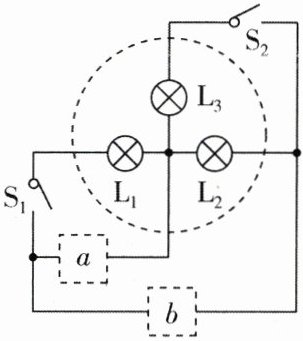

8. 如图所示是一种灯结构示意图,内有三只规格相同的LED灯,分别为$L_1、$$L_2、$$L_3,$且在“a”和“b”处应该分别接入合适的电源或一个开关$S_3,$下列符合要求的分析正确的是 ( )D
①“a”接$S_3,“b”$接电源$,S_3$断开$,S_1$和$S_2$闭合,三个灯并联
②“a”接$S_3,“b”$接电源,三个开关都闭合时,灯$L_2、$$L_3$并联
③“a”接电源,“b”接开关$S_3,$三个开关都闭合时,三个灯并联
④“a”接电源,“b”接开关$S_3,S_2$断开$,S_1$和$S_3$闭合,灯$L_1、$$L_2$并联

A.①②③
B.①③④
C.①④
D.②③④

答案： D

9. 图中a、b位置用来连接电表,为了使电路正常工作,正确的连接是 (C)
A.a、b两处都安装电压表
B.a、b两处都安装电流表
C.a处装电流表,b处装电压表
D.a处装电压表,b处装电流表

答案： C

10. 小明同学对如图所示的电路进行了以下分析判断,其中正确的是 (C)
$A. S_1、$$S_2$都闭合时,三只灯泡均发光,是并联
$B. S_1、$$S_2$都闭合时,电流表$A_2$测量的是通过$L_1$和$L_2$的电流
$C. S_1、$$S_2$都断开时,电流表$A_2$的示数等于电流表$A_1$的示数
$D. S_1、$$S_2$都断开时,三只灯泡均发光,是串联

答案： C

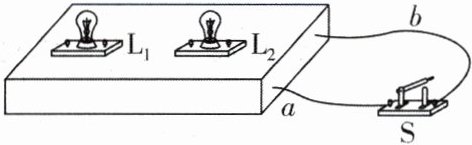

11. 如图所示是一个有盖的木盒,电路的部分连接情况隐藏在盒内.闭合开关时,两只灯泡都亮了,断开开关时,两只灯泡都熄灭.现在有以下4种操作:(1)拧下灯泡$L_1;(2)$拆除导线a;(3)拧下灯泡$L_2;(4)$拆除导线b.其中两种操作均可判断灯泡连接方式的为 (B)


A.(1)(2)
B.(1)(3)
C.(2)(3)
D.(2)(4)

答案： B
