25. (3分)(2024·白银)电吹风的主要工作元件是发热丝( )、电风扇( )及开关.闭合开关$S_1,$电吹风即吹出来风;若同时还闭合$S_2,$吹出热风;若只闭合$S_2,$不吹风也不发热.请根据要求用笔画线代替导线,完成电路设计.

答案：
如图所示

解析：由于闭合开关S₁，电吹风即吹出风来，同时还闭合S₂，吹出热风，则发热丝与电风扇并联；只闭合S₂，不吹风也不发热，则开关S₁在干路中，开关S₂与发热丝串联在其中一条支路。

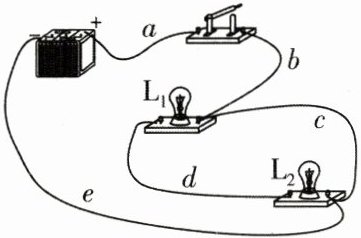

26. (9分)在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接.其实,有时只要思考一下,拆除或改接某些导线就能解决问题,如图是某同学连接的电路:

(1)如果合上开关,将出现______(填“通路”“断路”或“短路”)现象.
(2)对于这个电路,只需要拆除______(填“a”“b”“c”“d”或“e”)导线,就能成为一个正确的串联电路.
(3)对于这个电路还可以只改动一根导线(在所改动的导线上打“×”),就能成为一个正确的并联电路,请你进行修改.

答案：

(1)短路
(2)c
(3)如图所示

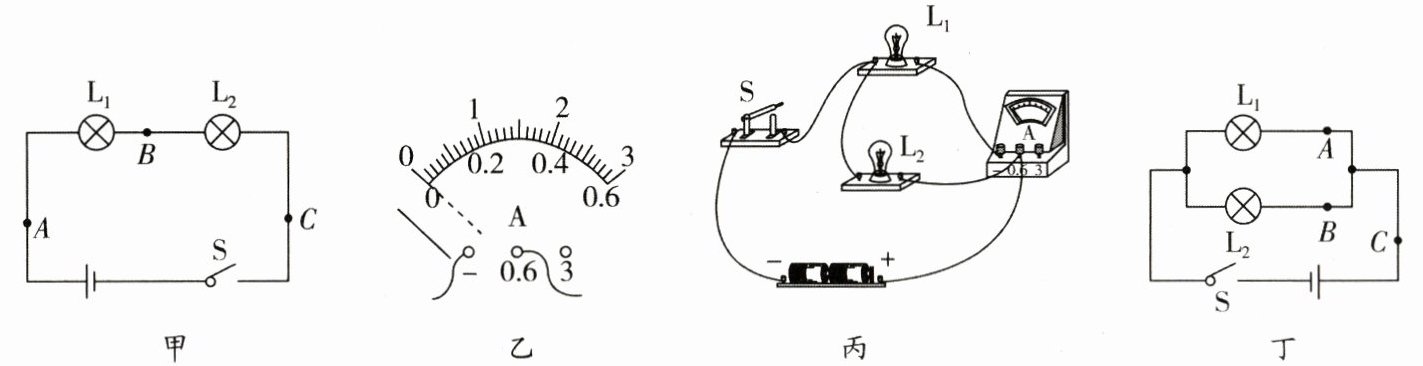

27. (8分)在研究串、并联电路的电流特点时,小明同学进行了以下操作:

(1)使用时应将电流表与被测用电器______联在电路中,如图甲所示,小明在连接电路时,发现刚接好最后一根导线,两灯亮且电流表的指针就发生了如图乙所示的偏转,由此可知在连接电路时,存在的问题①______;②______;
(2)若按图甲正确连接电路,闭合开关,两灯均不亮,用手按压一下灯$L_1,$两灯立即亮起来了,这可能是______;
A. 灯$L_1$被短路 B. 灯$L_1$与灯座接触不良
(3)如图丙中电流表测量的是通过灯______(填$“L_1”$或$“L_2”)$的电流;接着要测干路的电流,只允许改动图丙中一根线,在要改的导线画上“×”,并在图丙中画出正确的连接;
(4)如图丁所示,小明同学在探究“并联电路中电流的特点”时,分别测出了A、B、C处的电流I_A、I_B、I_C并记录下数据如表所示,接下来应该采取的操作是______;(填对应字母)
A. 改变电流表的量程再测量
B. 换其他电流表再测量
C. 换用不同规格的小灯泡再测量
(5)为了不用拆电流表,三位同学设计电路如图戊所示:

A. 小明方案:只闭合$S_1$测出$L_2$的电流,只闭合$S_2$测出$L_1$的电流
B. 小红方案:S接1测干路电流,S接2测$L_1$的电流
C. 小强方案:只闭合$S_1$测出$L_1$的电流,只闭合$S_2$测出$L_2$的电流$,S_1、$$S_2$均闭合测干路电流.
请你评估:______(填序号)可行.

答案：

(1)串 连接电路时没有将开关断开 电流表正负接线柱接反
(2)B
(3)L₁ 如图所示

(4)C
(5)BC
解析：
(1)电流表阻值很小，若与用电器并联，会将该用电器短路，所以电流表应串联在电路中；刚接好最后一根导线，两灯亮且电流表的指针发生了偏转，说明此时电路为通路，存在的问题是：在连接电路时，没有将开关断开。图中电流表指针向左偏，是因为正负接线柱接反，电流从电流表的负接线柱流进电路。
(2)闭合开关，两灯均不亮，说明电路中可能存在断路，用手按压一下灯L₁，两灯立即亮起来了，说明此时电路为通路，则存在的故障是灯L₁接触不良。故选B。
(3)电路为并联电路，电流表接在L₁所在的支路上，测量经过L₁的电流；电流表测量干路电流，只需将连接L₂右接线柱与电流表0.6A接线柱的导线改接到电流表的负接线柱即可。
(4)由图丁可知，A、B在支路上，C在干路上，由表中数据可知，A、B两处的电流相等，说明实验时使用了两个规格相同的灯泡，实验结果具有偶然性，为了得出具有普遍性的规律，接下来应换用不同规格的灯泡进行重复实验。故选C。
(5)A.只闭合S₁测出L₂的电流，此时电流从电流表上端流进电流表，说明电流表正接线柱在上方，只闭合S₂，此时电流从电流表下端流进电流表，电流从电流表的负接线柱流进，会导致电流表指针反偏，故A不符合题意；B.S接1，电路为并联电路，电流表接在干路上，测干路电流；S接2，电路为并联电路，电流表测L₁的电流，故B符合题意；C.只闭合S₁，电路为只有L₁的简单电路，电流表可测出L₁的电流；只闭合S₂，电路为只有L₂的简单电路，电流表测量经过L₂的电流；S₁、S₂均闭合，电路为并联电路，电流表接在干路上，测干路电流，故C符合题意。故选BC。
