《2025年学霸提优大试卷九年级物理上册苏科版》

19. 如图所示电路,$L_{1}$、$L_{2}$是灯泡,且两灯均正常发光,“○”处可以连接电流表、电压表测量电路中的电流、电压,则a为电压表,b为电压表,c为电流表.(均填“电压表”或“电流表”)

答案： 电压表 电压表 电流表

20. 如图所示,电源电压为3V.闭合开关后,小灯泡$L_{1}$、$L_{2}$都不亮.小明同学用电压表检测后,得出$L_{1}$断路的结论.其测量结果应该是:$U_{ab}= $3V,$U_{bc}= $0V.

答案： 3 0

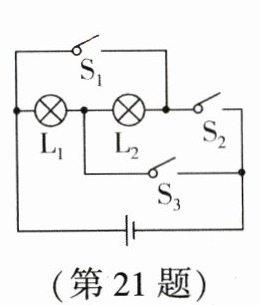

21. 如图所示的电路中,当$S_{1}和S_{3}$断开、$S_{2}$闭合时,灯泡$L_{1}$、$L_{2}$的连接方式是串联(填“串联”或“并联”);当$S_{1}和S_{3}$闭合、$S_{2}$断开时,$L_{1}$、$L_{2}$并联(填“串联”或“并联”).若将$S_{1}和S_{3}$处分别换接甲、乙两只学生用的双量程电流表,发现两只电表的指针偏转的角度相同,那么流过$L_{1}$、$L_{2}$的电流之比是4:1;当开关S₁、S₂同时闭合时,电路会发生短路,损坏电源.

答案： 串联 并联 4:1 S₁、S₂

22. 如图所示,开关S、$S_{1}$都闭合时,电流表$A_{2}$是测量L₁和L₂的电流,$A_{1}和A_{2}$的指针偏转角度相同,且电流表有两个量程分别为0~0.6A、0~3A($A_{1}$、$A_{2}$哪个用的大量程未知),此时通过$L_{1}$、$L_{3}$的电流之比为1:6;随后将开关$S_{1}$断开,发现$A_{2}$的示数减少了0.4A,那么开关S、$S_{1}都闭合时流过L_{2}$的电流为0.1A.

答案： L₁和L₂ 0.1

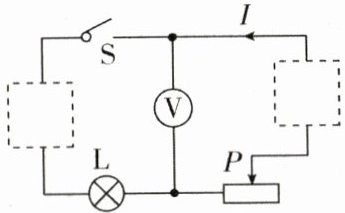

23. (4分)请将电源、电流表两个元件的符号填入虚线框内,将电路补充完整.要求:开关S闭合后,电流方向如图所示,电压表测滑动变阻器两端电压.

答案：
如图所示　　　　　　　　 解析：开关S闭合后,电流方向如题图所示,电压表测滑动变阻器两端电压,所以电路的左边为电源且上端为电源的负极,右边为电流表.

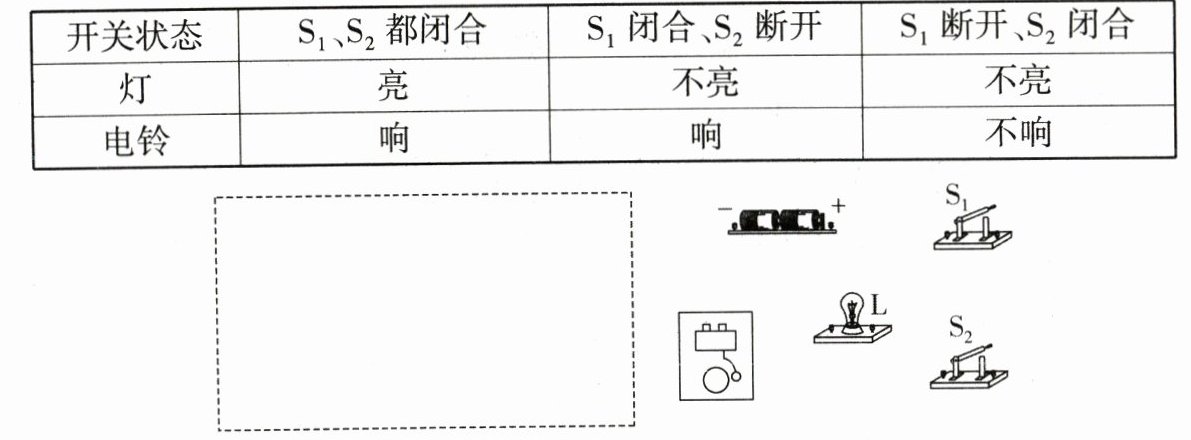

24. (4分)电路展板的展示情况如下表.根据展示情况,在虚线框中画出电路图并把实物图连接好.

答案：

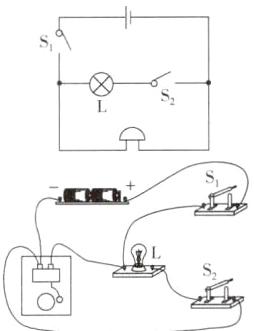

如图所示　　　　　　　　 解析：由表格数据得,灯与电铃可以独立工作,说明两者并联,S₁控制整个电路,应放在干路上;S₂控制灯泡L.
