12. (2024·镇江)某学校电动门既可以用遥控器开启,也可以用按钮开关开启.电动门开启时,电动机工作,警示灯L亮起.若取下警示灯L,电动机仍能工作.按下遥控器相当于$S_1$闭合,按下按钮开关相当于$S_2$闭合.符合上述要求的电路是 (D)

答案： D

13. 我国光伏发电量位居世界首位,太阳能是可再生能源.给锂离子电池充电时,锂离子电池相当于简单电路中的用电器;锂离子电池给电灯供电时,锂离子电池相当于简单电路中的电源.(均填“电源”或“用电器”)

答案： 用电器 电源

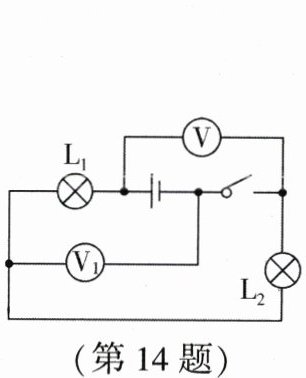

14. 如图所示,开关闭合时,电压表V测的是电源两端电压$,V_1$测的是L₂两端电压;通过两灯的电流$I_1$等于$I_2.$

答案： 电源 L₂ 等于

15. (2024·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.
(1)用电压表测量电压,该水果电池电压为0.6V,水果电池是将化学能转化为电能;
(2)该水果电池正极是铜片(填“铁片”或“铜片”);
(3)为获得更高电压,可以将多个水果电池串联.

答案：
(1)0.6 化学
(2)铜片
(3)串

16. 家庭电路中的电视、电冰箱和电灯是并联的,控制电灯的开关与电灯是串联的.如图所示是家用电冰箱的部分电路图.冰箱压缩机由温控开关自动控制,冷藏室照明灯由冰箱门联动开关控制.冰箱门关闭后,联动开关处于断开状态,当冰箱里的温度升高到一定程度时,温控开关会自动闭合(填“断开”或“闭合”).

答案： 并 串 断开 闭合

17. 在如图所示的电路中,要使灯$L_1、$$L_2$串联,应只闭合开关S₂,若要使灯$L_1、$$L_2$并联,应只闭合开关S₁和S₃,同时闭合开关S₂和S₃（或S₁、S₂、S₃）是不允许的.

答案： S₂ S₁和S₃ S₂和S₃（或S₁、S₂、S₃）
