《2025年学霸提优大试卷九年级物理上册苏科版》

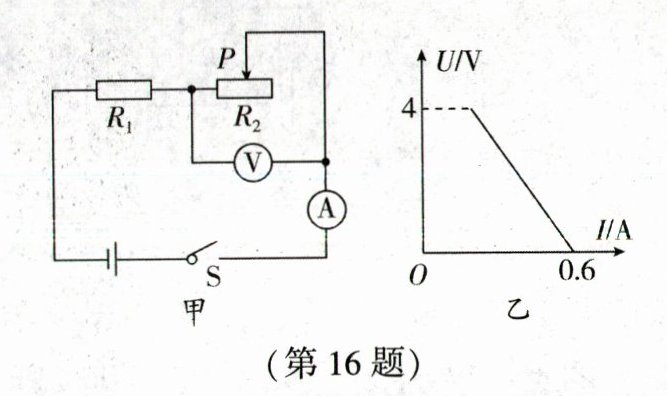

16. 如图所示电路中,电源电压为 6V 不变,滑动变阻器的滑片从最右端滑到最左端的过程中,其 U - I 关系图线如图乙所示。则定值电阻$ R_1 $的阻值是10Ω,滑动变阻器$ R_2 $的最大阻值是20Ω。

答案： 10 20

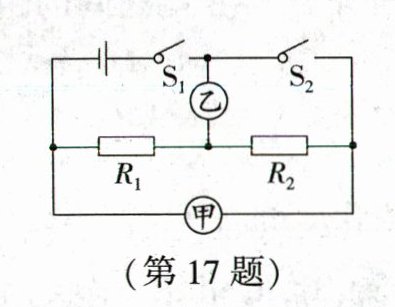

17. 如图所示,电源电压保持不变$,R_1、$$R_2 $为定值电阻。若开关$ S_1、$$S_2 $闭合,甲、乙两表均为电压表,示数之比为 5:2,则$ R_1、$$R_2 $电阻之比为3∶2；若开关$ S_1 $闭合、$S_2 $断开,两表均为电流表,甲、乙两表的示数之比为3∶5。

答案： 3∶2 3∶5

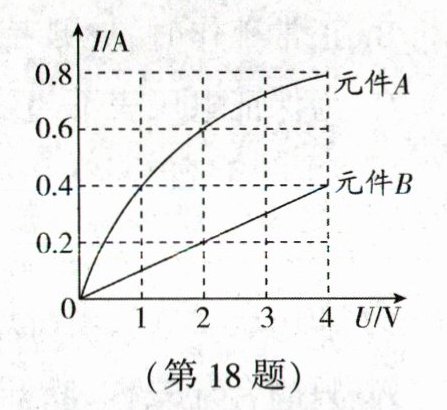

18. 有两个电路元件 A 和 B,流过元件的电流与其两端电压的关系如图所示。由图像可知,元件 A 和元件 B 中有一个阻值大小固定为10Ω 不变,另一个元件其阻值随其两端所加电压的增大而增大(填“增大”或“减小”)。若将它们并联在电压为 1V 的电源两端,干路电流为0.5A；若将它们串联接入某电源两端,电路中的电流刚好为 0.6A,则电源总电压为8V。

答案： 10 增大 0.5 8

19. 如图所示电路,闭合开关 S,滑动变阻器滑片 P 向右滑动过程中,电流表$ A_1 $的示数不变。电压表 V 与电流表 A 示数的比值变大。(均填“变大”“变小”或“不变”)

答案： 不变 变大

20. (2024·镇江)图 1 是小华设计的天然气浓度测试仪,电源电压 U 恒为 4V,R 为定值电阻,电压表量程为 0~3V,将电压表作为气体浓度的显示装置。气敏电阻 Rₓ 阻值与气体浓度的关系如图 2 所示。当气体浓度增加时,Rₓ 的阻值将减小,电压表的示数会增大。要求将电压表示数为 1.5V 处标为气体浓度 0.5%,电阻 R 的阻值应为12Ω。若长时间使用后,电源电压降低,则测量结果小于(填“大于”“小于”或“等于”)实际的气体浓度。

答案： 减小 增大 12 小于

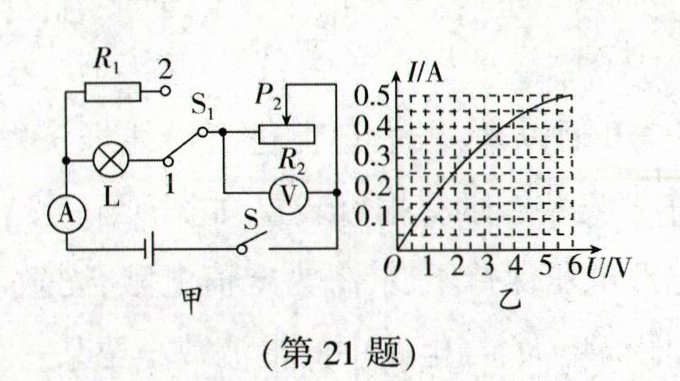

21. (2024·重庆)如图甲所示,电源电压不变,电流表量程为 0~0.6A,电压表量程为 0~3V,定值电阻$ R_1 $大于 5Ω,滑动变阻器$ R_2 $的规格为“20Ω 1A”,小灯泡 L 的电流随其两端电压变化的图像如图乙所示。若闭合开关 S、$S_1 $接 1,在电路安全的情况下,变阻器$ R_2 $允许接入电路的最大阻值为 15Ω,则电源电压为4.5V；若闭合开关 S、$S_1 $接 2,在电路安全的情况下,电路中允许通过的最大电流是最小电流的 1.5 倍,则电阻$ R_1 $的阻值为40Ω。

答案： 4.5 40
