《2025年学霸提优大试卷九年级物理上册苏科版》

4.某兴趣小组利用电源、电压表V、电流表A、滑动变阻器R、开关S、导线等实验器材,测量某额定电流为700mA的LED灯正常工作时的电阻.

(1)请将图甲中的元件符号连成实验电路图(要求:电流必须从LED的"+"接线柱流入,"-"接线柱流出).
(2)兴趣小组连好电路并闭合开关S后,移动滑动变阻器R的滑片,发现LED灯不亮,通过检查电路发现LED的"+""-"接线柱接反了;正确连接后,闭合开关S,LED灯亮了.该现象说明LED具有单向(填"单向"或"双向")导电性.
(3)实验过程中,当电流表的示数为0.70A时,电压表的示数为3.5V,则LED灯正常工作时的电阻为5Ω.
(4)该兴趣小组通过查阅资料得到,通过该型号LED灯的电流与两端的电压的变化关系如图乙所示.由图乙可知,该LED灯发光过程中,电阻温度升高时,LED灯的电阻值变小(填"变大""变小"或"不变").

答案：
(1) 如图所示　
(2) 单向　
(3) 5　
(4) 变小

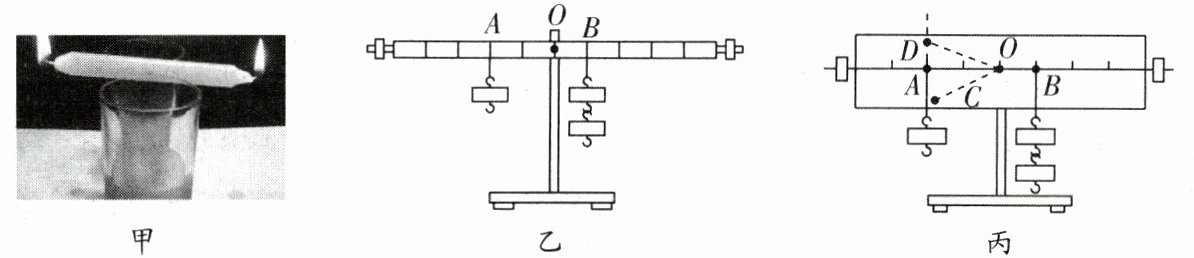

5.(2024·淄博)同学们利用蜡烛、细铁丝、杯子等制作了一个蜡烛"跷跷板",如图甲.一端烛油滴下时,此端就上升,两端交替上下.为了寻找上述现象的原因,同学们用铁架台、杠杆(已在水平位置平衡)、质量相等的钩码等器材进行以下探究.
(1)图乙中杠杆水平平衡,分别改变一侧钩码的个数或悬挂位置,发现杠杆不再平衡.
小聪认为:影响杠杆平衡的因素是力的大小和支点到力的作用点的距离;
小明认为:影响杠杆平衡的因素是力的大小和支点到力的作用线的距离.
为判断谁的观点正确,同学们利用图丙中水平平衡的杠杆($OD＞OA= OC$)进行实验,保持B处悬挂钩码的个数和位置不变.
①把A处悬挂的钩码改挂在C处,发现杠杆不再平衡,与A处相比,支点到力的作用点的距离____不变(填"变小""不变"或"变大");
②把A处悬挂的钩码改挂在D处,发现杠杆仍保持平衡,这两种情况下____支点到力的作用线的距离不变;
③由此初步判断____小明的观点是正确的.
(2)明确影响因素后,同学们利用图乙的器材探究杠杆平衡的条件,将实验数据记录在设计的表格中.
|实验次数|动力$F_{1}/N$|a|阻力$F_{2}/N$|b|
|1|1.0|10|2.0|5|
|2|1.5|5|0.5|15|
|3|2.0|15|1.5|20|
①表格中a处应填写的内容是____动力臂$l_{1}/\text{cm}$;
②分析表中数据,得出杠杆平衡的条件是____动力×动力臂 = 阻力×阻力臂;
③若在图乙中杠杆两侧钩码下端各加挂一个钩码,杠杆____左端下沉.
(3)交替上下的蜡烛"跷跷板",一端烛油滴下时,此端上升.原因是____此端力和力臂的乘积变小.

答案：
(1) ①不变　②支点到力的作用线　③小明　
(2) ①动力臂$l_{1}/\text{cm}$　②动力×动力臂 = 阻力×阻力臂　③左　
(3) 此端力和力臂的乘积变小
