18. 如甲所示,电源电压恒定,$R_{0}$、$R_{1}$均为定值电阻,$R_{2}$为滑动变阻器.闭合开关 S,将滑片 P 由 a 端滑到 b 端过程中,电流表示数将变小;图乙中图线①、②分别表示电压表$V_{1}$、$V_{2}$示数与电流表示数变化关系,则滑动变阻器$R_{2}$最大阻值为15$\Omega$;通过分析可知$R_{1}$的阻值为10$\Omega$,电源电压为6V.

答案： 小 15 10 6

19. 如图所示,电源电压恒为 4.5 V,定值电阻$R_{0}$为 $10\Omega$,滑动变阻器的最大阻值为 $20\Omega$,电阻箱 R 最大阻值为 $999.9\Omega$,电流表量程为 0~0.6 A,电压表量程为 0~3 V.闭合开关 S,若$S_{1}$、$S_{2}$均向右闭合,电路允许通过的最大电流为0.3A;若$S_{1}$、$S_{2}$均向左闭合,$R_{x}$允许接入电路的最大阻值为60$\Omega$;若$S_{1}$向左、$S_{2}$向右闭合,8 min 内$R_{0}$产生的热量最少为27J.

答案： 0.3 60 27

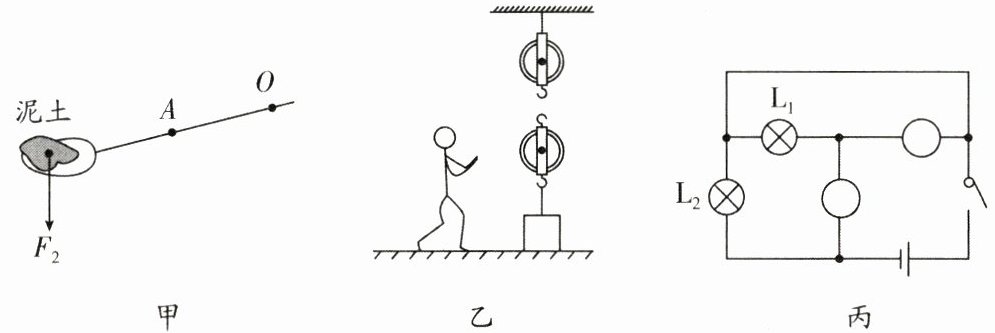

20. 按要求作图:
(1)将铁锹视为杠杆,O 为支点,请在图甲中画出在 A 处施加最小动力 F 的示意图及阻力臂 l;
(2)人站在地面用滑轮组提升物体,请在图乙中画出滑轮组的绕线方式;
(3)请在图丙中圆圈内填入电表,使开关 S 闭合后,两灯并联且都能发光.

答案：

(1)如图所示

(2)如图所示

(3)如图所示

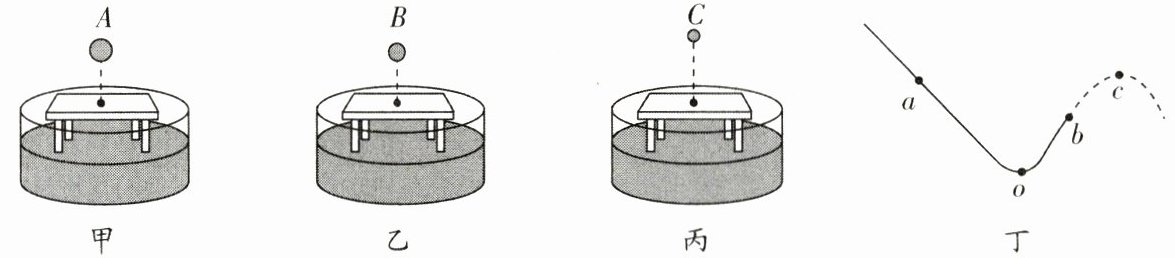

21. 为探究“重力势能的大小与什么因素有关”,小明用小方桌、砂箱及 A、B、C 三个金属球进行了如图所示三次实验.金属球的质量关系为 $m_{A} ＞ m_{B} ＞ m_{C}$;A、B、C 自由下落时距小方桌桌面的距离关系为 $H_{A} = H_{B} ＜ H_{C}$;桌腿进入细砂中的深度关系为 $h_{A} ＞ h_{B} ＞ h_{C}$.

(1)甲、乙两次实验可探究重力势能与物体质量的关系.
(2)设甲、丙实验中 A、C 球自由下落时的重力势能分别为$E_{A}和E_{c}$,则$E_{A}$＞(填“＞”“＜”“=”或“无法判断”)$E_{c}$.
(3)从研究方法的角度,下列选项中的实验器材与方桌作用相同的是B(填字母);
A. “探究动能大小与哪些因素有关”中的小车
B. 空气压缩引火仪中的棉花
C. “探究影响电阻大小的因素”中的电阻丝
(4)小明又利用金属球做了图丁实验,将球放在左侧轨道上放手后沿轨道运动,图中虚线为球离开轨道 b 点后的部分运动轨迹,a、c 两点等高.则金属球在 a、c 两点的速度大小关系是$v_{a}$＞(填“＞”“＜”或“=”) $v_{c}$.

答案：
(1)物体质量
(2)＞
(3)B
(4)＞

22. 测电阻阻值的实验.
(一)用图甲电路测量定值电阻$R_{x}$阻值,已知滑动变阻器$R_{1}的最大阻值为R_{0}$,电源电压恒定.
(1)在虚线框中接入导线,将 S 接 a,$R_{1}$的滑片移至____,记下电流表示数为$I_{1}$.
(2)将 S 接 b,记下电流表示数为$I_{2}$.
(3)则$R_{x}$= ____(用题中物理量的符号表达).
(4)若要使测量的电阻值更准确,仅在虚线框内接入一个元件,利用此电路即可实现多次测量,下列元件可以选放的是____(填序号).
①定值电阻 ②最大阻值未知的滑动变阻器 ③最大阻值已知的滑动变阻器 ④电阻箱
(二)用图乙“测小灯泡 L 的电阻”,L 的额定电压为 2.5 V.
|序号|1|2|3|4|
|发光情况|不亮|较暗|明亮|更明亮|
|电压 U/V|0.2|1.5|2.5|3.0|
|电流 I/A|0.1|0.2|0.28|0.3|
(1)请用笔画线代替导线,将图乙中的电路连接完整,要求滑片 P 置于最右端时电流表示数最小.
(2)开关闭合后,L 不亮,两表均有示数,接下来首先进行的操作是____(填字母).
A. 检查电路是否断路
B. 更换小灯泡
C. 移动滑动变阻器的滑片,观察 L 是否发光
(3)在移动滑片 P 的过程中,测量数据如表所示,则:
①灯泡 L 正常发光时的电阻为____$\Omega$.(保留一位小数)
②L 在断电一段时间后的电阻可能是____(填“$0\Omega$”“$1\Omega$”“$2\Omega$”或“$8.9\Omega$”).
(4)小明断开开关,将 L 替换为“2.5 V ? W”的灯泡$L_{1}$,闭合开关后调节滑片,当电压表示数为 1.5 V 时,电流表的示数如图丙所示,“?”可能是____(填字母).
A. 0.75 B. 1.05 C. 1.25 D. 1.35
真题精编卷 01—5

答案：
(一)
(1)最右端
(3)I₁R₀/I₂
(4)④
(二)
(1)如图所示

(2)C
(3)①8.9 ②1Ω
(4)B
