《2025年学霸提优大试卷九年级物理上册苏科版》

19.某四冲程汽油机曲轴的转速为 1800r/min.该汽油机 1 秒内对外做功15次.为了降低汽油机汽缸的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过热传递的方式减少汽缸内能的,用水来包围汽油机汽缸主要利用了水的比热容较大的物理属性.

答案： 15 热传递 比热容

20.如图所示电路,若要使$L_{1}和L_{2}$串联,应闭合开关S₁;若要使$L_{1}和L_{2}$并联,应闭合开关S₂、S₃;不能同时闭合S₁、S₂,否则会造成电源短路.

答案： S₁；S₂、S₃；S₁、S₂

21.将 A、B 两个金属片插入柠檬制成“水果电池”,用电压表测量水果电池的电压,如图所示,则该电池的正极是B(填“A”或“B”);如果想获得 2.4V 的电压,则需要把2节这样的“水果电池”串联起来.

答案： B 2 串

22.如图所示,甲为小明自制的一个模拟调光台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,A、B、C 是它的三个接线柱,旋钮带动滑片转动.此时灯泡和电位器之间是串(填“串”或“并”)联.若顺时针旋转旋钮时灯泡发光变亮,则需将BC(填“AB”“BC”或“AC”)接线柱接入电路.

答案： 串 BC

23.如图是汽车油量表的工作原理图,其中的油量表是用电流表改装的,当油箱中的油面下降时,变阻器$R_{1}$接入电路的阻值变大,油量表的示数变小(填“变大”“变小”或“不变”),定值电阻$R_{0}$在电路中的作用是保护电路.

答案： 电流 大 变小 保护电路

24.小明家的电能表如图所示,电能表是测量电功的仪表.小明观察到当他家里只有一台电水壶在 220V 电压下工作时,这个电能表上的转盘在 3min 内转过了 300 转,则该电水壶电热丝的电阻是24.2Ω.在 220V 电压下,用该电热水壶加热质量为 2kg、初温为 10℃的水,若电热水壶将电能转化为内能且全部被水吸收,将水加热到恰好沸腾需要用时378s.[$c_{水}= 4.2×10^{3}J/(kg\cdot ^{\circ }C)$]

答案： 电功 24.2 378

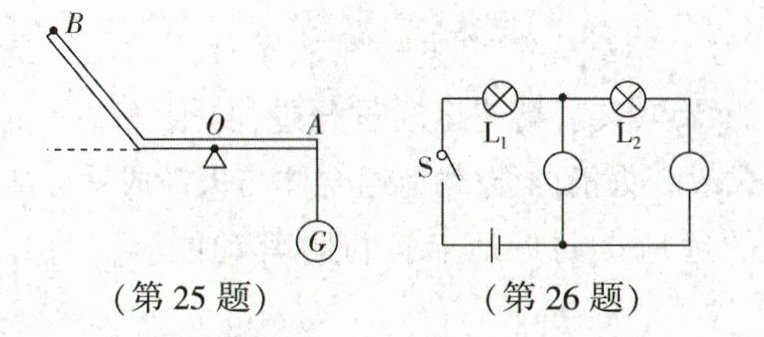

25.如图所示,在杠杆 AOB 的 A 端挂一重物 G,要使杠杆在如图所示的位置平衡,请画出在杠杆上施加的最小动力$F_{1}与力臂l_{1}及阻力F_{2}$的示意图.

答案：
如图所示

解析：杠杆在图示位置平衡,阻力 G 与阻力臂 OA 一定,由杠杆平衡条件可知,在阻力与阻力臂一定时,动力臂越大,动力越小,由图示可知,OB 为最大动力臂,此时动力最小,过 B 点作垂直于 OB 向下的动力 F1即可;重物对杠杆的拉力即为阻力,过 A 点作竖直向下的力即为阻力 F2.

26.如图所示,请将一个电流表、一个电压表符号填入图中合适的“○”内,使 S 闭合后两灯都亮.

答案：
如图所示

解析：右面的电表与灯泡串联,所以是电流表;中间的电表与灯泡并联,所以是电压表.
