《2025年学霸提优大试卷九年级物理上册苏科版》

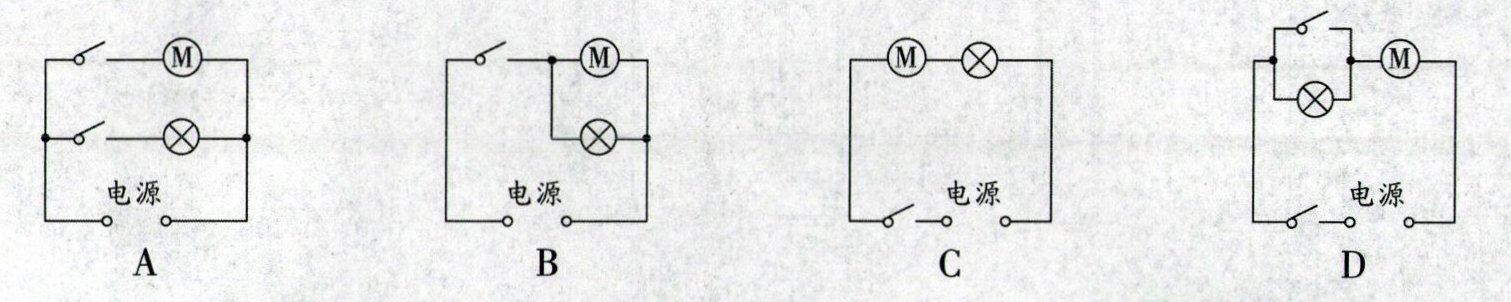

6. (2024·巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机.抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作.以下关于抽油烟机内部电路设计,你认为符合要求的是 (A)

答案： A 解析：在抽油烟机中，照明灯和电动机既可以同时工作又可以独立工作，这说明它们之间的工作状态互不影响，根据并联电路的特点，各支路的用电器都可以独立工作，互不影响，因此照明灯和电动机应该并联。同时，开关应控制其对应的用电器，所以照明灯由其对应的开关控制，电动机由其对应的开关控制，且照明灯和电动机并联后再接入电路。故选A。

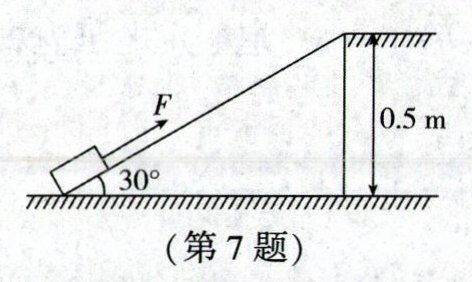

7. (2024·眉山)如图是小龙“测量斜面机械效率”的实验装置,斜面粗糙程度相同.他用平行于斜面向上的恒定拉力F,将重6N的物体以1m/s的速度匀速拉到斜面顶端,测得斜面的机械效率为75%.则下列说法正确的是 (D)

A.拉力做功为3J
B.物体受到摩擦力为1.5N
C.在匀速拉动过程中,物体的机械能不变
D.若以2m/s的速度匀速拉动物体,斜面机械效率仍为75%

答案： D 解析：A.拉力做的有用功为W有用=Gh = 6N×0.5m = 3J，斜面的机械效率为75%，则拉力做功为W = W有用/η = 3J/75% = 4J，故A错误；B.此过程中额外功为W额外 = W - W有用 = 4J - 3J = 1J，由图可知，斜面的长度为s = 2h = 2×0.5m = 1m，物体受到摩擦力为f = W额外/s = 1J/1m = 1N，故B错误；C.在匀速拉动过程中，物体的质量不变，动能不变，高度变大，重力势能变大，物体的机械能变大，故C错误；D.若以2m/s的速度匀速拉动物体，此过程中摩擦力大小不变，则额外功不变，有用功也不变，总功也不变，因此斜面机械效率仍为75%，故D正确。故选D。

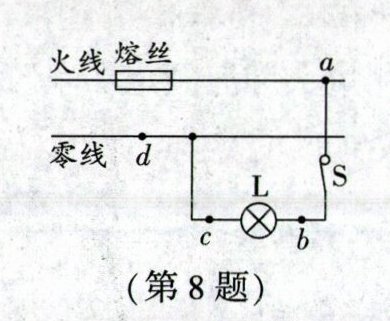

8. 如图所示的家庭电路中,正常发光的灯L突然熄灭,电工用测电笔分别测a、b、c、d四点,发现a、b两点氖管都发光,c、d两点氖管都不发光.若电路只有一处故障,则可能是 (C)

A.火线上熔丝断了
B.开关S处断路
C.灯泡灯丝断了
D.导线c、d间断路

答案： C 解析：测电笔接触火线氖管发光，测电笔接触零线氖管不发光。用测电笔测试火线上a点时氖管发光，说明火线正常，测试b点时氖管发光，说明开关S正常，测试d点时氖管不发光，说明零线正常，测试c点时氖管不发光，说明c点没有与火线相连，可能是灯泡灯丝断了，故C符合题意。

9. 如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关$S_1、$$S_2,$测得$U_1:U_2= 5:2；$若先断开开关$S_1、$$S_2,$拆去电压表,再在甲、乙两处分别接入电流表,闭合开关$S_1,$则$I_1:I_2$为 (B)
A.1:1
B.5:2
C.2:5
D.25:4

答案： B 解析：由图可知，若在甲、乙两处分别接入电压表，闭合开关S₁、S₂，定值电阻R₁、R₂串联在电路中，甲电压表测量定值电阻R₁两端的电压，乙电压表测量定值电阻R₂两端的电压，由于串联电路中电流处处相等，所以定值电阻R₁、R₂的电阻之比为R₁:R₂ = U₁/I₁:U₂/I₂ = U甲/I:U乙/I = U甲:U乙 = 5:2；若先断开开关S₁、S₂，拆去电压表，再在甲、乙两处分别接入电流表，闭合开关S₁，定值电阻R₁、R₂并联在电路中，甲电流表测量定值电阻R₂的电流，乙电流表测量定值电阻R₁的电流，所以甲、乙两电流表示数的比值I甲:I乙 = U₂/R₂:U₁/R₁ = U/R₂:U/R₁ = R₁:R₂ = 5:2，故B符合题意。

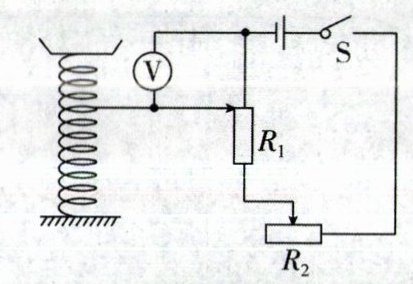

10. (2024·陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示.闭合开关S,关于该台秤的分析正确的是 (D)

A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大

B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_2$滑片向左滑动
D.若台秤测量值偏小,可以将$R_2$滑片向右滑动进行校准

答案： D 解析：分析电路可知，闭合开关S后，R₁、R₂串联，电压表测R₁上半段电阻丝分得的电压。A.闭合开关S，由题图可知，保持R₂阻值不变，被测物体质量变小时，滑片向上移动，由于电压表与滑片串联，电压表的内阻很大，此时移动滑片也不会改变R₁连入电路的阻值，由于电源电压不变，R₁与R₂连入电路的阻值不变，根据欧姆定律I = U/R可知，电路中的电流不变，故A错误；B.保持R₂阻值不变，被测物体质量变大时，滑片向下移动，电压表所测上半段电阻丝的电阻变大，由串联电路的分压规律可知，此时电压表的示数变大，故B错误；C.R₂滑片向左滑，接入电路电阻变大，由串联电路分压规律可知，R₁分到的电压变小，测量相同质量物体时，电压表示数变小，台秤分度值变大，故C错误；D.若台秤测量值偏小，根据串联电路分压规律可知，可以将R₂滑片向右滑动进行校准，这时R₂连入电路的电阻变小，R₁两端的电压变大，台秤的测量值会变大，故D正确。故选D。

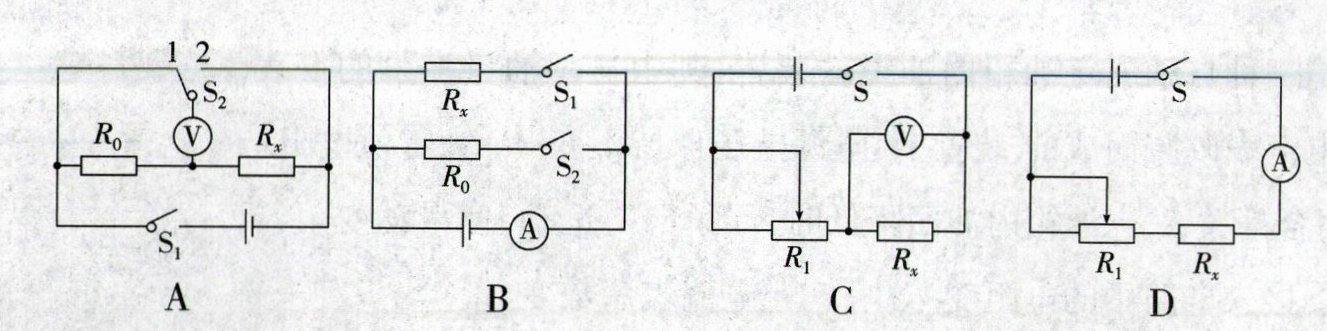

11. 小袁同学设计了如图四个电路图,图中电源电压未知但不变,R₀为阻值已知的定值电阻$,R_1$为最大阻值已知的滑动变阻器,通过断开、闭合开关或调节$R_1$接入电路阻值不能测出未知电阻Rₓ阻值的电路是()

答案： A 解析：A.图中S₂置于1时电压表上端接线柱接正极，置于2时接负极，导致电压表正负接线柱接反，无法测量Rₓ的阻值，故A符合题意；B.分别单独闭合S₁、S₂，测出通过Rₓ、R₀电流为I₁、I₂，根据欧姆定律可得电源电压为U = I₁Rₓ = I₂R₀，则电阻Rₓ阻值Rₓ = I₂R₀/I₁，故B能测出；C.闭合开关，将R₁置于最右端，R₁接入阻值为0，读出电源电压为U，再滑到最左端，测出Rₓ两端电压为Uₓ，根据欧姆定律可得Uₓ/Rₓ = (U - Uₓ)/R₁，则电阻Rₓ阻值Rₓ = UₓR₁/(U - Uₓ)，故C能测出；D.闭合开关，将R₁置于最右端，R₁接入阻值为0，电路中只有Rₓ，读出电流表为I₁，再滑到最左端，两电阻串联，测出总电流I₂，根据欧姆定律可得I₁Rₓ = I₂(Rₓ + R₁)，则电阻Rₓ阻值Rₓ = I₂R₁/(I₁ - I₂)，故D能测出。故选A。
