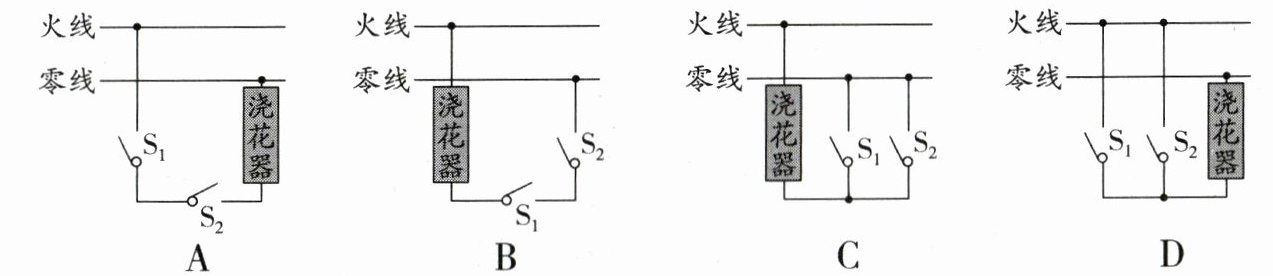

5. (2023·湖北)小明设计了一种晚上自动给花草浇水电路.光控开关$S_1$在天黑时闭合,湿敏开关$S_2$在土壤过于干燥时闭合.浇花器仅在土壤过于干燥的夜间才开始工作,对花草进行浇水.下列电路既满足上述条件,又符合安全用电原则的是 (A)

答案： A　解析:光控开关$S_{1}$在天黑时闭合,湿敏开关$S_{2}$在土壤过于干燥时闭合,浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水，要求两个开关同时闭合电路开始工作，因此两个开关应串联;既满足上述条件，又符合安全用电原则，开关必须接在火线和用电器之间，故 A 符合题意.

6. 学习小组将装满盐水的气球连接在如图的电路中.闭合开关,当用手拉扯连接气球的导线,使气球变长(盐水与导线充分接触且气球不破裂)时,下列说法正确的是 (D)
A.小灯泡变得更亮
B.电压表示数变小
C.电流表示数变大
D.电压表与电流表示数的比值变大

答案： D　解析:当用手拉扯连接气球的导线，使气球变长时，由于盐水与导线充分接触且气球不破裂，当气球变长时，长度变长,横截面积变小,接入电路中的电阻会变大.A.由于电路的总电阻变大,根据欧姆定律$I=\frac{U}{R}$(U 为电源电压,R 为电路总电阻),电路中的电流会变小.而小灯泡的亮度是由其实际功率决定的,实际功率$P=I^{2}R_{灯}$（$R_{灯}$为小灯泡电阻）,电流变小,所以小灯泡 的实际功率变小,灯泡变得更暗,故 A 错误;B.电压表测量的是盐水气球的电压,由$U=IR$可知,灯泡两端的电压变小,根据串联电路的电压规律可知盐水气球两端的电压变大,即电压表示数变大,故 B 错误;C.由 A 选项分析可知,电路中的电流会变小,所以电流表示数变小,故 C 错误;D.电压表与电流表示数的比值实际上是盐水气球的电阻(根据欧姆定律$R_{盐水}=\frac{U_{盐水}}{I}$),由 B 选项分析可知,盐水气球两端的电压$U_{盐水}$变大,电路中的电流 I 变小,所以电压表与电流表示数 的比值变大,故 D 正确.故选 D

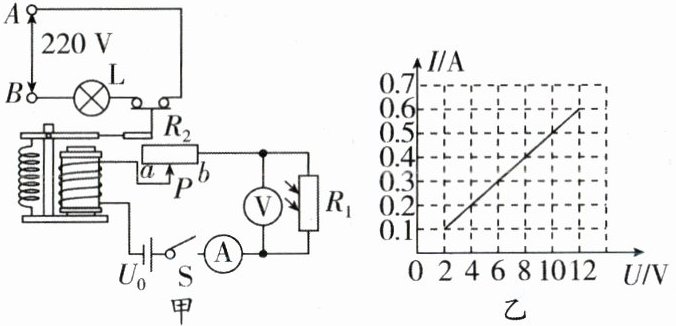

7. 小明用光敏电阻设计了一种“智能家居照明灯”电路,该照明灯实现在天暗时自动点亮,天亮时自动熄灭.如图甲所示$,R_1$为光敏电阻,阻值随光照强度变化而变化$,R_2$为滑动变阻器,电源电压U₀恒定,保持光照强度不变,闭合开关S后,滑片P由a端向b端移动过程中,电流表示数I与电压表示数U的关系如图乙所示(电磁继电器线圈的电阻不计),下列说法正确的是 ( B )

A.电源电压U₀为14V
B.滑动变阻器的最大阻值是100Ω
C.滑片P在b端时,电压表的示数为2V
D.光敏电阻阻值应随光照强度的增加而增强

答案： B　解析:由图可知,控制电路中线圈、滑动变阻器与光敏电阻$R_{1}$串联,电压表测量$R_{1}$两端的电压,电流表测量电路中的电流.A、C.由于电磁继电器线圈的电阻不计，当滑片位于 b 端时,电路为光敏电阻的简单电路,电压表测电源的电压,由图像可知电压表的示数为 12 V,则电源电压$U_{0}$为 12 V,故 A、C 错误;B.当滑片位于 a 端时,滑动变阻器最大值与光敏电阻串联,此时电路中的电流最小,由图像可知$I_{min}=0.1A$,此时电压表示数即光敏电阻两端电压为 2 V,则滑动变阻器的最大阻值为$R_{滑max}=\frac{U_{滑max}}{I_{min}}=\frac{12V - 2V}{0.1A}=100\Omega$,故 B 正确;D.天暗时电灯自动亮说明此时照明电路闭合即衔铁与电磁铁断开,由图可知此时电磁铁的磁性减弱即电路中的电流变小,根据$R=\frac{U}{I}$可知电路中的电阻变大,即此时光敏电阻的阻值变大;反之,天亮时光敏电阻的阻值变小,所以光敏电阻阻值大小应随光照强度的增加而减小,故 D 错误.故选 B

8. (2024·吉林)鹊桥二号中继星是嫦娥六号与地球之间的“通信桥梁”,鹊桥二号中继星是通过电磁波传递信息的.嫦娥六号利用太阳能电池供电,太阳能属于可再生能源.

答案： 电磁波　可再生　解析:鹊桥二号中继星是嫦娥六号与地球之间的“通信桥梁”,鹊桥二号中继星是通过电磁波来传递信息的;在自然界中可以不断再生、永续利用、取之不尽、用之不竭的资源叫可再生能源，嫦娥六号利用太阳能电池供电，太阳能属于可再生能源

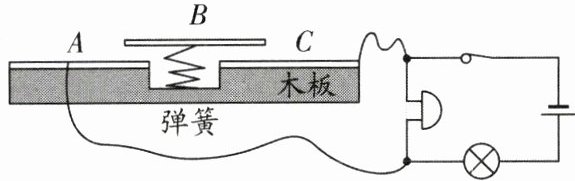

9. 为了更好的保护文物,部分重要文物采用了具有报警功能的文物展示台,原理图如图所示,展示台由木板、弹簧、金属片A、B、C和报警电路组成(金属片电阻可忽略不计),当物品被搬离(填“物品被搬离”或“物品正在展出”)时,金属片B在弹力作用下与金属片A、C分开,灯亮起的同时电铃发出警报;其中金属片B和弹簧在电路中相当于开关(填“电源”“用电器”或“开关”).

答案： 物品被搬离　开关　解析:当物品被搬离时，金属片 B 在弹簧作用下与金属片 A、C 分开，电路中电铃有电流通过，发声报警，金属片 B 和弹簧可以控制电铃的通断，相当于开关
