23. 根据要求作图.

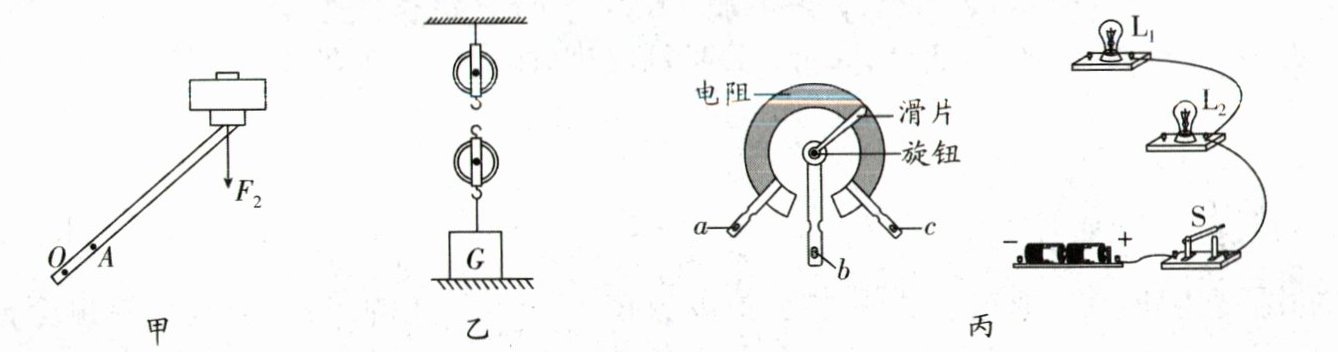

(1) 图甲是使用自拍杆辅助手机进行自拍时的示意图.若将自拍杆看作一个轻质杠杆,O 点是支点.请在图中画出阻力 $ F_2 $ 的力臂 $ L_2 $ 和施加在 A 点最小的动力 $ F_1 $.
(2) 要利用图乙滑轮组将放在水平地面上的重物 G 提起,请画出最省力的绳子绕法.
(3) 图丙是“子母调光灯”的内部结构示意图,a、b、c 是它的三个接线柱,要求:闭合开关 S,逆时针转动旋钮带动滑片时,灯 $ L_1 $ 变亮,$ L_2 $ 变暗,请按要求将电路连接完整.

答案：
23.
(1)如图所示
　　　　　　　　　
(2)如图所示
　　　　　　　　　　　
(3)如图所示
　　　　
解析:
(1)首先明确力臂的定义是从支点到力的作用线的垂直距离.对于阻力F2(方向竖直向下)，我们要延长其作用线(沿竖直方向向下)，然后从支点O作这条作用线的垂线段，此垂线段就是阻力F2的力臂L2.接着根据杠杆平衡条件F1L1 = F2L2，在阻力F2和阻力臂L2一定的情况下，要使动力F1最小，动力臂L1就需最长.在图甲中，最长的动力臂就是支点O到A点的距离(即OA连线)，所以动力F1应垂直于OA连线且方向向上.
(2)对于滑轮组，要达到最省力的效果，通常需要让承担物重的绳子段数尽可能多.图乙中有一个动滑轮和一个定滑轮，当把绳子一端固定在动滑轮上，然后依次绕过定滑轮和动滑轮，最后绳子自由端向上拉时，承担物重的绳子段数n = 3，这样能实现最省力.按上述方法将绳子一端固定在动滑轮上，依次绕过定滑轮和动滑轮，自由端向上拉.

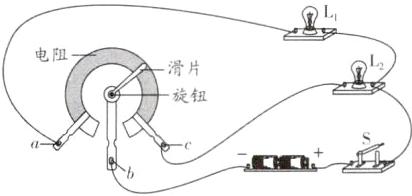

(3)由题意可知，L1、L2互不影响，应并联接入电路.当闭合开关，逆时针转动旋钮带动滑片时，灯L1变亮，这意味着通过L1的电流增大，根据欧姆定律，电压不变时，电阻变小、电流增大，所以L1应与a连接，灯L2变暗，说明通过L2的电流减小，即电阻增大，所以L2应与c连接，中间b与电源负极连接形成回路.

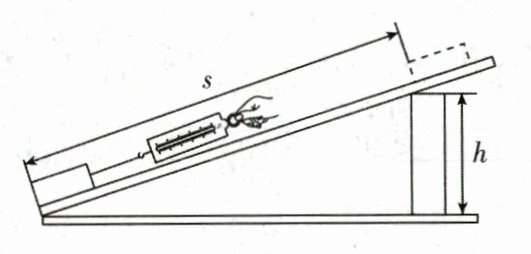

24. 小明利用斜面测量提升物体所做的功,实验数据如下表,求:
|物重 G/N|高度 h/m|拉力 F/N|拉动距离 s/m|

|5|0.2|1.2|1|
(1) 拉力 F 所做的有用功.
(2) 斜面的机械效率(保留一位小数).
(3) 物体所受斜面的摩擦力.

答案： 24.
(1)1J　
(2)83.3%　
(3)0.2N 解析:
(1)拉力F所做的有用功为W有 = Gh = 5N×0.2m = 1J.
(2)拉力做的总功为W总 = Fs = 1.2N×1m = 1.2J，斜面的机械效率为η = W有/W总×100% = 1J/1.2J×100%≈83.3%.
(3)额外功为W额 = W总 - W有 = 1.2J - 1J = 0.2J，物体所受斜面的摩擦力为f = W额/s = 0.2J/1m = 0.2N.
