《2025年学霸提优大试卷九年级物理上册苏科版》

15.(2024·徐州)如图所示是自制交流发电机模型,风车转动,线圈在磁场中做切割磁感线运动时,电路中就会产生感应电流,电流方向与磁场方向和导体运动方向有关。如果把小量程电流表换成电池,把模型当作电动机,此时线圈不能(填“能”或“不能”)持续转动。

答案： 切割 磁场 不能 解析：风车转动，线圈在磁场中做切割磁感线运动，电流表的指针会发生偏转，产生感应电流，感应电流的方向与导体做切割磁感线运动的方向和磁场的方向有关；把小量程电流表换成电池，线圈中有电流通过，在磁场中受到力的作用，由于没有换向器，线圈在转动时电流方向不会改变，不能持续转动，最终静止在平衡位置。

16. 磁共振成像是一种较新的医学成像技术,它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像,变化的磁场会使携带的金属中产生感应电流,从而使金属发热而灼烧病人,重则危及生命。其中画线部分涉及的物理知识与发电机(填“电动机”“发电机”或“电磁起重机”)的工作原理相同。

答案： 发电机

17. 如图所示,重为G的小铁块在水平方向拉力F的作用下,沿条形磁体粗糙程度均匀的表面从N极滑到S极,在此过程中磁铁对小铁块的摩擦力大小变化情况是先变小再变大；若将小铁块换成小铝块,则此过程中摩擦力的变化情况是不变。

答案： 先变小再变大 不变 解析：重为G的小铁块在水平方向拉力F的作用下，沿条形磁体的表面从N极滑到S极，在此过程中磁铁对铁块的吸引力先变小后变大，导致铁块对磁块的压力先变小后变大，而接触面粗糙程度不变，因此在此过程中磁铁对小铁块的摩擦力大小变化情况是先变小再变大；若将小铁块换成小铝块，小铝块不受磁体的磁力的作用，此过程中小铝块对磁体的压力不变，始终等于小铝块的重力，且接触面粗糙程度不变，因此小铝块受到的摩擦力不变。

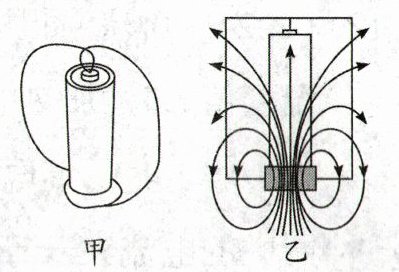

18. 图甲为一台简易电动机,它由一节旧电池、小块铷磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制；图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,磁铁上端为N(填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里,则线框右边受到的磁场力垂直于纸面向外(填“向外”或“向里”),线框在转动过程中将电能转化为机械能。

答案： N 向外 电 机械

19. 如图所示,物理学家罗兰曾经做过一个实验：在圆形橡胶盘上注入某种电荷,当橡胶盘沿中心轴高速旋转时,圆盘上方原来静止的小磁针转动了。这个实验现象说明电荷定向移动形成电流、电流的周围存在磁场、电生磁、小磁针受磁场的作用、电与磁之间有关系等；请你推断橡胶盘高速旋转时电荷有没有受到小磁针的力：有(填“有”或“没有”)。

答案： 电荷定向移动形成电流、电流的周围存在磁场、电生磁、小磁针受磁场的作用、电与磁之间有关系等 有

20. 如图所示为巨磁电阻特性原理示意图,图中GMR是巨磁电阻(阻值随周围磁场强度的增强而减小),闭合开关$S_1$和$S_2$后,电磁铁右侧为S极,当滑片P向左移动时,小灯泡的亮度将变亮,说明电磁铁的磁性与电流大小有关。

答案： S 变亮 电流大小 解析：如题图所示，电流从电磁铁右端流入，根据安培定则，电磁铁左端为N极，右端为S极；当滑片P向左移动时，滑动变阻器接入电阻变小，电路中电流变大，磁性增强，表明电磁铁的磁性与电流大小有关，由于电磁铁磁性增强，巨磁电阻阻值变小，通过灯泡电流变大，灯泡的亮度将变亮。

21. 小明捡到一块废弃的正方体磁铁,为了探测其磁极性,他将相邻的三面分别用A、B、C标记,然后放在透明的塑料袋里,用细线悬挂起来。第一次将磁铁按图甲所示放置在塑料袋中,确保C面向上,结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中,结果磁铁静止时总是C面朝南。根据以上操作,请你帮助小明推断：①A、B、C三面中,C是磁极所在面；②该面对应的磁极性是南极；③为了进一步判断其磁极性,让图丙所示的通电螺线管P端靠近上述磁极面,它们之间将相互吸引。

答案： C 南 吸引 解析：第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南，说明C面是磁极所在面，指南的叫南极，也叫S极，所以C面是南极。由图丙可知，电流从左端流入，由安培定则可知通电螺线管的P端是N极，让图丙所示的通电螺线管P端靠近C面，异名磁极相互吸引。

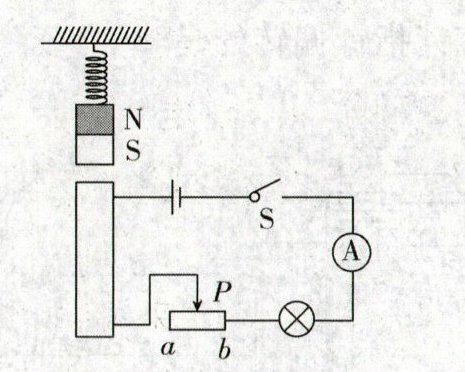

22.(2分)如图所示,在电磁铁的正上方用弹簧挂一条形磁体。当开关闭合后,如要求当滑片P从b端到a端的过程中,弹簧会变长,请在图中画出电磁铁线圈的绕线方法。

答案：
如图所示
