《2025年学霸提优大试卷九年级物理上册苏科版》

18.如图所示,甲、乙为两只相同电表,当闭合$S_{1}$、$S_{2}$时,甲、乙两表示数之比为$4:3$,则两表均为电压表,两电阻大小之比$R_{1}:R_{2}$为1:3,电路总功率为$P_{1}$;同时更换两电表种类,调整开关状态,使两表均有正常示数,此时电路总功率为$P_{2}$,则$P_{1}:P_{2}$为3:16.

答案： 电压　1:3　3:16

19.一款电中药壶的内部简化电路如图甲所示,定值电阻$R_{1}$、$R_{2}中只有R_{1}$为加热管.该壶的额定电压为220V,加热时的额定功率为$1210W$,则额定电流为5.5A.正常工作时加热管$R_{1}在加热和保温时的功率之比为49:4$,则定值电阻$R_{2}$的阻值为100$\Omega $.若家庭电路中仅有该壶工作,使质量为$1kg$、初温为$20^{\circ}C的水升高60^{\circ}C共用时6min$,如图乙所示的电能表指示灯闪烁了120次,则此过程中该壶的实际功率为1000W,加热效率为70%.

答案： 5.5　100　1000　70

20.如图甲,小灯泡L规格为“$6V$ $3W$”,滑动变阻器为“?$\Omega $ $2A$”.只闭合开关$S_{1}和S_{3}$,在电路安全的情况下最大范围调节变阻器的滑片,绘制了电流表示数与变阻器连入阻值关系的图像(图乙);只闭合开关$S_{2}$,最大范围调节变阻器的滑片,绘制了电流表与电压表示数关系的图像(图丙),该电路的电源电压为6V;只闭合开关$S_{1}和S_{3}$,变阻器连入的最大阻值为25$\Omega $;只闭合开关$S_{2}$时灯泡的最小功率为0.2W.

答案： 6　25　0.2

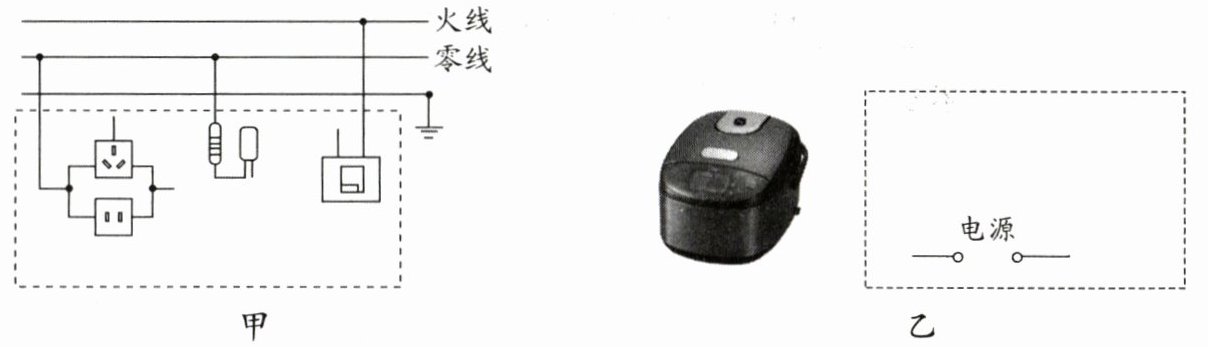

21.(6分)按要求作图:
(1)如甲图是常用的插线板电路简化图,开关断开时指示灯不发光,插孔不提供工作电压;开关闭合时指示灯发光,插孔提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压,请在图中画出开关、指示灯、插孔的连接方式.
(2)(2024·济南)小宇家电饭锅的内部电路元件可简化为两个发热电阻和两个开关,其中$S_{1}$是手动控制开关,$S_{2}$是温控开关.当$S_{1}$、$S_{2}$都闭合时,发热电阻$R_{1}$、$R_{2}$均工作,电饭锅处于加热状态;当温度达到设定温度时,$S_{2}$自动断开,只有$R_{1}$工作,电饭锅处于保温状态;只要$S_{1}$断开,$R_{1}$、$R_{2}$均不工作.如图所示,已画出电源部分,请画出此电饭锅内部的电路图.

答案：

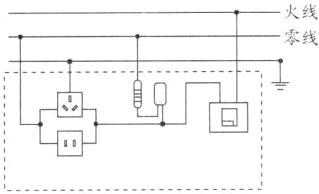

(1)如图所示
　　　　　　
(2)如图所示
