《2025年学霸提优大试卷九年级物理上册苏科版》

18. (2024·济宁)在如图所示的电路中,电源电压为6 V,当开关S闭合后,电路总功率变化了1.8 W,则电流表示数变化了0.3A,电阻R=20Ω.

答案： 0.3 20

19. 在如图所示的电路中,定值电阻$ R_{0} $的阻值为20 Ω,电动机线圈电阻为2 Ω,闭合开关,电流表$ A_{1} $、$ A_{2} $的示数分别为0.8 A、0.3 A,则该电路电源电压为6 V,10 s内电路消耗的电能为48J,10 s内电流通过电动机产生的热量为5J,10 s内电动机消耗的电能为30J.

答案： 48 5 30

20. 如图所示,电源电压恒为12 V,滑动变阻器的最大阻值为48 Ω,电流表量程为0~0.6 A,小灯泡标有“6 V 3 W”字样,忽略温度对灯丝电阻的影响.当S、$ S_{1} 和 S_{2} $都闭合时,调节滑动变阻器的滑片,使电路中的总功率最小且为6 W,定值电阻$ R_{0} $的阻值为48Ω;当只闭合S时,电路中允许通过的最大电流为0.5A,此时滑动变阻器接入电路的阻值为12Ω.

答案： 48 0.5 12

21. (6分)按要求作图:

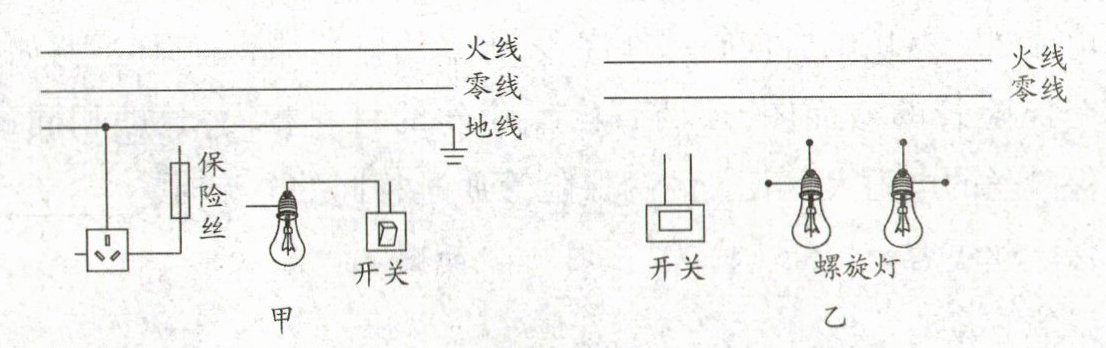

(1)(2024·广元)如图甲,请用笔画线代替导线,将带开关的电灯、带保险丝的插座分别接入家庭电路.
(2)如图乙为家庭照明电路,请用笔画线代替导线,将开关和灯接入电路中,要求两灯并联,且开关控制两灯.

答案：

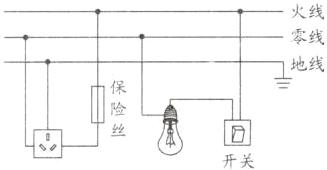

(1)如图所示

解析：在家庭电路中，插座和带开关的灯泡是并联，三孔插座接线规则为左零右火上接地，带开关的灯泡，开关要接在火线和灯泡之间，灯泡顶部接火线，螺丝套接零线。

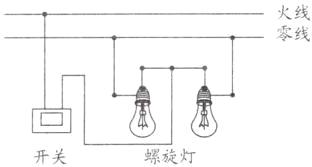

(2)如图所示

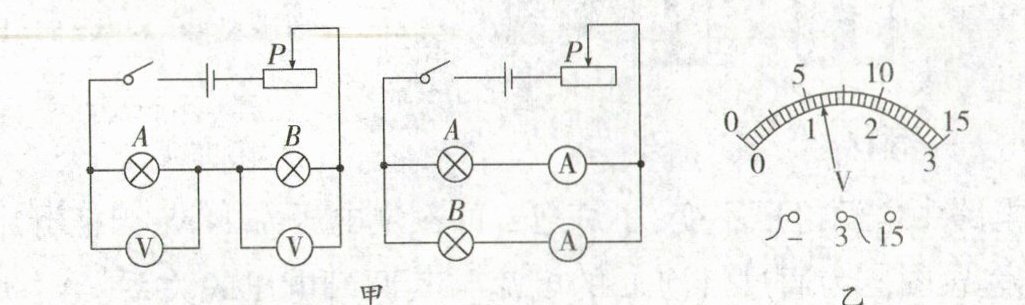

22. (6分)如图甲所示,小明在做“比较两个灯泡的亮暗”的实验时,将A、B两个阻值不等的白炽灯泡,分别串联和并联在电路中.

(1)将两个灯泡串联在电路中,目的是控制电路中的电流不变,比较灯泡的亮暗与电压的关系.
(2)闭合开关前,应将滑动变阻器的滑片P置于最右端.
(3)串联时,灯泡B两端的电压如图乙所示,为1.2V.
(4)将两个灯泡并联在电路中时,小明在表格中记录的电流值有错误,请你帮他指出来:灯泡A的电流大于了B的电流.
| 灯泡 | 串联 | 并联 |
| | 电压/V | 亮暗 | 电流/A | 亮暗 |
| A | 1.8 | 较亮 | 0.6 | |
| B | | 较暗 | 0.4 | |

答案：
(1)电流 电压
(2)右
(3)1.2
(4)灯泡A的电流大于了B的电流解析：
(1)将两个灯泡串联在电路中，由串联电路电流处处相等可知，目的是控制电路中的电流不变，比较灯泡的亮暗与电压的关系。
(2)闭合开关前，应将滑动变阻器的滑片P置于最右端，使滑动变阻器接入电路的电阻最大。
(3)由图乙可知，电压表的量程是0~3 V，分度值为0.1 V，此时的示数为1.2 V。
(4)由$I=\frac{U}{R}$可得，两灯泡串联时，电流相同，由灯泡A较亮，灯泡B较暗可知，灯泡A的实际功率大于灯泡B的实际功率，由$P=UI$可得，灯泡A两端的电压大于灯泡B两端的电压，说明灯泡A的电阻大于灯泡B的电阻；两灯泡并联时，电压相等，由$I=\frac{U}{R}$可知，通过灯泡A的电流应小于通过灯泡B的电流。
