《2025年学霸提优大试卷九年级物理上册苏科版》

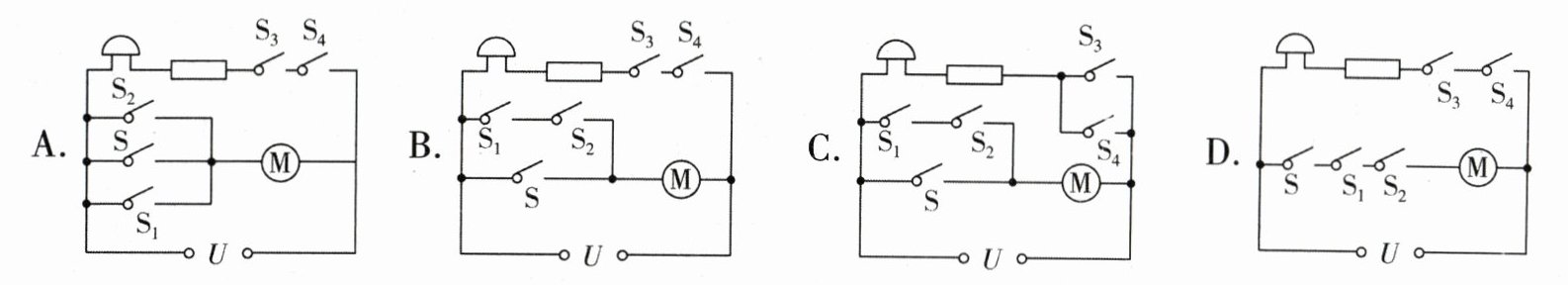

12. 考试试卷保密至关重要,为确保试卷万无一失,存放试卷的保密室有厚厚的大门,要想开门,需要主考用钥匙闭合开关S,或者两名副主考同时使用钥匙闭合开关$S_{1}$、$S_{2}$,使电动机工作拉开大门.为防止有小偷从窗户或排气扇处翻入,在窗户和排气扇处还分别设有自动感应开关$S_{3}$、$S_{4}$,当小偷闯入时感应开关自动闭合,警铃报警.下列电路图符合设计要求的是 (C)

答案： C

13. 如图是汽车倒车雷达的示意图.汽车挂倒挡倒车时,车尾的3~5个探头会同时发出并接收反射回来的超声波,从而确定车尾离障碍物的距离.挂挡器与电路中元件开关的作用相似,人们在实践中发现,当其中某个探头损坏时,雷达仍可以使用,则可推断这些探头是并联(填“串联”或“并联”)的.随着空气污染的日趋严重,为了缓解空气污染问题,电动混合动力汽车越来越吸引人们的目光,给汽车蓄电池充电时,蓄电池相当于用电器(填“用电器”或“电源”).

答案： 开关 并联 ⽤电器

14. (2024·自贡)在如图所示的电路图中,闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,则小灯泡$L_{1}$、$L_{2}$是并(填“串”或“并”)联的;若同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,则会造成电路短路.

答案： 并 短路

15. 如图所示,当$S_{1}$、$S_{3}$闭合,$S_{2}$、$S_{4}$断开时,电压表的示数为3V.将$S_{1}$、$S_{4}$闭合,$S_{2}$、$S_{3}$断开,$L_{1}和L_{2}$串联,电压表的示数为1.5V,电源电压是4.5V;当$S_{1}$、$S_{2}$、$S_{3}$闭合,$S_{4}$断开时,电压表连接正确,电压表的示数为4.5V.

答案： 串 4.5 4.5

16. 如图所示电路,灯泡$L_{1}$、$L_{2}$的连接方式是串联(填“串联”或“并联”).闭合开关S后,两灯均发光,两电表均有示数,过一会儿由于某个灯泡发生故障而熄灭,电流表有示数,电压表示数为零,则故障原因是L₂短路.

答案： 串联 L₂短路

17. 如图所示,“播放器”是有电流通过时会播放音乐的装置.为了实现课间音乐定时播放,应将定时器开关安装在b导线上.当该装置定时播放音乐时,定时器开关应处于断开状态,此时播放器和指示灯是串联.

答案： b 断开 串

18. 如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示.则通过灯泡$L_{1}$的电流为1.2A.

答案： 1.2
