《2025年学霸提优大试卷九年级物理上册苏科版》

19. 学校使用风力发电路灯,每个路灯配备一台小风力发电机,得到的电能储存于蓄电池中,供路灯使用.相关参数如表,其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积,当蓄电池的容量只剩下总容量的20%时,蓄电池停止供电.
| 蓄电池 | | 路灯 | |
| 额定电压 | 12 V | 额定电压 | 12 V |
| 容量 | 100 A·h | 额定功率 | 100 W |
(1)风能属于可再生(填“可再生”或“不可再生”)能源,发电机的工作原理是电磁感应,给蓄电池充电时,蓄电池在电路中属于用电器(填“电源”或“用电器”).
(2)一个充满电的蓄电池可向一盏路灯持续供电9.6h.学校共有100盏这样的路灯,每天照明10 h,电价为0.5元/(kW·h),每月(30天)可节省电费1500元.

答案：
(1)前后　
(2)斜向上、斜向下　
(3)机械　电源

20. (6分)按要求作图:

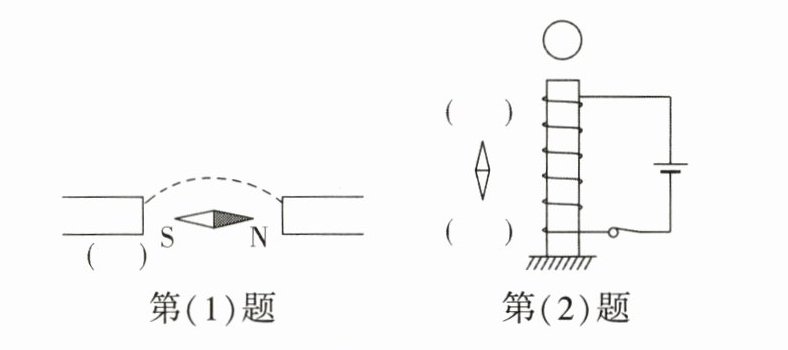

(1)磁体旁的小磁针静止时所指的方向如图所示,请在括号中标出磁体的磁极,并标出图中磁感线的方向.
(2)(2024·潍坊)某款磁悬浮玩具的电路原理图如图所示.闭合开关,磁性小球悬停在空中,一小磁针静止于螺线管左侧,不考虑小磁针与磁性小球间的相互作用.
①将小磁针“N”“S”极填入括号中;
②画出磁性小球的受力示意图.

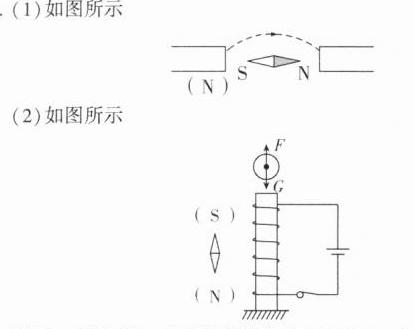

答案：

（1）分析①、②两次实验现象,小明说:“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时,电路中就会产生感应电流.”小刚认为不准确,因为导体AB前后运动时,其运动方向也与磁场方向垂直,但无感应电流.
(2)采纳小刚意见后,小明又说:“闭合电路的一部分导体在磁场中垂直切割磁感线时,电路中才会产生感应电流”,小刚认为不全面,因为导体AB斜向上、斜向下运动时,也有感应电流.
(3)从能量的角度来分析,感应电流的产生过程是将机械能转化为电能;如果将图中的灵敏电流计换成电源,可以探究磁场对电流的作用.

答案：
(1)1090 Ω　
(2)1 kW　
(3)200℃
