7. 如图所示的电路,下列说法中不正确的是 (A)
A.$S_{1}$闭合,$S_{2}$断开时,$L_{1}$、$L_{2}$、$L_{3}$都亮
B.$S_{1}$断开,$S_{2}$闭合时,$L_{1}$亮,$L_{2}和L_{3}$不亮
C.$S_{1}$、$S_{2}$都断开时,$L_{1}$、$L_{2}$、$L_{3}$都亮,它们串联
D.$S_{1}$、$S_{2}$都闭合时,$L_{1}$、$L_{2}$、$L_{3}$都亮,它们并联

答案： A

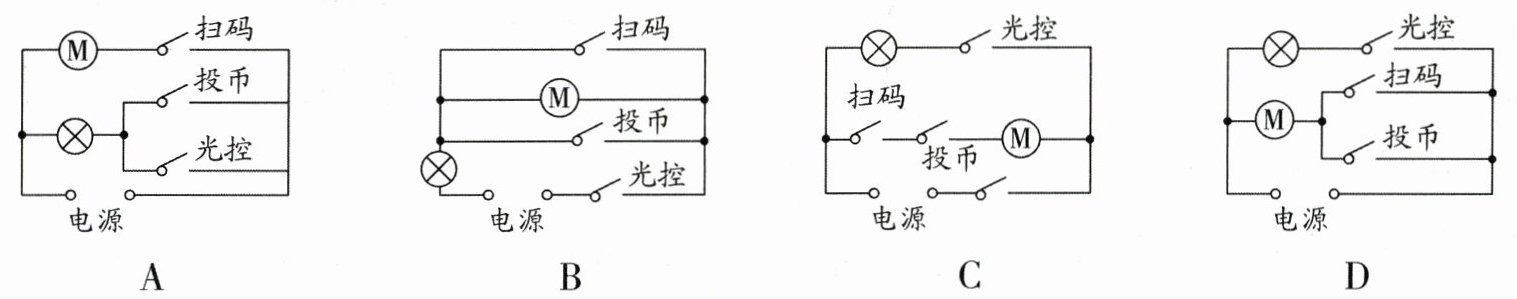

8. (2024·广安)某学校为了培养学生的科学素养,开展了STEM科创教育,在此期间,科创小组自制了“冰淇淋自动售货机”.该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务;当光线较暗时,光控开关闭合,还可以提供照明.下列电路设计符合该要求的是 (D)

答案： D

9. 在图中,用箭头标出了部分接线中的电流方向.a、b间和c、d间,或者接电源,或者接电灯.若图中只接有一个电源,则该电源 (C)
A.只能接在a、b间
B.只能接在c、d间
C.可以接在a、b间,也可以接在c、d间
D.条件不足,无法确定

答案： C

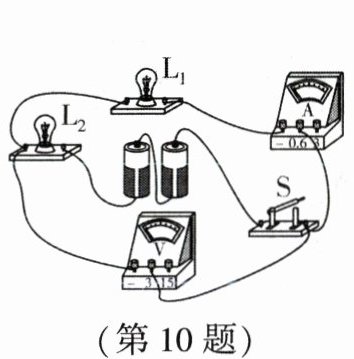

10. 小华用如图所示的电路研究串联电路特点,电源电压保持不变.闭合开关S,两电表中只有一个电表有示数,将$L_{1}和L_{2}$交换位置,再闭合开关,两电表均有示数.已知电路中除了$L_{1}$、$L_{2}$外,其他电路元件均完好.下列说法正确的是 (A)


A.可以确定,只有$L_{1}$短路
B.可以确定,只有$L_{1}$断路
C.可以确定,$L_{1}短路且L_{2}$断路
D.可以确定,$L_{1}断路且L_{2}$短路

答案： A

11. 如图甲所示电路中,当闭合开关后,两个电压表$V_{1}$、$V_{2}$的指针偏转均为图乙所示,则灯泡$L_{1}和L_{2}$两端的电压分别为 (A)
A.2.8V 0.7V
B.3.5V 0.7V
C.3.5V 2.8V
D.3.5V 3.5V

答案： A
