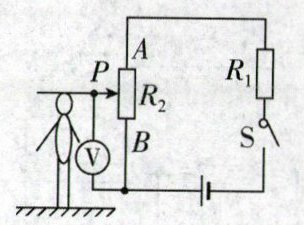

11. 如图是一个简易身高测量仪的工作电路示意图。电源电压 6V 保持不变,电压表的量程为$“0~3V”,R_1 = 20Ω,R_2 $是一根长为 80cm 的均匀电阻丝(规格为 0.5Ω/cm,A、B 为$ R_2 $的两个端点)。滑片 P 可在竖直放置的$ R_2 $上滑动,被测者身高不同电压表示数也会不同,在电压表的刻度上标注相应的身高值,改装完成后,便可测量身高。下列说法正确的是 (D)

A.正常工作时,被测者的身高越矮,电路中的电流越小
B.正常工作时,被测者的身高越高,电压表的示数越小
C.为保证电压表不超量程,滑片 P 与 B 端之间的距离最大为 70cm
D.如果用量程为“0~0.6A”的电流表替代电压表,身高的测量范围会变大

答案： D

12. 如图所示的实物电路,电源电压恒为 6V,定值电阻$ R_1 = 10Ω,R_2 = 12Ω,$滑动变阻器$ R_3 $的规格为“40Ω 2A”,当滑片 P 位于$ R_3 $的中点时,下列说法正确的是 (D)
A.只闭合开关$ S_3,$断开开关$ S_1、$$S_2,R_1 $和$ R_3 $串联,电压表 V 的示数为 1.2V
B.先闭合开关$ S_3,$保持滑片 P 的位置不动,再闭合开关$ S_1,$则电流表$ A_1 $的示数变小,电流表$ A_2 $和电压表 V 的示数变大
C.只闭合开关$ S_3,$断开开关$ S_1、$$S_2,$调节$ R_3 $的滑片 P 的位置并保证电路安全,则电流表$ A_1 $的示数变化范围是 0.12~0.6A
D.开关$ S_1、$$S_2、$$S_3 $都闭合,调节$ R_3 $的滑片 P 的位置并保证电路安全,则$ R_3 $接入电路的阻值范围是 3~40Ω

答案： D

13. 将碳棒接到如图所示的电路中,闭合开关后,灯泡发光,说明碳棒是导体(填“导体”或“绝缘体”),接着用酒精灯给碳棒加热,发现灯泡的亮度变亮,说明碳棒的电阻随温度的升高而减小(填“增大”“减小”或“不变”)；如果想增加电路中的电阻,碳棒应加长(填“加长”或“缩短”)。

答案： 导体 减小 加长

14. 两个长方体金属导体,它们的材料相同且分布均匀,边长分别为 a、b、c,且 a ＞ b ＞ c。电流分别沿图甲、乙两种方式流过金属电阻时,其中电阻阻值较小的是甲(填“甲”或“乙”),这是因为该电阻的横截面积较大和长度较小。若按照图丙的方式把两个金属块接在电源两端,则通过两金属块的电流 Iₐ=(填“＞”“=”或“＜”)Iᵦ。

答案： 甲 横截面积 =

15. 徐盐高铁开通以来,极大地促进了沿线经济发展,为保障列车安全运行,列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变,R₀ 为定值电阻,光敏电阻 R 的阻值随光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻 R 的激光时,电流表示数减小,电压表示数增大。要使报警器在浓度更低的烟雾下报警,R₀ 应选用更大(填“更大”或“更小”)阻值的电阻。

答案： 减小 增大 更大
