《2025年学霸提优大试卷九年级物理上册苏科版》

21. 如图甲所示,电路中电源电压保持不变,电流表量程为 0~0.6 A,电压表量程为 0~15 V.$R_{1}$的阻值变化范围为 0~20 Ω,$R_{2}$为定值电阻.闭合开关,滑片 P 在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙,则$R_{2}=$5Ω,电源电压$U=$9V;在保证电路安全的情况下,电压表的最大示数与最小示数之差是1.2V.

答案： 5 9 1.2

22. 如图所示是一款手动压汁机,可以轻松实现无声榨汁.右边是压汁机的简化示意图.压汁时,撑杆 AOB 可以看作一根绕 O 点转动的杠杆.在示意图中画出最小动力 F.

答案：

23. 利用如图所示的滑轮组提升物体 G,请在图中画出滑轮组绳子最省力的绕法.

答案：

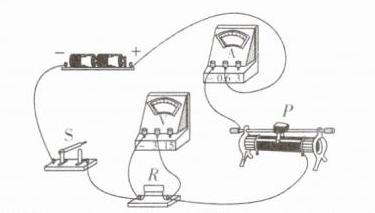

24. 如图所示,请用笔画线代替

导

线,将电路连接完整(要求:滑动变阻器滑片 P 向右滑动,电流表的示数增大,电压表测电阻 R 两端的电压).

答案：

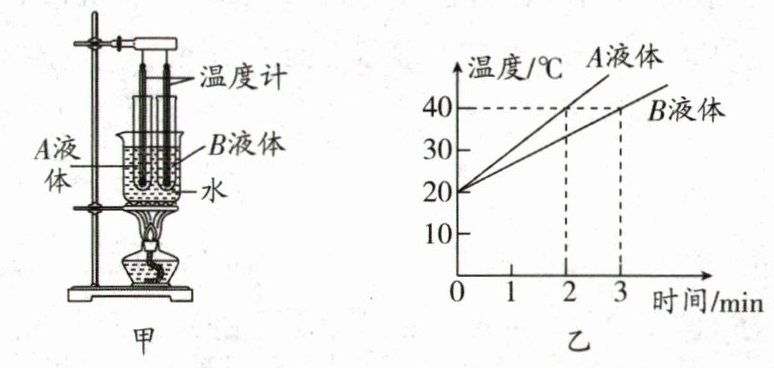

25. 为了比较 A、B 两种液体的吸热能力,物理兴趣小组利用如图甲所示的装置进行实验.

(1)在两个完全相同的试管中分别装入初温相同且质量(填“质量”或“体积”)相等的 A 和 B 两种液体,然后将两个试管放入盛有水的同一烧杯中,用酒精灯加热.
(2)在组装器材时,你认为合理的安装确序是自下而上(填“自下而上”或“自上而下”).
(3)实验中液体吸收热量的多少是通过加热时间(填“液体升高的温度”或“加热时间”)来反映的.
(4)根据实验测得的数据分别描绘出了 A 和 B 两种液体的温度随加热时间变化的图像如图乙,实验表明,B(填“A”或“B”)的吸热能力更强.若 A 液体的比热容是$2×10^{3}J/$(kg·℃),则 B 液体的比热容是$3×10^{3}$J/(kg·℃).
(5)该装置的优点是除了可以使 A、B 液体受热均匀,还可以控制相同时间两液体吸热相同.

答案：
(1)质量
(2)自下而上
(3)加热时间
(4)B $3×10^{3}$
(5)控制相同时间两液体吸热相同
