《2025年学霸提优大试卷九年级物理上册苏科版》

12.“赛龙舟”是端午节里的传统节目.小浩自制了一个卡通龙舟,用亮度可调节的红、绿灯做它的眼睛.他用规格为“$12V$ $6W$”的红灯、“$12V$ $12W$”的绿灯及“$24\Omega $ $2A$”的滑动变阻器等元件,设计了如图所示电路.当闭合开关$S_{1}$、$S_{2}$、S,且滑动变阻器的滑片P移至R的最右端时,两灯都正常发光.电源电压不变,不考虑灯丝电阻的变化.下列说法正确的是 (C)

A.电源电压为24V
B.该电路最大工作电流是2A
C.该电路最小电功率是3W
D.该电路最大电功率与最小电功率之比为$9:2$

答案： C

13.如图所示的自制便携式封口机,使用电压为3V的电源,接通电路发热电阻温度升高,利用电流的热效应实现高温封口.阻值为$1\Omega $的发热电阻10s内产生90J的热量.封口时总是把塑料袋烫坏,应将发热电阻换成阻值更大(填“大”或“小”)的.

答案： 热效应　90　大

14.电能是通过高压输电线路从发电站输向远处的.某型号节能灯如图所示,它的额定功率是7W,若在用电高峰时期,该灯泡发光偏暗,说明其实际功率小于额定功率.

答案： 高压　7　小于

15.小明想在家里安装一盏照明灯,他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯,那么开关应接在B(填“A”或“B”)处.小明请电工师傅正确安装完毕,闭合开关,电灯不亮,电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的gf段发生断路(填“断路”或“短路”)故障,此时站在地上的人用手直接接触$f$点时,他会(填“会”或“不会”)触电.

答案： B gf　断路　会

16.某兴趣小组用如图甲所示的装置探究“电流通过导体产生热量与哪些因素有关”.实验中$R_{a}= 5\Omega $,$R_{b}= 10\Omega $,分别密封在装有等量空气的相同瓶内,细玻璃管内有等高的相同液柱,该实验探究的是电流产生的热量与电阻的关系.当导体中的电流为1A时,通电10s,$R_{b}$产生的热量是100J,$R_{a}与R_{b}$产生的热量之比为1:2.如图乙所示玻璃管内液柱的高低是由瓶内的空气(填“瓶内的空气”或“玻璃管内的液体”)热胀冷缩导致的.

答案： 电阻　100　1:2　瓶内的空气

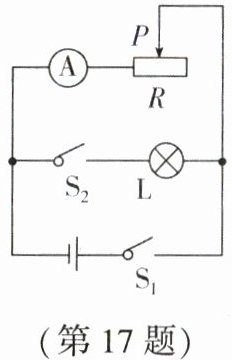

17.(2024·枣庄)如图所示,电源电压不变,小灯泡L标有“$6V$ $3W$”字样,滑动变阻器的规格“$20\Omega $ $1A$”,电流表量程为$0\text{~}0.6A$.当开关$S_{1}$、$S_{2}$同时闭合时,小灯泡正常发光,则小灯泡正常发光的电阻$R_{L}$为______$\Omega $,滑动变阻器滑片P向右移动时,小灯泡的亮度将______(填“变亮”“变暗”或“不变”);保持开关$S_{1}$始终闭合,通过调节电路,使电路消耗的最大功率为$P_{1}$,最小功率为$P_{2}$,则$P_{1}:P_{2}= $______.

12不变11:3

答案： 12　不变　11:3
