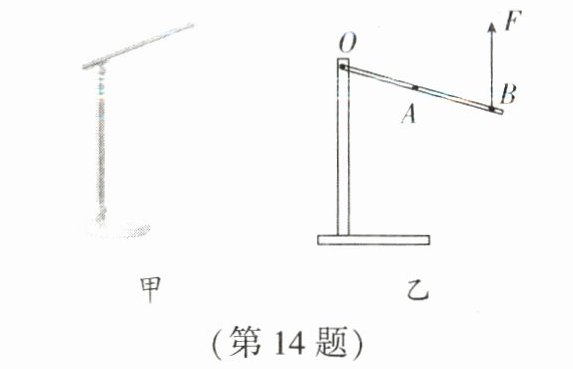

14. (2024·成都)如图甲,小孟书桌上的折叠式台灯由底座、立杆和灯头组成.如图乙所示,灯头OAB可视为绕O点转动的杠杆,A点是灯头的重心,小孟用拉力F将灯头拉至图示位置.请在图乙中画出:①灯头受到的重力G的示意图;②拉力F的力臂l.

答案：
如图所示

解析:过支点 O 作拉力 F 的作用线的垂线段即为力臂 l，灯头受到的重力 G 的方向竖直向下，作用在重心.

15. 如图所示,一个有冷、热两挡的电吹风,其中A是电动机,B是电热丝,C是接照明电路的插头,请你按照要求完成电路图.要求:只闭合$S_1$吹冷风;只闭合$S_2$既无风又不发热;同时闭合$S_1、$$S_2$吹热风.

答案：
如图所示

解析:

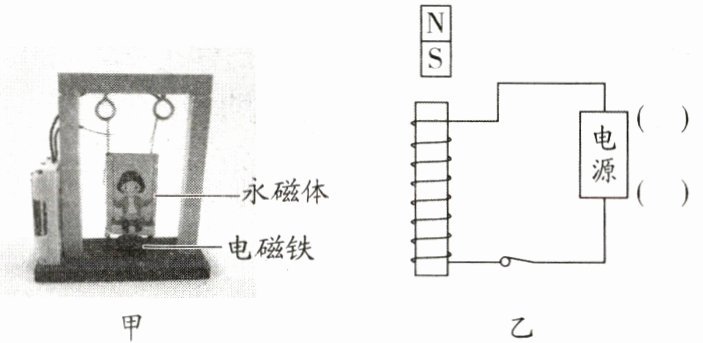

16. 如图甲所示是同学们自制的一个电磁秋千玩具,闭合开关,推动一下装有永磁体的卡通小人,它在电磁铁排斥作用下来回摆动.请在图乙所示的简图中标出电源的正负极(用“+”“-”表示).

答案：
如图所示

解析:由题意及图可得，永磁体下端为 S 极，永磁体在电磁铁的作用下来回摆动，根据同名磁极相互排斥可得，电磁铁的上端为 S 极，下端为 N 极，再由右手螺旋定则可得，电流从线圈上端流入，从下端流出，所以电源上端为正极，下端为负极.

17. (2024·青海)“权衡”一词,在古代分别指秤砣和秤杆,现代多表示事物在动态中维持平衡的状态.在学习杠杆相关知识后,“飞天”兴趣小组尝试做了简易杆秤并进行了以下探究:
活动一:了解杆秤的构造及物理原理:

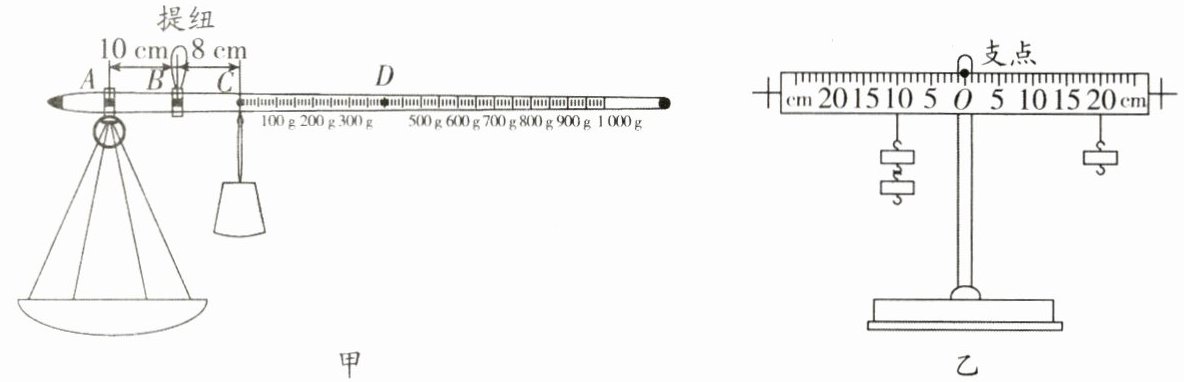

如图甲所示,杆秤由秤盘(放置待称量的物体)、秤砣、秤杆(标有刻度,可读取被称物体质量)、提纽组成.
(1)参照图乙,图甲中提纽相当于杠杆的支点,结合“秤砣虽小压千斤”这句话,此时杆秤相当于省力杠杆.
活动二:自制简易杆秤:
该兴趣小组自制杆秤如图甲所示.其中:秤砣质量为200g,A点为秤盘挂绳位置,B点为提纽挂绳位置,C点为0刻度线位置.
(2)由图甲可知,利用该杆秤最多可称量1000g的物体,D点处的刻度数为400g.
(3)忽略秤杆自身重量对杆秤平衡的影响,用$m_1$表示秤砣质量$,m_2$表示物体和秤盘质量$,l_1$表示B、C之间的距离$,l_2$表示A、B之间的距离.根据杠杆平衡条件,当秤砣在C点处平衡时,将满足$m_{1}l_{1}=m_{2}l_{2}$(用上述物理量表示),由此可得,秤盘的质量为160g.
(4)若想测量质量更大的物体,你可采取的办法是增加秤砣的质量(只写一条即可).

答案：
(1)支点　省力　
(2)1000　400　
(3)$m_{1}l_{1}=m_{2}l_{2}$　160
(4)增加秤砣的质量
解析:
(1)图甲中杆秤使用时绕提纽转动，提纽相当于杠杆的支点;“秤砣虽小压千斤”说明杆秤相当于省力杠杆，起到省力的作用.
(2)由图甲可知，该杆秤量程为 0~1000 g，利用该杆秤最多可称量 1000 g 的物体，D点处的刻度数为 400 g
(3)根据杠杆平衡条件，当秤砣在 C 点处平衡时，则有$m_{1}gl_{1}=m_{2}gl_{2}$，化简得$m_{1}l_{1}=m_{2}l_{2}$;当秤盘上不放物体时，秤砣在零刻度线处，根据杠杆平衡条件，则有$m_{秤盘}g×AB=m_{秤砣}g×BC$，则秤盘的质量为$m_{秤盘}=\frac{m_{秤砣}×BC}{AB}=\frac{200g×8cm}{10cm}=160g$
(4)若想测量质量更大的物体，根据
(3)中$m_{1}l_{1}=m_{2}l_{2}$，可以增加秤砣的质量，在力臂不变时，物体和秤盘质量$m_{2}$更大，即测量的物体质量更大.
