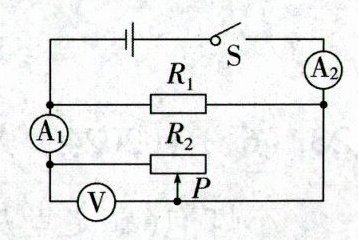

6. 如图所示,电源电压保持不变,开关 $ S $ 闭合后,滑动变阻器滑片 $ P $ 从中点向右端移动时,下列说法正确的是 (D)

A.电压表 $ V $ 的示数变大,电流表 $ A_1 $ 示数变小
B.电压表 $ V $ 的示数不变,电流表 $ A_2 $ 示数变大
C.电压表 $ V $ 的示数与电流表 $ A_1 $ 的示数之比不变
D.电流表 $ A_2 $ 的示数与电流表 $ A_1 $ 的示数之差不变

答案： D

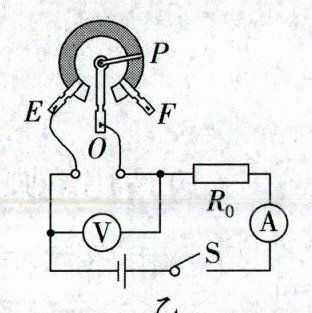

7. 如图甲所示是智能化数显式圆规,它可以直接显示出所画圆的半径大小 $ r $,其内部等效电路图如图乙所示,$ OEF $ 为一可旋转调节阻值的变阻器,当 $ r $ 增大时,即滑片 $ P $ 向逆时针方向移动.闭合开关,则下列说法中正确的是 (C)

A.半径 $ r $ 增大时,电压表示数一定增大
B.半径 $ r $ 减小时,电流表示数一定增大
C.半径 $ r $ 增大时,电压表示数与电流表示数的比值一定减小
D.半径 $ r $ 减小时,电压表示数与电流表示数的乘积一定增大

答案： C

8. 如图所示是灯泡 $ L $ 与电阻 $ R $ 的电流与电压关系图像,下列说法错误的是 (D)
A.电阻 $ R $ 的电阻是 $ 10 \Omega $
B.灯泡 $ L $ 的阻值随电压的增大而增大
C.若 $ L $ 与 $ R $ 串联在 $ 5 V $ 的电源上使用时,则电路中的电流为 $ 0.4 A $
D.若 $ L $ 与 $ R $ 并联在电源上使用时,通过干路的电流是 $ 0.6 A $,则此时电源电压为 $ 2 V $

答案： D

9. 如图,$ R_1 $、$ R_2 $ 均为定值电阻,且 $ R_1:R_2 = 2:3 $.则下列计算正确的是 (D)

A.$ S $ 断开,当甲、乙均为电流表时,甲、乙两表的示数之比为 $ 3:2 $
B.$ S $ 闭合,当甲、乙均为电压表时,甲、乙两表的示数之比为 $ 5:2 $
C.$ S $ 闭合,当甲、乙均为电压表时,通过 $ R_1 $ 与 $ R_2 $ 的电流之比为 $ 2:3 $
D.$ S $ 闭合,当甲为电压表,乙为电流表时,甲、乙两表的示数之比等于 $ R_1 $ 的阻值大小

答案： D

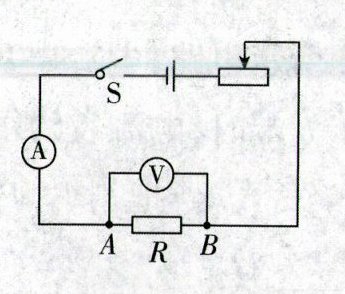

10. 小张同学在探究“电流与电阻的关系”时,设计了如图所示的电路,电源电压恒定不变.他找来了 $ 5 \Omega $、$ 10 \Omega $、$ 15 \Omega $、$ 20 \Omega $ 的电阻各一个,下表是实验数据.若第四次实验时,他将定值电阻的阻值由 $ 15 \Omega $ 调为 $ 20 \Omega $ 后就直接读出电流表的示数,这个示数可能是 (C)
| $ R/\Omega $ | $ 5 $ | $ 10 $ | $ 15 $ | $ 20 $ |
| $ I/A $ | $ 0.6 $ | $ 0.3 $ | $ 0.2 $ | |

A.$ 0.10 A $
B.$ 0.15 A $
C.$ 0.18 A $
D.$ 0.2 A $

答案： C
