16. 如图所示电路,电源电压不变,开关闭合,当把滑动变阻器的滑片 $ P $ 置于 $ b $ 端时,电流表的示数为 $ I_1 $,此时,电灯不能发光.当把滑片 $ P $ 移动到 $ a $ 端时,电流表的示数为 $ I_2 $,则 $ I_1 $=$ I_2 $(填“$ ＞ $”“$ = $”或“$ ＜ $”).

答案： 不能 =

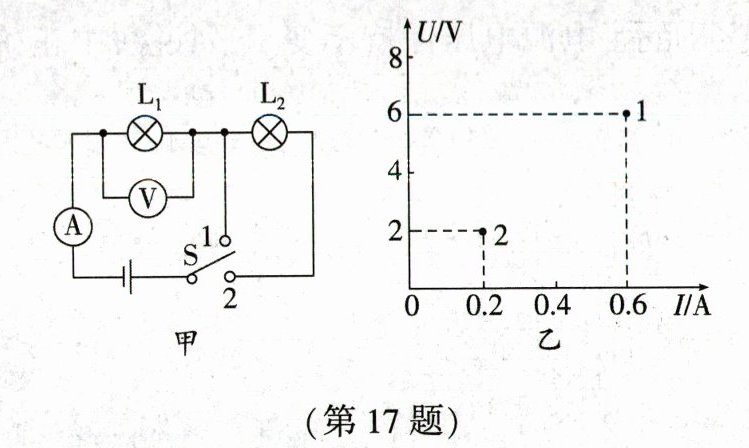

17. 如图甲所示,当开关 $ S $ 由接点 1 转到接点 2 时,电压表示数变化如图乙所示,则灯泡 $ L_2 $ 两端的电压是4 $ V $,电源电压是6 $ V $.

答案： 4 6

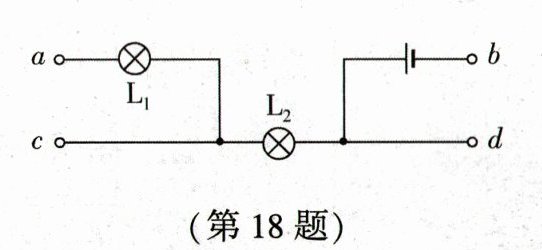

18. 如图所示为部分电路结构,用两根导线在 $ a $、$ b $、$ c $、$ d $ 四个接线柱之间连接,若 $ a $ 与 $ b $ 连接,$ c $ 与 $ d $ 连接,则______(填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)发光.

L₁

答案： L₁

19. 在如图所示的电路中,电源电压保持不变,闭合开关,电路正常工作一段时间后,发现电路中至少有一个电表的示数变大.在电路中,将电流表 $ A $ 与 $ R_1 $ 位置互换后,发现电压表 $ V $ 的示数不发生变化.若其他元件仍保持完好,故障发生在电阻 $ R_1 $ 或 $ R_2 $ 上,电路中存在的故障可能是R₂断路或R₁短路.

答案： R₂断路 R₁短路

20. 如图甲所示的电路中,电源电压不变,$ R_1 $ 为定值电阻.闭合开关 $ S $,将滑动变阻器 $ R_2 $ 的滑片 $ P $ 从 $ a $ 向 $ b $ 移动的过程中,电压表和电流表的示数变化情况如图乙所示,则 $ R_1 $ 的阻值为______10$ \Omega $,当滑动变阻器的滑片 $ P $ 在中点时,两电表的示数对应于图乙中的B(填“$ A $”“$ B $”“$ C $”“$ D $”或“$ E $”)点.

答案： 10 B

21. (2 分)如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上.补上后要求：
(1)两灯泡并联；
(2)电流表测灯 $ L_1 $ 的电流(电流大约 $ 0.5 A $)；
(3)闭合开关后,向 $ A $ 端移动滑动变阻器的滑片 $ P $,两灯均变亮.

答案：
如图所示

解析：电流表测灯L₁ 的电流，所以电流表应与L₁ 串联．电流大约0.5A，电流表选用小量程；向A端移动滑动变阻器的滑片P，两灯亮度都变，故滑动变阻器应串联在干路中；两灯均变亮，故变阻器连入的电阻变小，所以应将A接线柱接入电路中．开关串联 在干路中控制整个电路。
