《2025年学霸提优大试卷九年级物理上册苏科版》

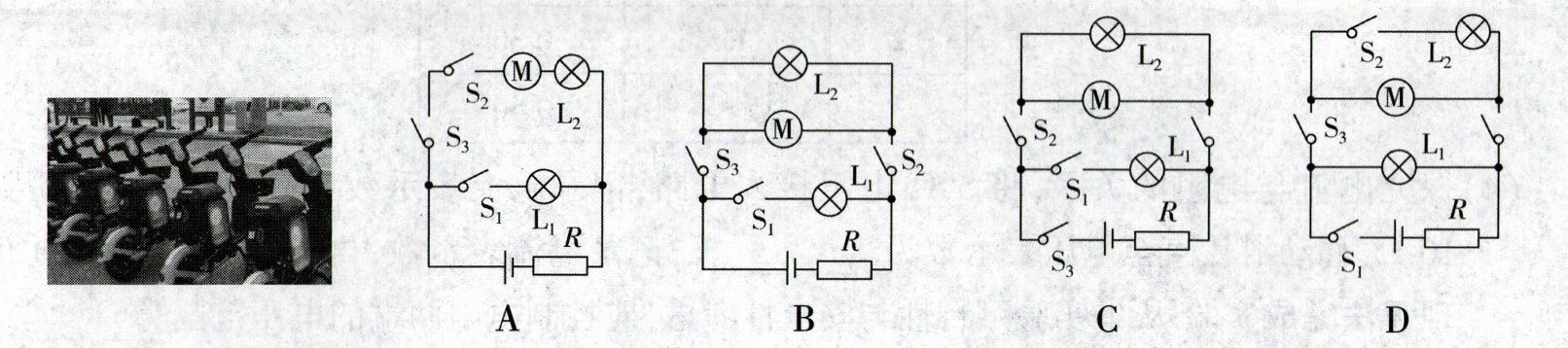

6.(2024·潍坊)共享电动助力单车极大方便人们的出行.如图为某助力单车,使用前先摇晃车把检查电量,此时开关$S_1$闭合,只有电量指示灯$L_1$亮起;确认电量充足后扫码开锁,此时开关$S_2$闭合,日间行车灯$L_2$亮起,电动机M启动,且日间行车灯$L_2$损坏时电动机M可正常工作;助力单车在规定区域内,开关$S_3$始终处于闭合状态,如果驶离规定区域,开关$S_3$自动断开,电动机M、行车灯$L_2$均无法工作,指示灯$L_1$可正常工作.下列电路设计符合要求的是(B)

答案： B

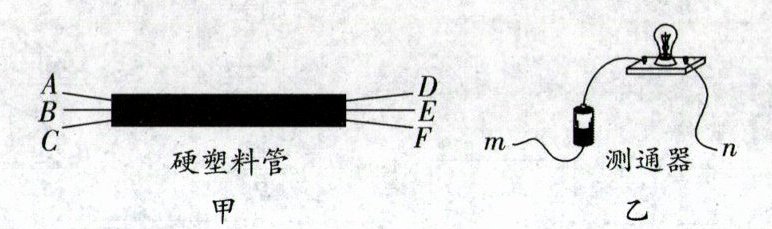

7.如图甲所示,一根电缆内穿有三根完全相同的电线,用图乙的测通器可辨别哪两个线头为同一根电线的两端.连接A和C,将测通器的m接在D端,当n接F端时灯发光,当n接E端时灯不发光,由此可确定为同一导线两端的是(A)



A.B、E
B.C、E
C.C、F
D.A、F

答案： A

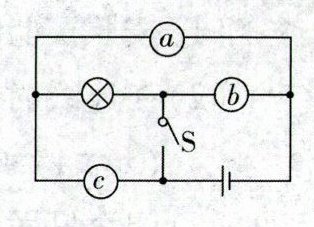

8.如图所示电路中有两个小灯泡,两个电表(电流表或电压表),在图中○内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为零,则下列符合要求的是(B)

A.a为小灯泡,b为电流表,c为电压表

B.a为电流表,b为小灯泡,c为电压表
C.a为电流表,b为电流表,c为小灯泡
D.a为小灯泡,b为电压表,c为电流表

答案： B

9.在如图所示的电路中,电源电压保持不变,闭合开关时,电流表A有示数.一段时间后电流表A的示数变大,则以下情况可能的是(C)
A.可能是$R_1$发生了断路

B.可能是滑片P向左移
C.可能$R_2$的Pc部分发生了短路
D.可能是bd间发生了断路

答案： C

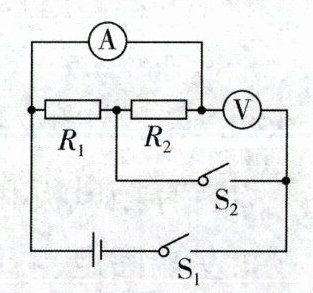

10.如图所示电路,电源电压保持不变.闭合开关$S_1$和$S_2,$电压表示数为4.5V,电流表示数为0.3A.将电压表和电流表互换位置,闭合$S_1,$断开$S_2,$电流表示数为0.1A.下列说法中(C)
①电源电压为4.5V ②电阻$R_1$的阻值为30Ω

③电阻$R_2$的阻值为15Ω ④互换位置后,电压表的示数变大
A.只有①②正确 B.只有③④正确
C.只有①②③正确 D.只有②③④正确

答案： C
